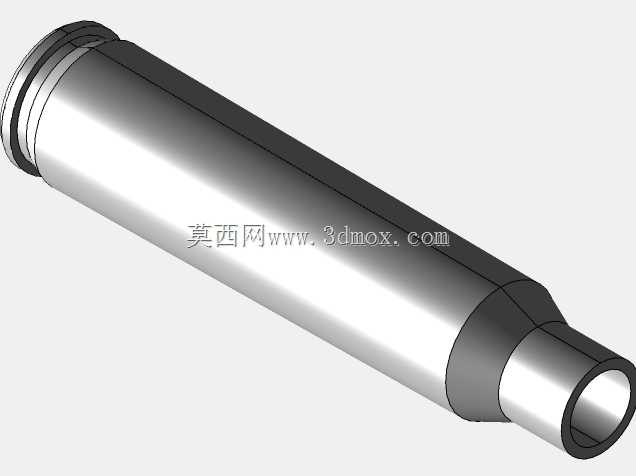

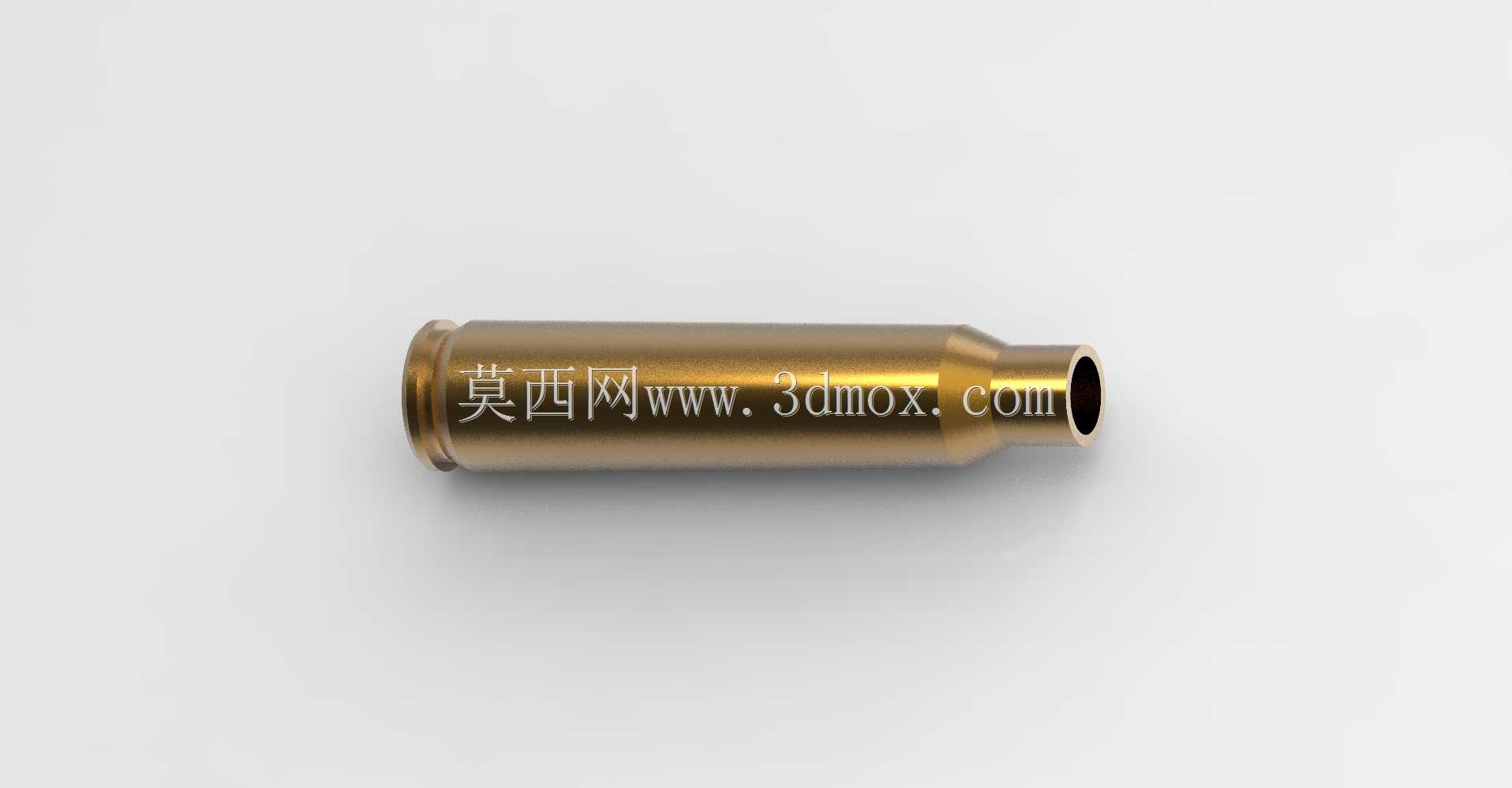

5.56北约标准弹壳精密结构三维数模

在轻武器结构设计、弹药性能仿真、战术装备模拟训练等场景中，弹壳作为弹药的核心承载构件，其结构精度直接影响供弹可靠性、击发稳定性与退壳顺畅度。本次构建的5.56北约标准弹壳三维数模，完全参照北约制式弹药的实物测绘尺寸完成，还原了弹壳从口部、斜肩、筒体到底缘的全段轮廓特征，可直接用于枪械供弹机构的干涉校验、弹道仿真的载荷边界设定，也可作为射击模拟训练器材的结构设计参考。从结构功能来看，弹壳口部采用薄壁收口设计，内径与弹头尾部过盈配合，装配后可实现发射药腔的密封，避免击发时火药燃气从弹头与弹壳的配合间隙泄漏；斜肩段为锥形过渡结构，锥度严格匹配枪膛定位坡的角度，在弹药入膛时起到轴向定位作用，保证弹头入膛后与枪管阳线的同轴度，同时斜肩的支撑面可承受击发瞬间的部分轴向冲击力，避免弹壳过度后移撞枪击针。筒体段为等直径薄壁结构，壁厚沿轴向呈渐变分布，靠近底缘的位置壁厚更大，可承受击发时发射药燃烧的最高膛压，靠近口部的位置壁厚较薄，既可以减轻整体重量，也能在击发时贴合枪膛内壁完成闭气，减少火药燃气向后窜出烧蚀弹膛的风险。底缘部分采用抽壳钩适配的凸缘结构，边缘倒角经过优化，抽壳时抽壳钩可顺利卡入底缘凹槽，退壳过程中受力均匀，不会出现底缘断裂导致的卡壳故障。建模过程中，首先通过三坐标测量获取实物弹壳的全尺寸点云数据，对斜肩锥度、筒体圆柱度、底缘厚度等关键尺寸做公差修正，保证数模的尺寸公差控制在0.02mm以内，完全匹配实弹的装配边界。建模时优先采用旋转凸台作为基础特征，对弹壳内外表面的过渡圆角做等半径处理，避免应力集中导致的仿真计算偏差；底火室的结构完全还原实物的深度与直径，可适配标准规格的底火装配，击发孔的位置与直径也严格参照实物参数，保证击针撞击时的传火路径与实弹一致。在实际工程应用中，该数模可直接导入多体动力学软件，模拟供弹过程中弹壳在弹匣、输弹坡、弹膛内的运动姿态，校验供弹机构的抱弹口尺寸、输弹角度是否存在卡滞风险；也可导入有限元分析软件，模拟击发时弹壳在膛压作用下的形变情况，验证弹壳材料选型、壁厚分布是否满足强度要求，避免出现炸壳、断壳等故障。对于战术装备的模拟训练器材开发，该数模可作为训练弹的结构原型，通过调整材料参数与壁厚，制作出重量、外形与实弹完全一致的训练用弹，满足装填、退壳训练的操作手感需求，同时避免实弹训练的安全风险。数模的外形尺寸完全遵循北约STANAG 4172标准中的5.56mm弹药弹壳尺寸规范，总长、底缘直径、斜肩定位尺寸、口部内径等关键参数均与实弹保持一致，可直接适配所有符合北约标准的5.56mm口径枪械的结构设计校验，无需额外做尺寸调整。建模时还考虑了弹壳的加工工艺特性，还原了冲压拉伸成型的壁厚分布规律，数模的拔模角度完全适配冲压模具的脱模要求，可直接用于弹壳生产的冲压模具设计参考，减少模具开发过程中的试模次数，缩短零件开发周期。
