墙装重型三爪夹持升降机械手设计

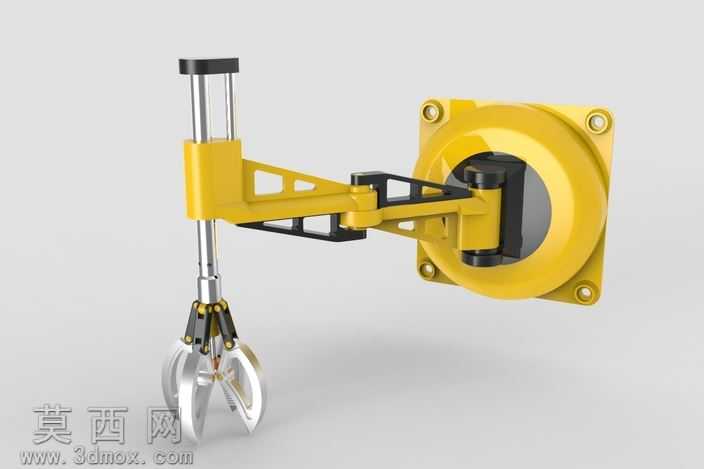

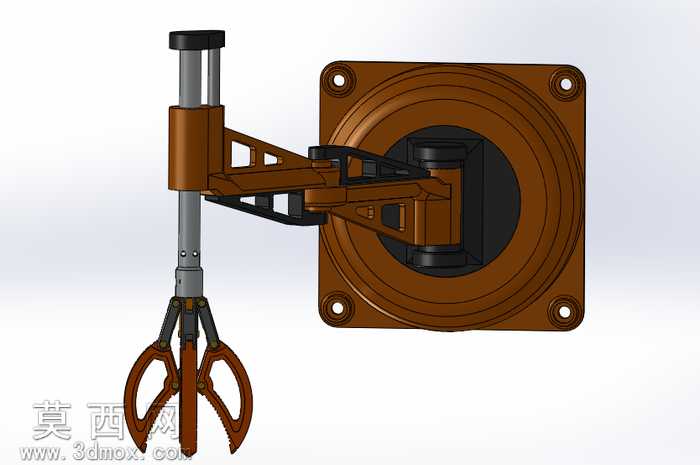

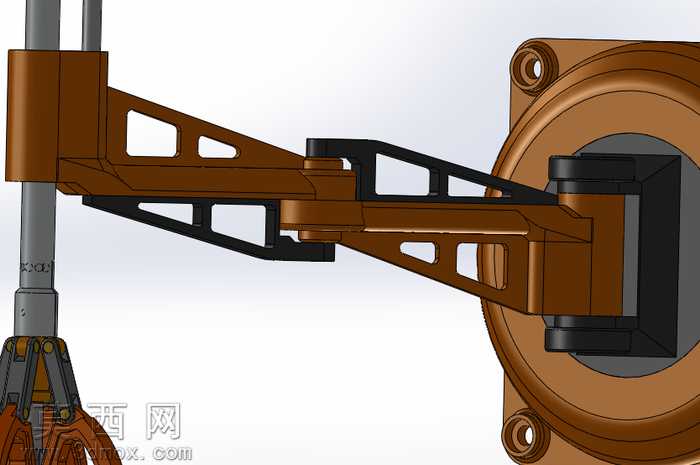

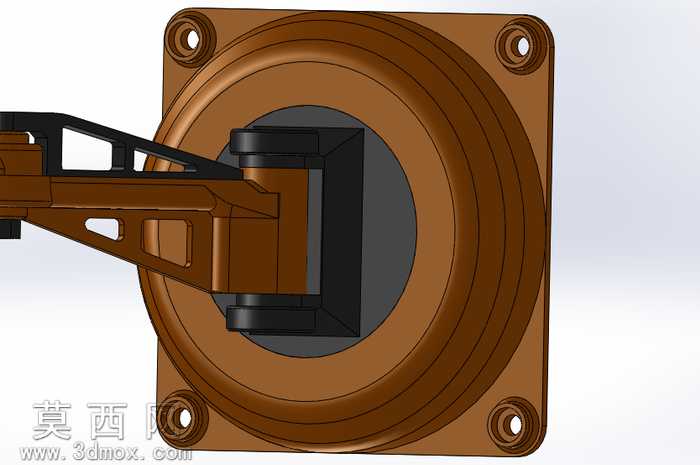

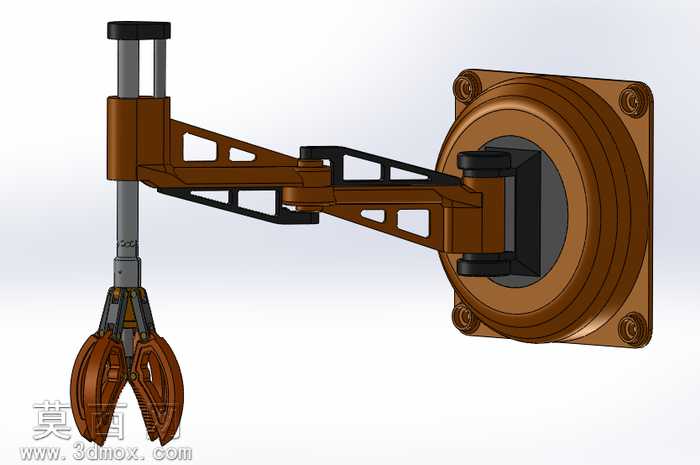

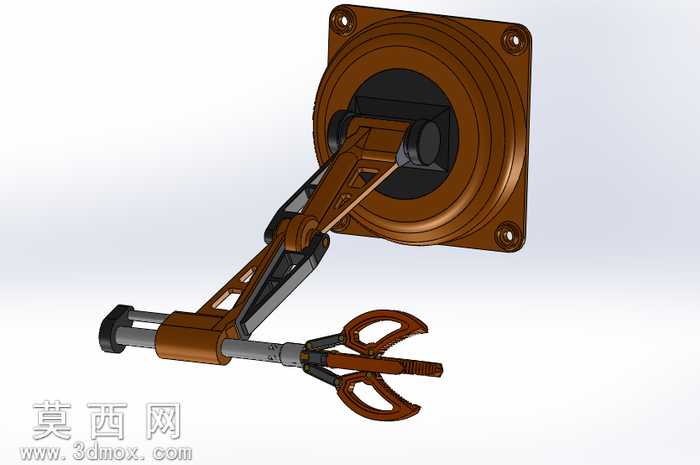

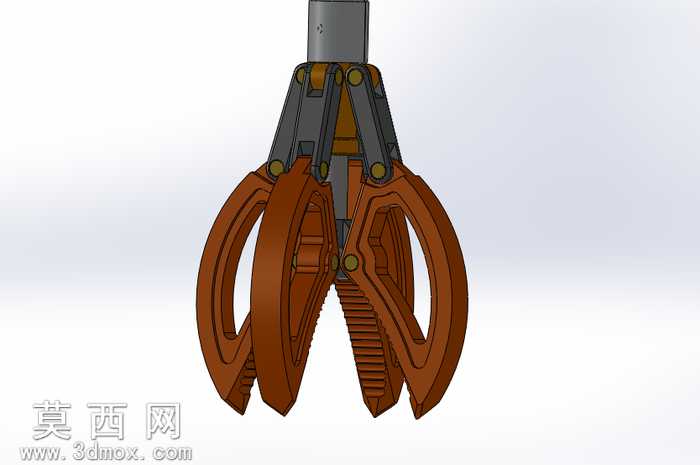

本作品为墙装式重载作业机械手三维模型，采用SolidWorks完成全参数化建模与装配验证，整体结构围绕重型升降、大负载夹持的作业需求展开设计。模型建模阶段严格遵循机械设计公差规范，对每一个零部件的配合关系进行了完整定义：底座采用方形法兰安装结构，四个角预留螺栓安装孔，可直接固定于墙面承重基体，底座内部集成回转支撑结构，可实现机械臂水平方向的角度调整，满足不同作业位置的覆盖需求。臂体部分采用桁架式镂空结构设计，在保证整体结构刚性、降低重载作业形变量的同时，有效减轻了臂身自重，减少升降驱动机构的负载压力；臂身与升降导杆之间通过线性滑动副连接，导杆采用高强度金属材质设计，表面做光滑耐磨处理，可实现竖直方向的长行程升降动作，适配不同高度的重物取放需求。末端执行器采用三爪式同步夹持结构，夹爪内侧设计有防滑齿形纹理，可在夹持石材、重型工件时提供足够的摩擦力，避免重物脱落，夹爪通过连杆机构与驱动端连接，可实现同步开合动作，保证夹持过程中工件的对中性。材质渲染阶段，对底座、臂身等承重结构件赋予棕褐色金属漆材质，模拟铸钢件的表面质感，对升降导杆、连接销轴等运动部件赋予银灰色金属材质，还原机加工金属零件的哑光金属光泽，对夹爪防滑结构、内部传动件做差异化材质区分，清晰呈现各部件的功能分区。设计过程中重点考量了重载作业下的结构强度，对臂身的受力薄弱位置做了加强筋结构优化，对回转、升降、夹持三个运动维度的运动行程做了限位设计，避免作业过程中出现结构干涉，整体结构紧凑，安装方式不占用地面作业空间，可搭配重型升降作业场景完成重物的抓取、转运、抬升作业，可作为重载工业机械手设计、墙装作业执行机构的参考模型，也可用于自动化生产线上下料、重型物料搬运场景的方案演示与结构验证。
