简易弯头式空气动力引擎结构设计

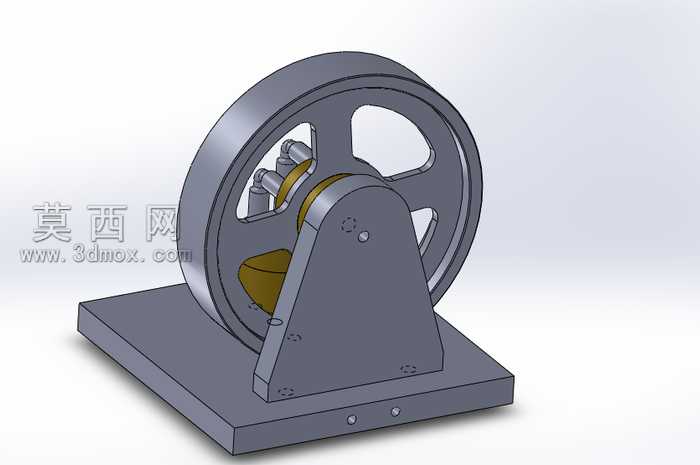

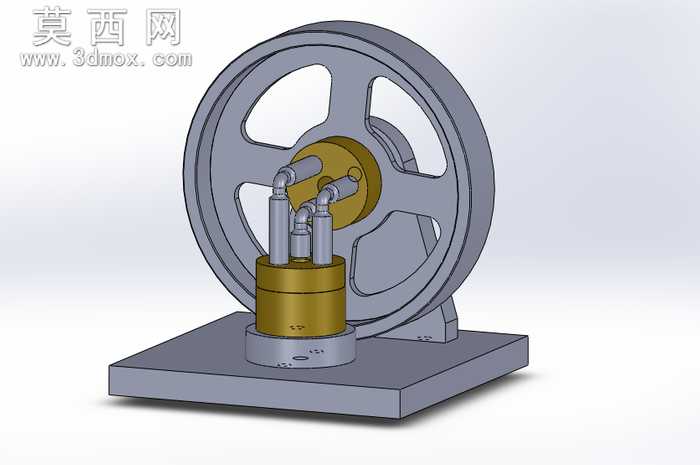

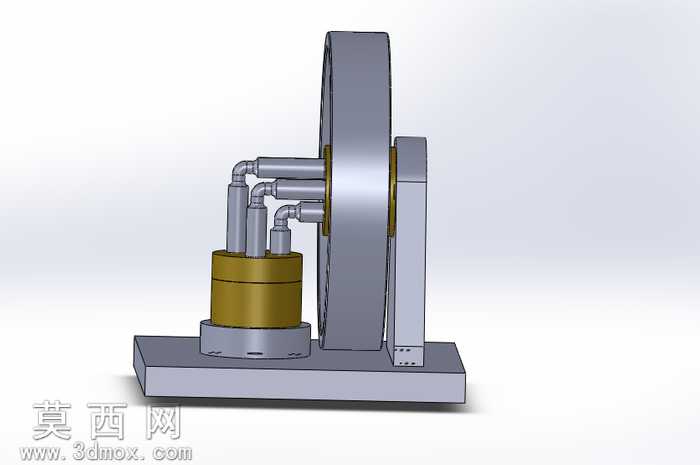

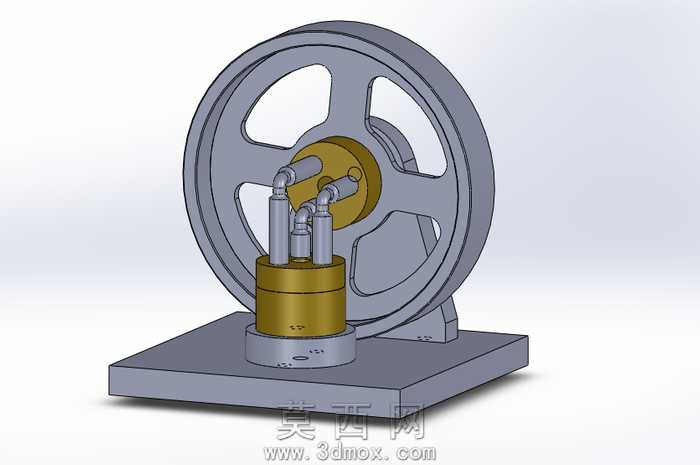

该作品为弯头结构形式的简易空气动力引擎三维建模成果，建模过程中首先完成整体装配逻辑的梳理，以厚重的方形安装底座为承载基础，底座表面预留标准安装孔位，保证整体结构放置与固定的稳定性，建模时对底座的棱边做了合理的倒角处理，避免尖锐棱角带来的应力集中问题。支撑立架作为连接底座与动力轮组的核心承载部件，采用倾斜式三角稳定结构设计，建模时精准匹配立架与底座、立架与轮轴的装配公差，保证各部件连接位置无干涉错位。核心的大尺寸飞轮采用辐板式镂空结构设计，既保证飞轮运转所需的转动惯量，又通过镂空开孔有效降低整体结构重量，飞轮轮缘做了等厚处理，保证转动过程中的动平衡性能。弯头式气动驱动组件是该引擎的核心功能部分，建模时还原了弯头气路的转向结构，气路内壁做光滑过渡处理，减少压缩空气流通时的阻力损耗，驱动活塞与气腔的配合间隙按照气动元件的常规配合公差设置，保证气动驱动的密封性与动作灵活性。轮组与驱动组件的连接轴采用阶梯轴结构设计，对应不同安装位置设置不同轴径，匹配轴承、飞轮、驱动摆臂的安装定位需求，轴端设置定位挡圈槽位，防止运转过程中部件出现轴向窜动。渲染阶段采用金属材质为主的材质方案，底座与支撑立架赋予哑光铸铁材质，还原金属构件的厚重质感，飞轮表面赋予亮面金属材质，突出机加工后的金属光泽，弯头气路与活塞部件赋予黄铜材质，区分不同功能部件的视觉层次，场景采用柔和的均匀布光，清晰展现各部件的结构轮廓与装配关系，阴影效果做柔化处理，避免过重阴影遮挡结构细节。整体设计遵循简易气动装置的设计思路，在保证功能结构完整的前提下尽可能简化部件构成，降低加工制造的难度，适合作为气动原理演示的教学模型使用，各部件的建模均按照可实际加工的尺寸比例设置，不存在无法落地的夸张结构设计，装配关系完全符合机械装配的常规逻辑，拆解后可直接生成对应部件的工程加工图纸。
