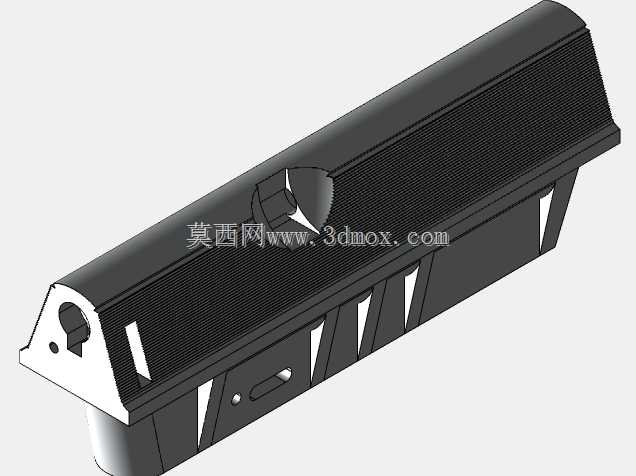

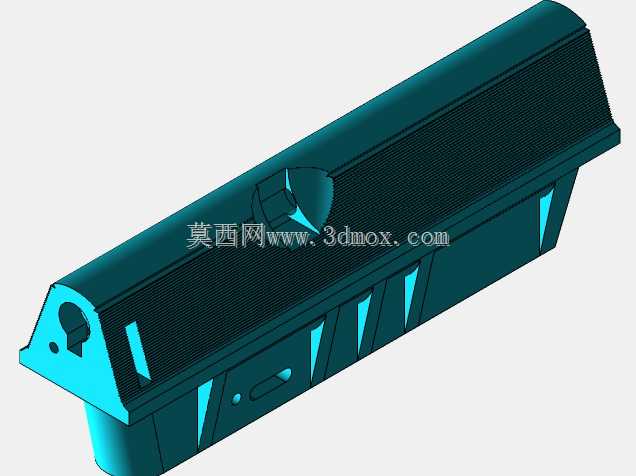

伊诺瓦气步枪护木结构三维数模

该结构为气步枪核心握持承载部件，对应民用竞技射击、休闲射击场景的使用需求，同时适配战术改装类配件拓展的安装要求，是枪械人机交互与功能拓展的核心载体。从实际使用维度看，该部件承担握持受力、附件安装定位、枪管外围防护三重核心作用，日常使用中需承受据枪时的手部握持压力、射击传导的轻微后坐力，以及户外使用场景下的剐蹭、温湿度变化带来的形变影响，因此结构设计上兼顾了握持贴合度与结构刚性。设计阶段优先考虑人机工程适配性，护木主体的握持面设置了连续的防滑纹理，纹理深度控制在0.8mm，既保证戴手套操作时的防滑摩擦力，又避免纹理过深硌手影响长时间据枪的舒适度；护木侧面预留了通用战术附件安装槽位，槽位间距符合主流战术配件的安装孔距标准，可直接加装战术手电、激光指示器、前握把等拓展配件，无需额外打孔改造。结构上采用一体化镂空减重设计，在护木非受力区域开设三角形减重槽，在保证整体抗弯强度满足使用要求的前提下，尽可能降低部件自重，减少据枪时的前端负重，提升长时间持枪的稳定性；护木前端设置了与枪管配合的定位孔，孔位公差控制在0.05mm范围内，保证装配后护木与枪管的同轴度，避免出现护木剐蹭枪管影响射击精度的问题；后端设置了与机匣连接的定位卡扣与安装孔，安装边界尺寸完全匹配对应型号气步枪的机匣前端接口，可直接完成装配无需二次修配。外形尺寸方面，护木总长度适配对应步枪的枪管前段长度，整体宽度控制在32mm，符合成年男性手部握持的合理宽度范围，底部设置的手指贴合弧度经过多轮人机工程验证，握持时手部受力均匀，不会出现局部应力集中导致的握持疲劳。材质适配层面，该数模预留了注塑成型与铝合金CNC加工两种工艺的结构余量，若采用工程塑料注塑生产，可在防滑纹理区域做微蚀处理提升触感，若采用铝合金加工，可在表面做硬质阳极氧化提升耐磨性能，两种工艺路径下的结构壁厚均满足生产工艺要求，不会出现注塑缩痕、CNC加工震刀等工艺问题。
