机械加工用钻床变速传动装置结构设计

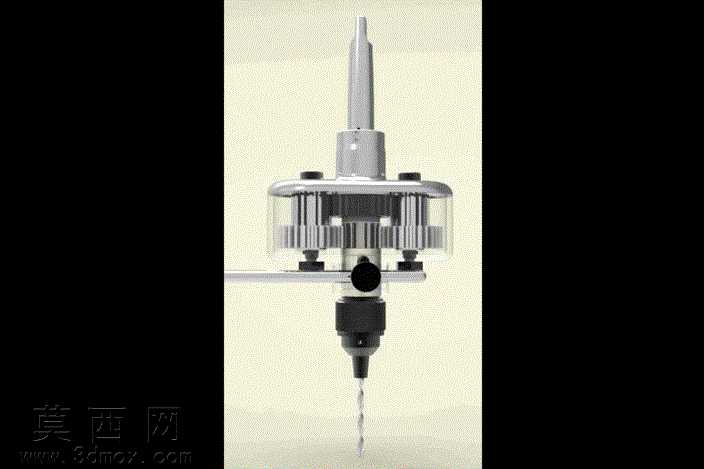

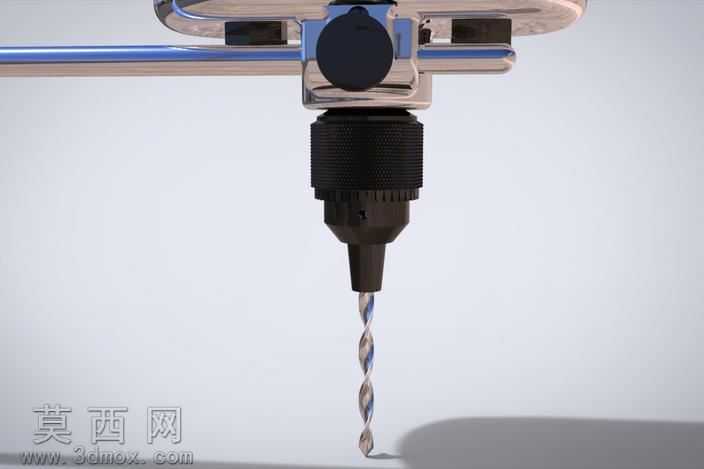

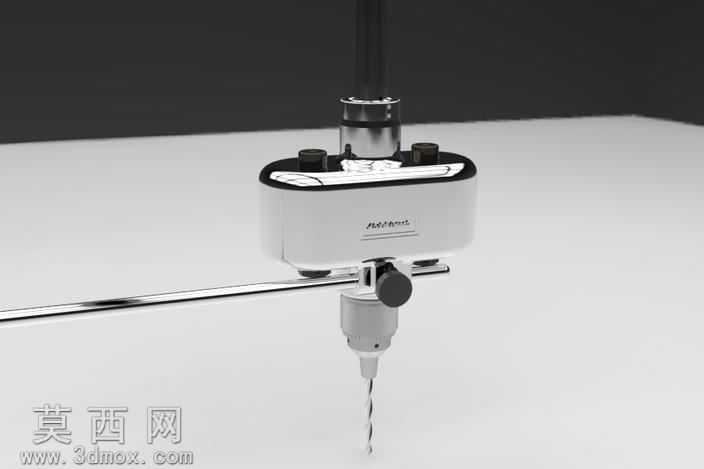

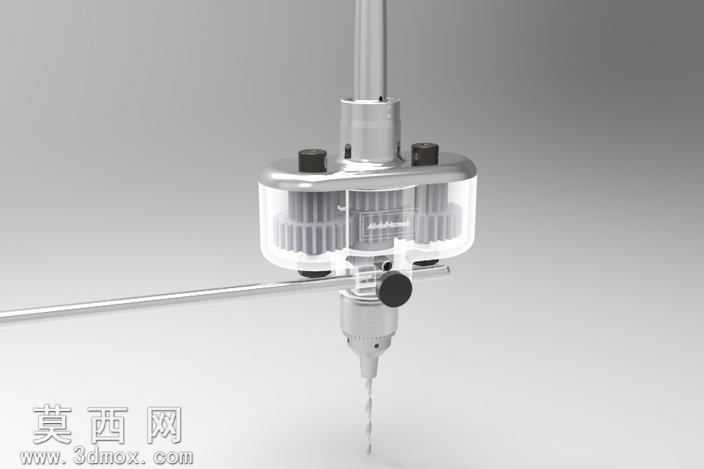

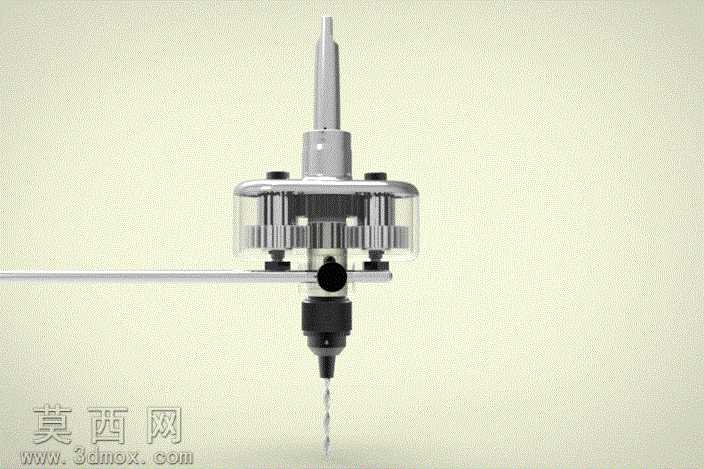

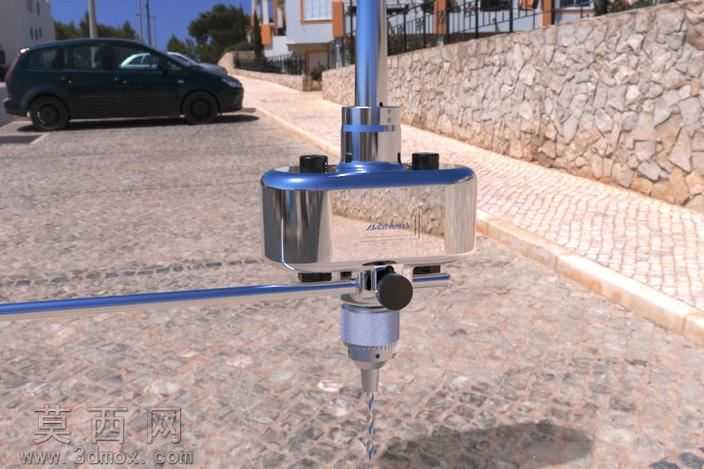

本作品为适配钻床加工场景的变速传动装置，整体采用同轴式布局设计，建模阶段依托三维参数化设计软件完成全零件的特征构建，从顶部的输入连接轴段、中部的齿轮变速腔体到底部的钻夹头安装位，所有结构均按照机械加工的实际装配公差完成参数设定，确保各部件的装配干涉量控制在合理范围内。建模过程中首先完成核心传动齿轮组的参数化绘制，依据变速比需求匹配不同齿数的圆柱直齿轮，对齿轮的齿顶高、齿根圆角、模数等参数进行精准校准，保证齿轮啮合传动的平稳性；中部的透明护罩部分采用半透明材质参数设置，既还原了实物的防护结构特征，也可直观展示内部齿轮组的排布与传动逻辑，护罩与金属基座的连接卡扣、固定螺栓均按照标准件尺寸完成1:1建模，还原实际装配的连接关系。顶部输入轴设计为锥柄结构，适配常规钻床的主轴连接接口，轴段的退刀槽、定位轴肩等细节均做了精细化处理，保证与外部动力输入部件的配合精度；中部变速腔体的金属壳体采用哑光金属材质渲染参数，还原铝合金机加工件的表面质感，壳体上的定位凸台、安装孔位均按照实际安装需求完成布局，可直接适配常规钻床的安装工位。底部输出端连接标准钻夹头结构，夹头的锁紧旋钮、夹爪收缩结构均做了可动性的结构预留，建模时对夹头与输出轴的连接螺纹做了细节还原，保证结构逻辑符合机械加工的实际设计规范。整体渲染阶段采用柔和的工业场景打光，突出金属部件的机加工纹理与透明护罩的通透质感，各部件的材质区分清晰：传动齿轮采用亮面钢材材质，固定螺栓采用发黑处理的金属材质，操作旋钮采用哑光黑色工程塑料材质，不同材质的光影反射参数经过反复调试，最大程度还原实物的视觉效果。设计思路上围绕钻削加工的多转速需求，通过齿轮组的不同啮合组合实现多档位转速输出，可适配不同材质工件的钻削加工需求，从粗加工的低转速大扭矩输出到精加工的高转速平稳钻削均可覆盖，整体结构紧凑，传动路径短，可有效降低传动过程中的动力损耗，同时透明护罩的设计兼顾了安全防护与运行状态观察的需求，适合小型钻床的改装、教学演示以及机械加工场景的配套使用，所有零件的建模均遵循机械设计标准，可直接导出用于工程图生成、3D打印样件验证或者数控加工生产。
