适配M4手柄的M249前把手转接结构

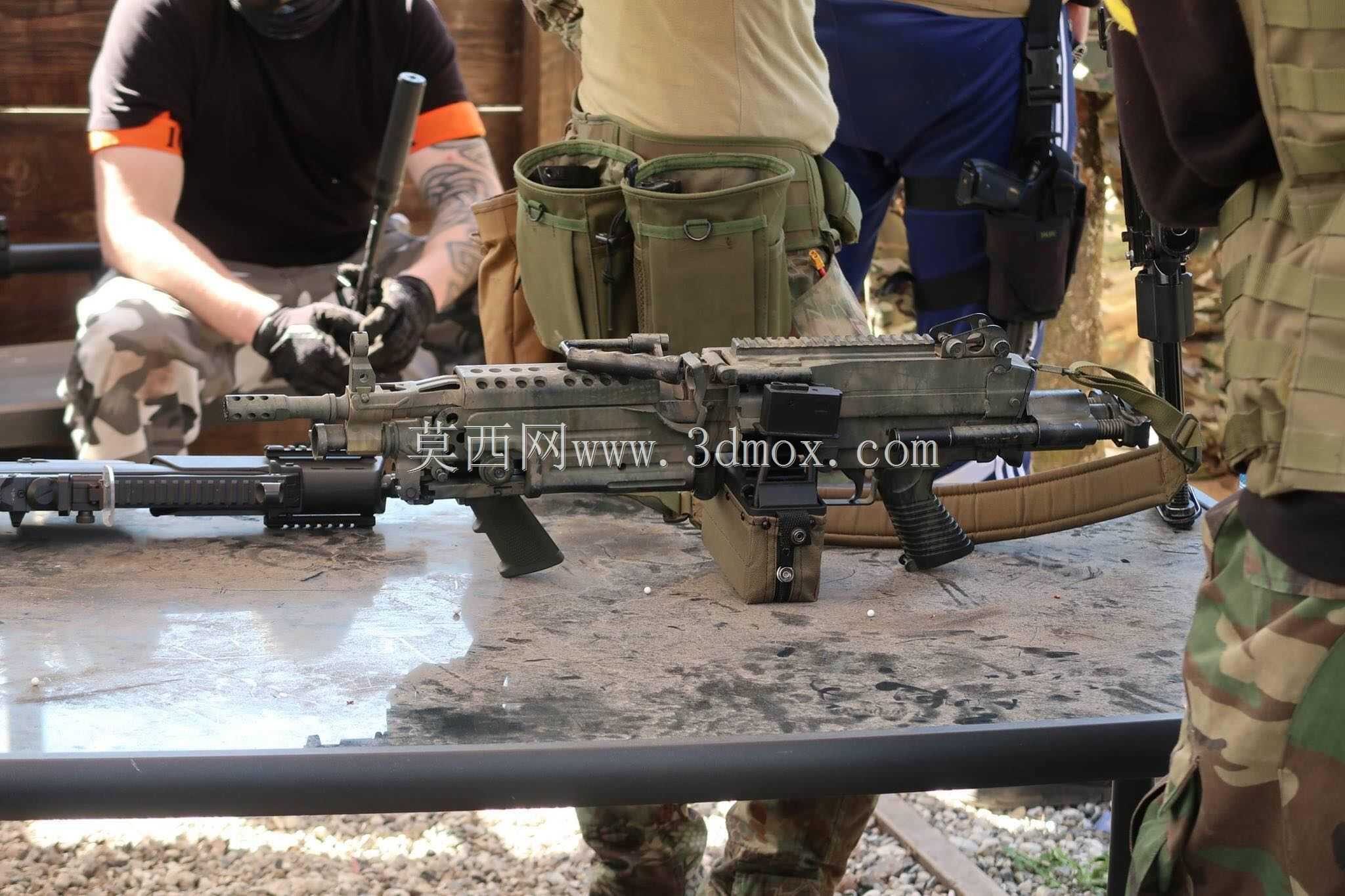

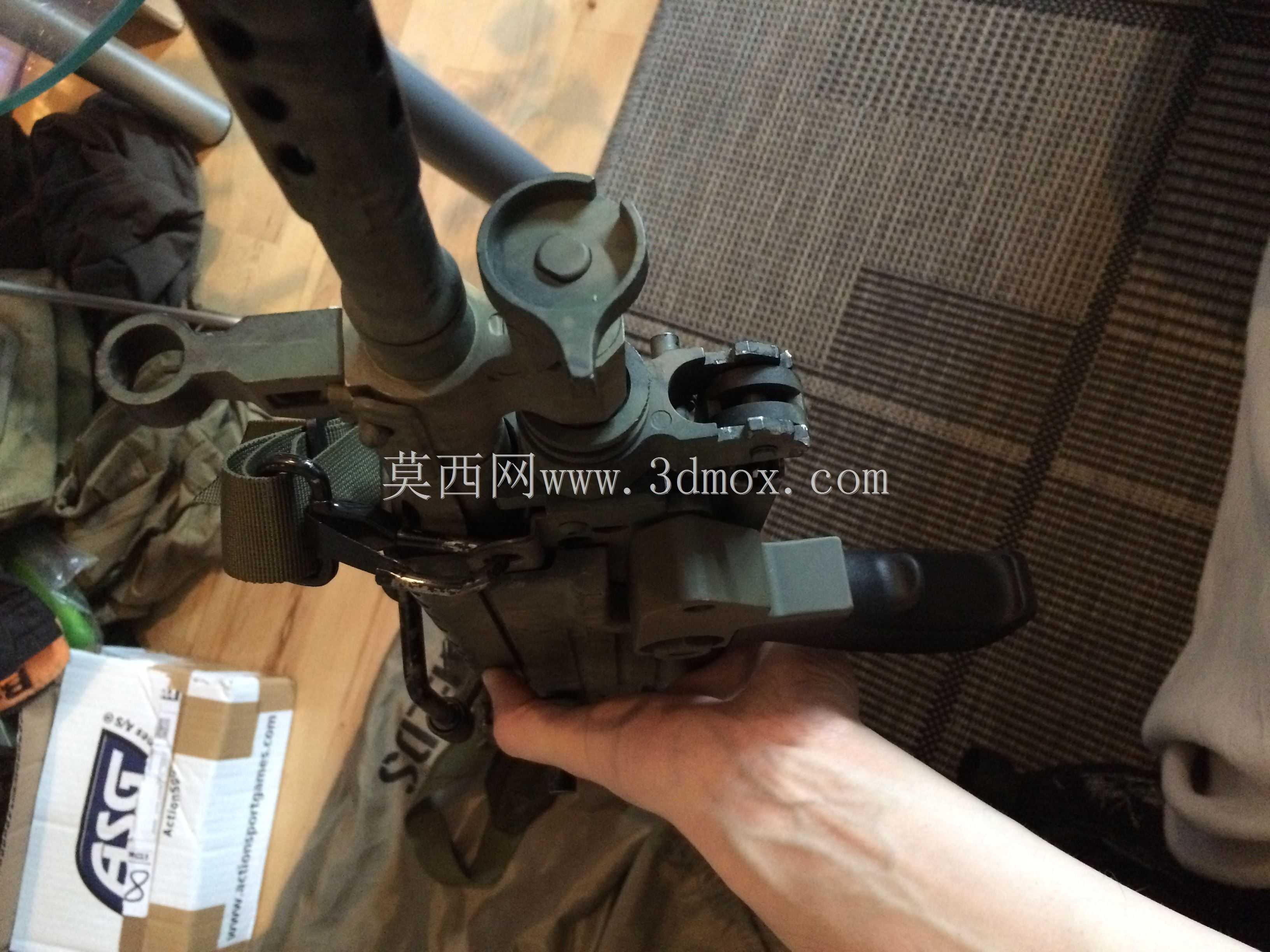

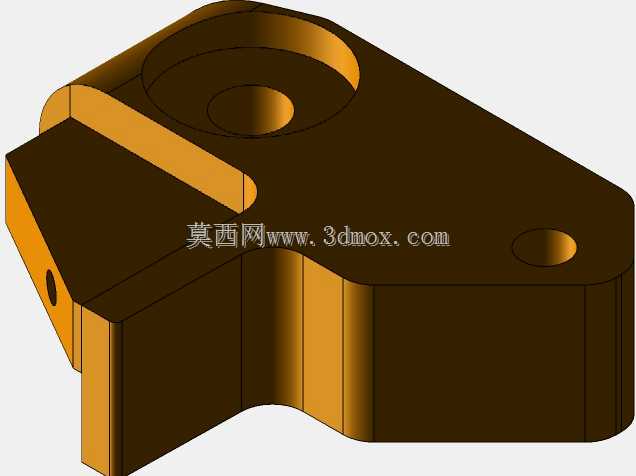

在战术装备改装与airsoft运动器材的配套加工场景中，这类转接适配结构是解决不同品牌、不同规格战术配件通用性不足的核心零件，主要用于实现M249器材前握把安装位与GBB规格M4手柄的兼容对接，解决不同制式配件接口不统一、无法直接装配的实际问题，让使用者可以根据握持习惯调整前握把的安装位置，提升器材操作时的握持稳定性与操控手感。从结构设计逻辑来看，该零件采用五轴CNC加工的工艺适配性设计，整体轮廓做了大圆角过渡处理，避免尖锐棱角在使用过程中造成剐蹭，同时也能降低加工过程中的应力集中问题，提升零件整体的结构强度。零件主体设置有两处同轴定位孔位，一处用于与M249本体的前安装位完成定位锁紧，另一处用于对接M4手柄的固定接口，孔位公差按照精密五金配件的装配要求设计，保证装配后无旷量、锁紧后不会出现松动移位的问题。零件的安装边界充分考虑了双侧安装的使用需求，整体结构采用对称式布局设计，不需要区分左右安装方向，使用者可以根据自身的操作习惯，选择将手柄安装在器材的左侧或者右侧，适配不同持握姿势的使用需求，不需要额外制作左右区分的两套适配零件，降低了加工与备货的成本。零件的壁厚设计经过受力校核，在握持受力最大的衔接位置做了局部加厚处理，保证在频繁握持施力、器材产生后坐震动的使用场景下，不会出现结构断裂、变形的问题，同时整体做了轻量化的结构优化，在保证结构强度的前提下尽可能去除多余的材料，避免额外增加器材前端的重量，影响整体的重心平衡。零件的外形贴合M249前端的原有轮廓，安装后与本体的贴合度高，不会出现突出的突兀结构，不会干扰其他战术配件的安装与使用，表面的平面区域可以根据需求做阳极氧化、喷塑等表面处理，提升零件的耐磨性能与外观一致性。在实际加工过程中，该结构的五轴加工路径可以一次装夹完成所有型面与孔位的加工，不需要多次翻面装夹，有效保证了各个孔位之间的位置度精度，降低装夹误差带来的装配偏差，加工完成后只需要去除边缘毛刺即可完成装配，后续的装配流程也十分简便，只需要对应孔位拧入标准紧固件即可完成安装，不需要额外的修配调整，能够直接投入实际使用。
