五轴铣削测试用镂空嵌套立方结构件

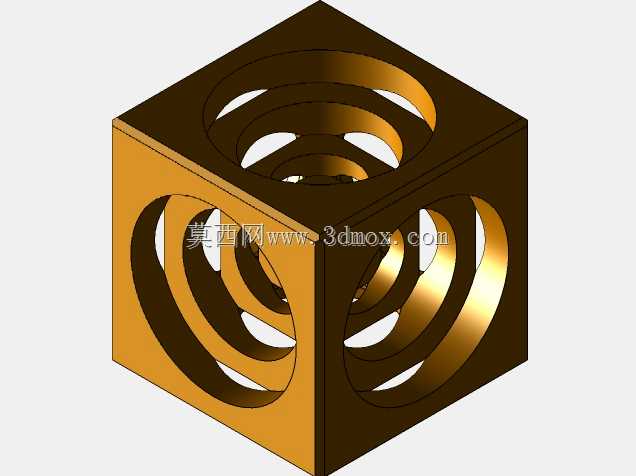

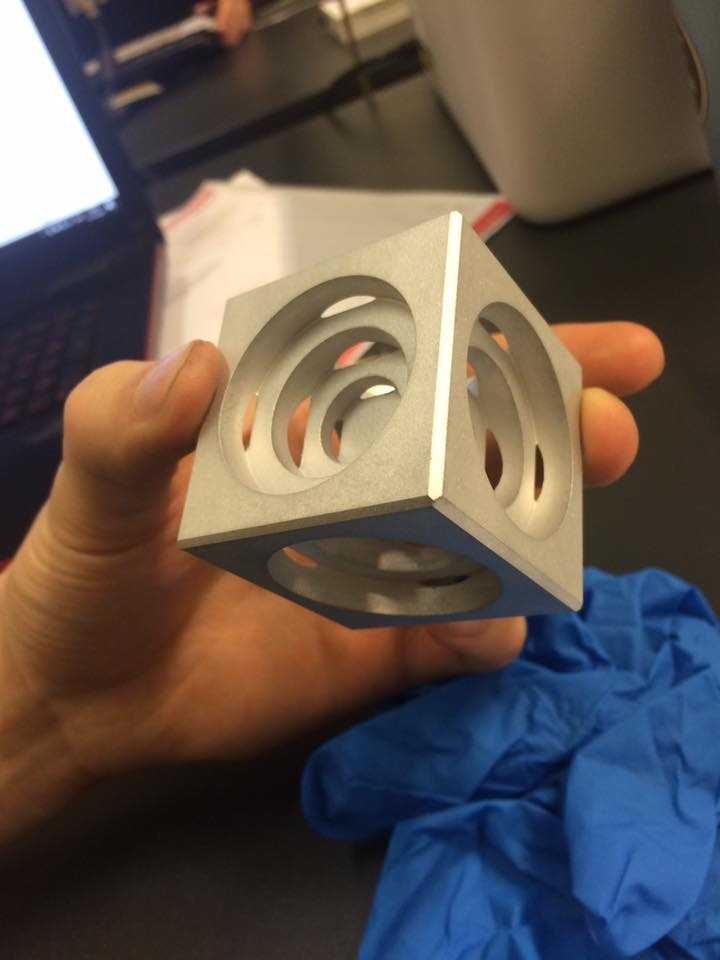

这款立方结构件是专为五轴联动铣削加工验证开发的测试工件，整体外轮廓为规整正六面体，三个正交方向均开设同轴环形镂空结构，相邻面的环形结构在立方体内部形成连续嵌套的曲面衔接，无多余支撑或拼接结构。从加工验证场景来看，这类工件主要用于校验五轴机床的多轴联动精度、曲面插补误差、刀具摆角极限加工能力，以及深腔曲面加工时的排屑、刀具刚性匹配效果，相比常规平面或单曲面测试件，能同时覆盖三轴加工无法实现的倒扣、连续变角度曲面、内部嵌套结构加工场景，可一次性暴露机床在多轴联动时的反向间隙、跟随误差、摆头定位精度等问题。设计阶段优先考虑了加工可达性，外轮廓尺寸设定为45x45x45mm，这个尺寸既适配多数中小型五轴机床的工作台装夹范围，不需要额外制作大尺寸工装，单次装夹即可完成全部六个面的加工工序，避免多次装夹带来的定位误差；同时内部嵌套环的壁厚、环与环之间的间隙经过反复校核，既保证加工时刀具不会发生干涉，也能通过加工后环面的表面质量、环间同轴度直观反映机床的加工性能。实际使用时，可将工件直接装夹在机床平口钳或专用夹具上，按照预设的五轴加工程序完成全部曲面加工，加工完成后通过三坐标测量各环形面的圆度、相邻环的同轴度、立面与环形面的垂直度，就能快速判定机床当前的加工精度状态，也可用于验证新编程策略的刀路合理性，比如五轴联动时的刀轴倾角优化、进退刀路径设置是否合理，避免在实际复杂零件加工时出现过切、撞刀问题。结构上没有设置额外的安装孔或定位特征，本身作为测试件不需要与其他部件装配，所有曲面均为连续过渡，没有尖锐棱角，既减少加工时的应力集中，也避免刀具在锐角位置出现崩损。这类测试件在五轴机床调试、操作人员技能考核、新刀具切削性能验证场景中都有较高的实用价值，相比标准测试块，其复杂的内部嵌套结构更贴近实际生产中复杂型腔、多面联动零件的加工特征，测试结果更具参考性。
