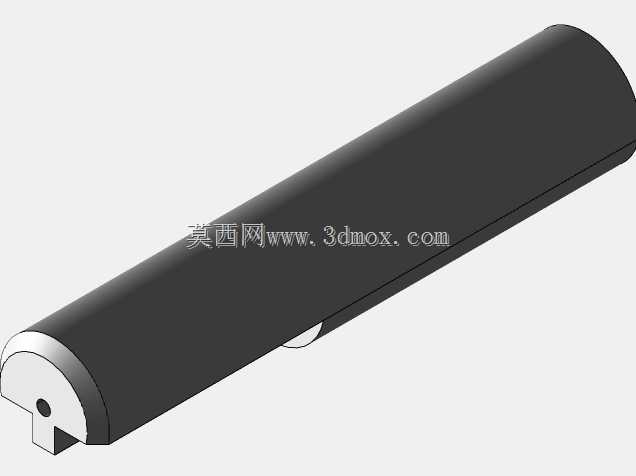

带扁位定位销式圆柱连接销轴结构

这类带端部扁位的圆柱销轴，常被应用在轻载铰接工位、工装夹具定位环节、小型自动化设备的连杆传动连接场景中，区别于普通全圆柱光销，其端部的扁位结构主要用于配合卡板、开口挡圈或者定制的防转压块，避免销轴在设备运行过程中出现周向转动、轴向窜动的问题，能大幅降低铰接位因为销轴移位产生的磨损、卡滞故障。从结构设计逻辑来看，主体圆柱段采用等直径设计，表面粗糙度控制在适合滑动配合的区间，既保证铰接转动时的顺畅度，也能控制配合间隙避免连接副出现过大旷量；端部的扁位加工位置严格对齐销轴的受力方向，扁位的平面度公差控制在合理范围，确保防转件贴合后不会出现应力集中的点接触情况。销轴末端的小圆孔是用于穿装开口销或者细钢丝，作为二次防脱的保险结构，在有振动的工况下，即使端部的挡圈出现松脱，穿装在孔内的防脱件也能阻止销轴从安装孔内滑出，避免设备出现连接失效的风险。在安装边界上，这类销轴的主体圆柱直径与安装座的铰孔采用基孔制间隙配合，安装时需要保证两侧安装座的铰孔同轴度误差控制在允许范围内，避免强行敲入销轴后出现别劲、转动不畅的问题；扁位段的长度需要匹配防转压块的厚度，预留0.1到0.2mm的轴向间隙，避免工作过程中防转结构与安装座端面产生摩擦。在实际选型应用中，这类销轴不需要额外加工螺纹或者复杂的锁紧结构，拆装效率远高于螺栓类铰接件，适合需要频繁维护、定期更换铰接副的设备工位，比如小型输送线的摆杆连接、检测工装的翻转定位结构、手动夹具的活动压头连接位，都能看到这类结构的应用。建模过程中需要重点关注扁位与圆柱段的过渡圆角处理，避免尖角产生的应力集中，同时端部的导入倒角需要控制在合理角度，方便安装时快速对准铰孔，减少装配时的敲击损伤。
