Delta并联三角工业机器人本体结构

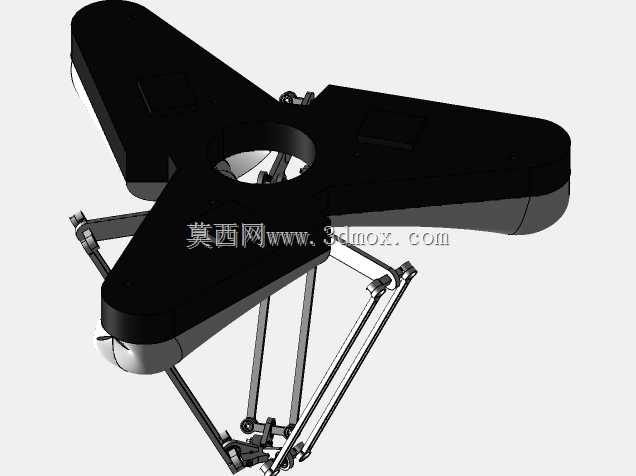

这款Delta结构并联机器人，核心采用三组对称分布的平行四边形支链传动结构，静平台采用三角对称布局设计，三组驱动关节均匀布置在静平台的三个端点位置，从结构根源上抵消了各支链的运动惯性偏差，保障高速运动下的末端定位精度。静平台中心预留了标准的设备安装接口，可直接适配市面主流的工业铝型材机架、生产线吊装工位的安装孔位，安装边界可根据产线实际布局调整支链初始安装角度，无需额外定制转接法兰即可完成快速部署。

从实际应用场景来看，这类IP67防护等级的Delta机器人，主要面向食品加工、医药分拣、电子元器件快速拾放、日化产品装箱等高速作业场景，防护等级可满足潮湿工况、定期冲洗消毒的生产环境要求，不会因为车间粉尘、清洗水渍侵入关节内部造成设备故障。末端动平台预留了标准的工装安装位，可根据作业需求加装真空吸盘、气动夹爪、磁吸拾放头等不同执行器，单组作业循环节拍最快可达到0.3秒以内，相比传统串联关节机器人，在小行程高速拾放场景下的作业效率提升40%以上。

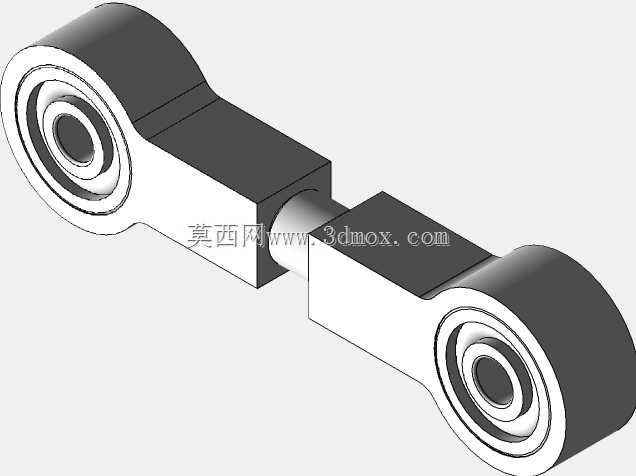

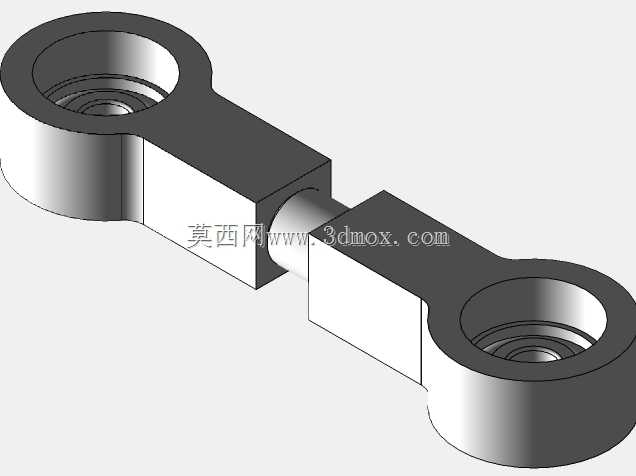

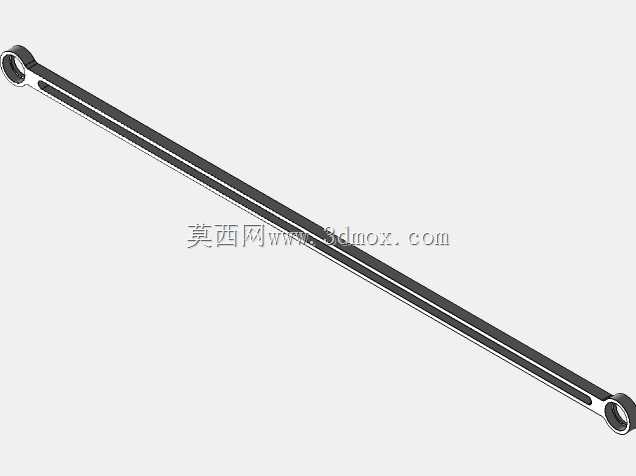

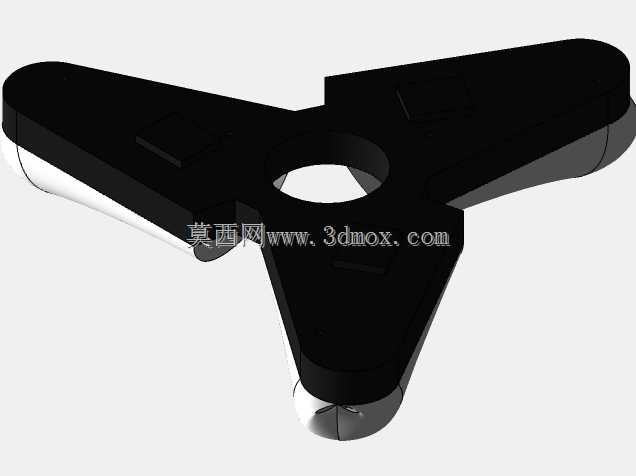

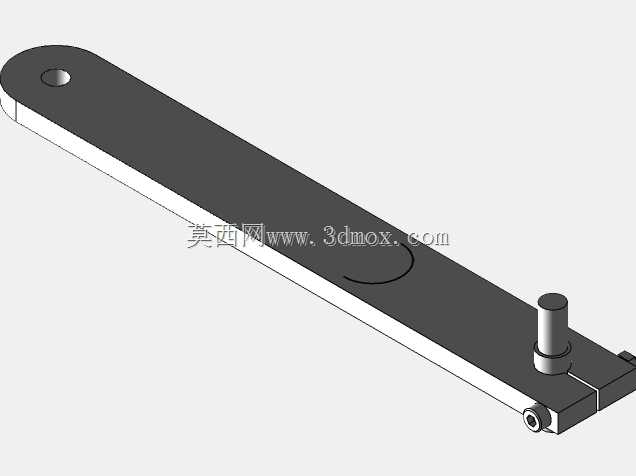

设计过程中，支链的连杆采用轻量化高强度结构设计，在保证连杆刚性的前提下尽可能降低运动部件重量，减少驱动关节的负载惯量，三组支链的运动学解算采用对称耦合算法，避免了单支链运动误差累积到末端执行器。静平台的外壳采用一体化密封结构设计，驱动关节的出线位置做了密封防水处理，所有转动副位置都加装了防尘密封圈，可直接应用在有粉尘、喷淋清洗要求的生产工位，无需额外加装设备防护外罩。

在安装适配层面，静平台的三个安装支脚的孔位采用通用化设计，可兼容多数现有并联机器人的机架安装尺寸，设备集成商在旧产线升级时，可直接替换原有老旧设备，无需重新加工机架安装板，缩短产线改造的停机周期。末端动平台的负载设计覆盖常规小件拾放的需求，可承载最大3kg的作业负载，工作覆盖范围为直径1000mm的圆柱形空间，完全满足常规流水线分拣工位的作业半径要求，运动过程中支链不会与周边的输送线、料架产生运动干涉，前期布局时仅需要预留出静平台的安装空间与末端运动的安全范围即可完成工位部署。
