圆柱底座铰接式连杆机械臂结构设计

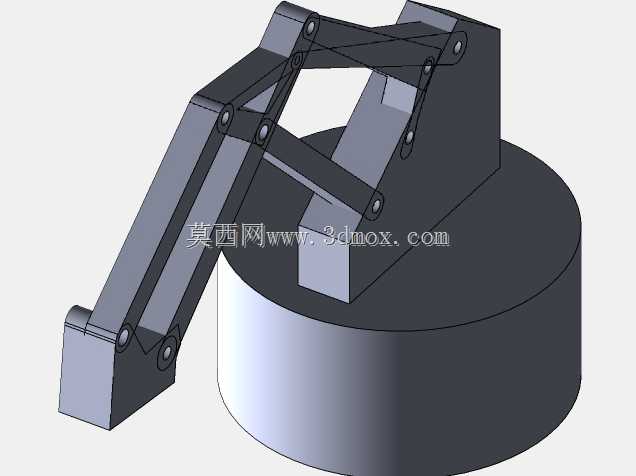

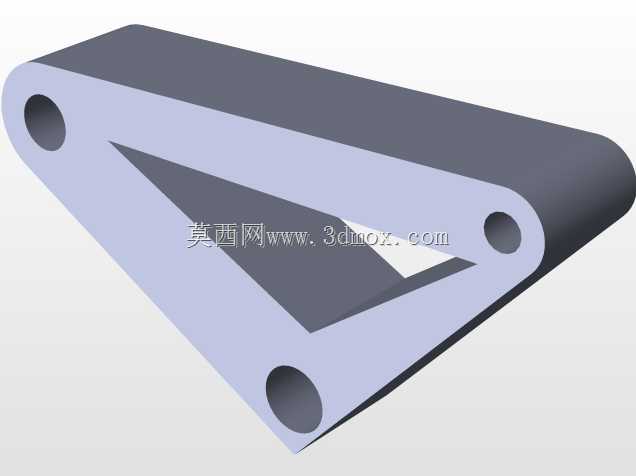

这款铰接连杆式机械臂采用圆柱回转底座作为承载基础，底座采用实心圆柱结构设计，可直接通过底部法兰与设备安装台面完成固定，安装时需预留底座直径1.2倍的平面操作空间，避免臂体伸展时与周边工装产生运动干涉。臂体部分采用多组平行四边形连杆铰接结构，所有铰接点位均采用销轴连接形式，可保证臂体在俯仰伸展过程中末端执行器安装面始终保持水平姿态，无需额外增加姿态补偿结构即可完成工件的水平转运作业。从实际应用场景来看，这类结构的机械臂多用于轻载工况的物料分拣、工位间工件转运、教学实验平台搭建等场景，相比多关节串联机械臂，其连杆结构的传动路径更短，刚性表现更优，在3kg以内负载的往复搬运作业中，重复定位精度可稳定控制在±0.5mm范围内，完全满足普通流水线的上下料作业需求。设计过程中优先考虑了结构的易加工性，所有臂体杆件均采用等截面矩形型材拼接而成，无需复杂的曲面加工工序，普通铣削设备即可完成全部零件的加工制作，铰接孔位采用同轴度公差管控，装配时可通过调整销轴处的衬套间隙来消除臂体的运动虚位，降低运行过程中的抖动问题。底座内部预留了驱动元件的安装空间，可根据实际负载需求选配旋转气缸或者伺服回转台作为底座回转动力源，臂体的俯仰驱动可布置在底座与下连杆的铰接位置，通过连杆的力传递带动整个臂体完成俯仰动作，这种驱动后置的布局方式可有效降低臂体本身的运动惯量，提升臂体的启停响应速度。需要注意的是，该结构为原理性验证结构，未做具体尺寸的公差匹配与强度校核，实际投产使用时，需根据具体的作业半径、负载重量参数对连杆截面尺寸、销轴直径进行重新核算，同时在各铰接位置增加润滑注油孔，提升长期运行的耐磨性能。臂体末端预留了标准的执行器安装接口，可适配夹爪、真空吸盘、简易焊枪等多种末端作业工具，拓展不同的作业功能，整体结构无复杂异形零件，拆装维护难度低，适合作为自动化入门级教学演示结构或者轻载工位的低成本改造方案使用。
