斯太尔GB手枪弹簧安装专用辅助工具

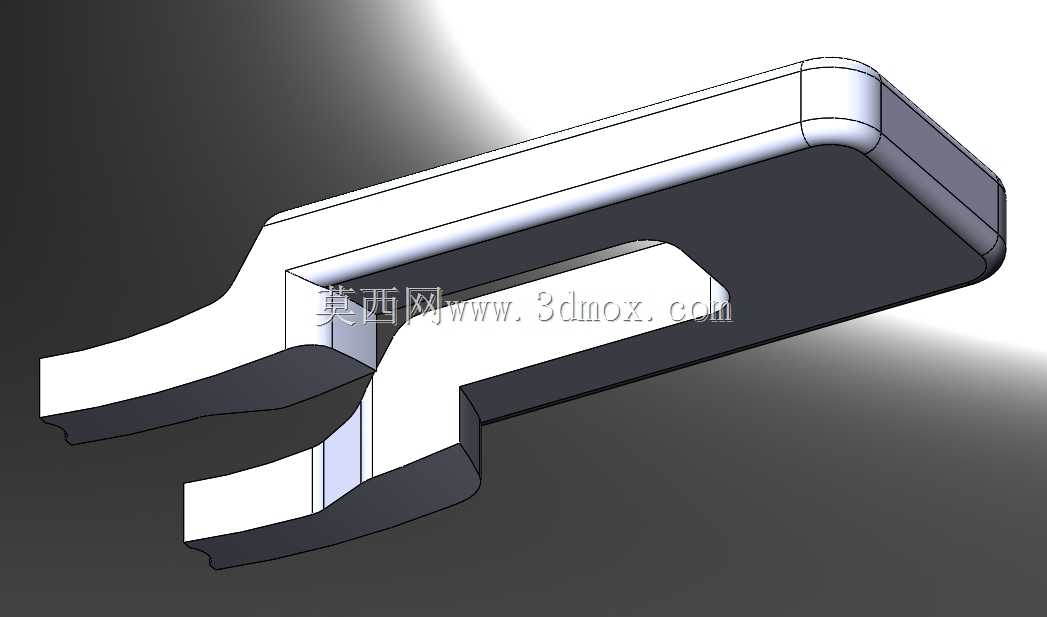

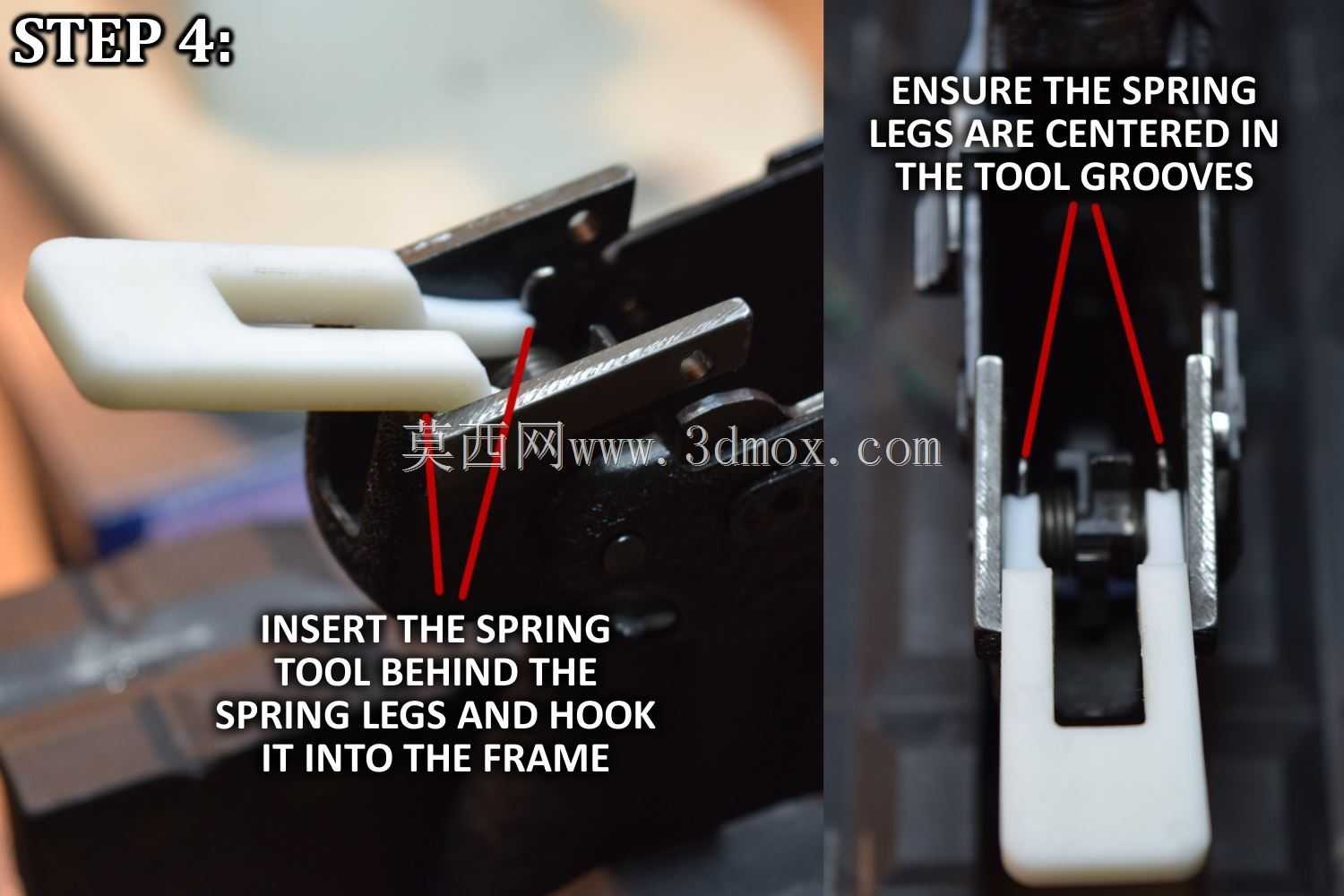

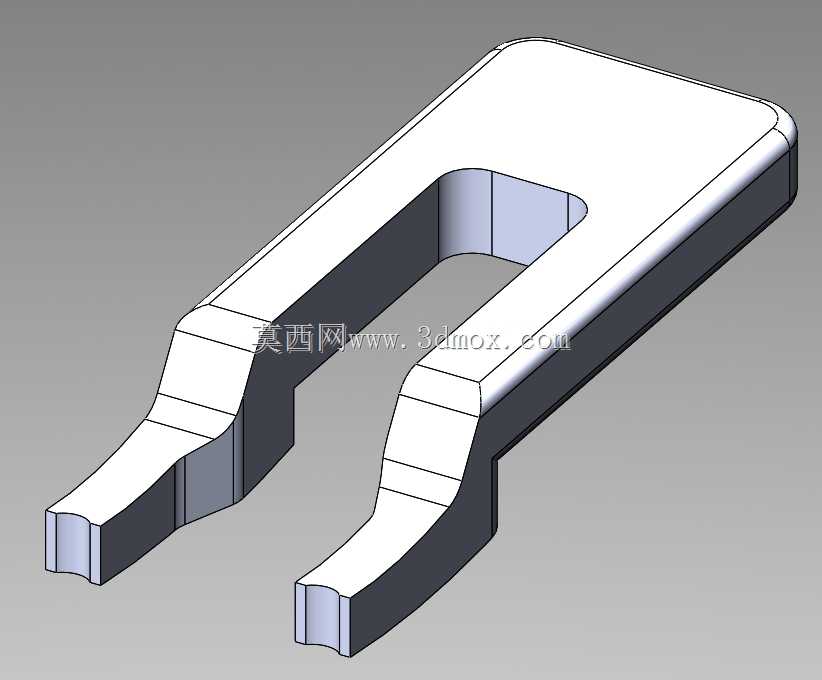

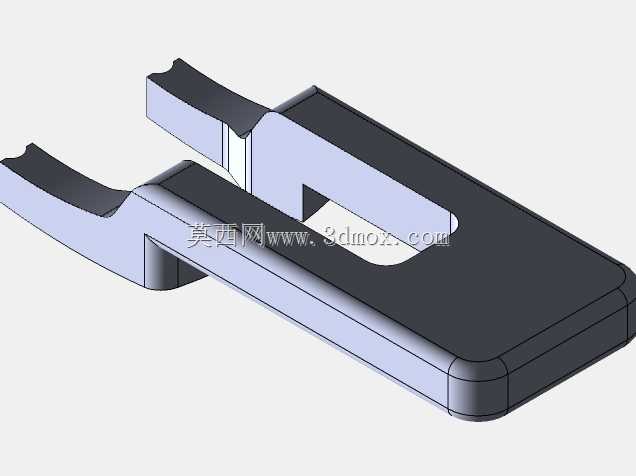

这款工具是针对斯太尔GB系列手枪击锤弹簧安装工序开发的专用辅助工装，核心解决该类手枪维护过程中，锤子弹簧预压缩后定位困难、安装时容易弹出伤手、对位精度差的实际痛点。在枪械日常维护、零部件更换的作业场景中，击锤弹簧属于弹性势能较高的部件，徒手安装时需要同时克服弹簧弹力、对准销钉孔位，操作难度大，稍有不慎就会导致弹簧飞脱丢失，甚至划伤操作人员手部，这款工装的设计完全围绕该工序的操作需求展开。从结构设计来看，整体采用U型叉式结构，主体为等厚的板状构型，手持区域做了圆角过渡处理，避免操作时硌手，两个叉臂的端头做了适配弹簧卡槽的仿形轮廓，能够精准卡在弹簧与击锤基座的配合间隙处，作业时将叉臂对准弹簧安装位施力，即可平稳将弹簧压缩至预设安装位置，无需徒手持续对抗弹簧弹力，操作人员可以腾出手来完成销钉穿装、卡簧定位等后续工序。设计过程中针对不同批次斯太尔GB手枪的尺寸公差做了适配优化，叉臂的开口宽度、端头的卡合深度都经过反复校核，既保证能够顺利卡入常规环锤版本的安装间隙，也预留了合理的公差余量，适配部分尺寸略有差异的丁字锤版本，避免出现卡滞、无法对位的问题。整体外形紧凑，长度控制在单手握持舒适的范围内，厚度适配常规3D打印的成型壁厚，没有多余的冗余结构，受力区域做了局部加厚处理，避免压缩弹簧时出现结构变形、断裂的问题。安装边界方面，叉臂的开合尺寸严格匹配斯太尔GB手枪击锤组件的安装空间，不会在作业过程中干涉到枪身的其他零部件，操作时不需要额外拆解周边无关部件，能够直接在半分解状态下完成弹簧安装作业，大幅缩短维护工序的耗时，降低操作门槛，即使是对该枪械结构熟悉度一般的维护人员，也能借助该工具快速完成弹簧安装，避免因操作不当造成的零部件损伤。
