CSCSG250摩托多功能仪表安装支架

　　该支架属于摩托车改装配套的钣金承载构件，核心作用是在CSC San Gabriel 250车型的车头管周边，为Koso TNT-01型多功能仪表提供刚性安装基面，替代原厂仪表固定位，解决改装仪表孔位与原车支座不匹配的装配问题。

　　从实际装车场景来看，街车改装液晶仪表时，原车仪表支架的开孔位置、支撑跨度往往无法适配后装仪表的底部螺柱，直接绑扎或借用原孔会出现行车抖动、仪表偏转，甚至线束拉扯松脱的情况。这款支架通过两侧的折弯立板形成贴合车头安装位的搭接面，板面预留的多个通孔分别对应原车车架固定点与仪表安装螺柱，装配时可复用原车连接位置，不需要在车架主管上额外钻孔施焊，避免破坏车体防腐层与结构强度。

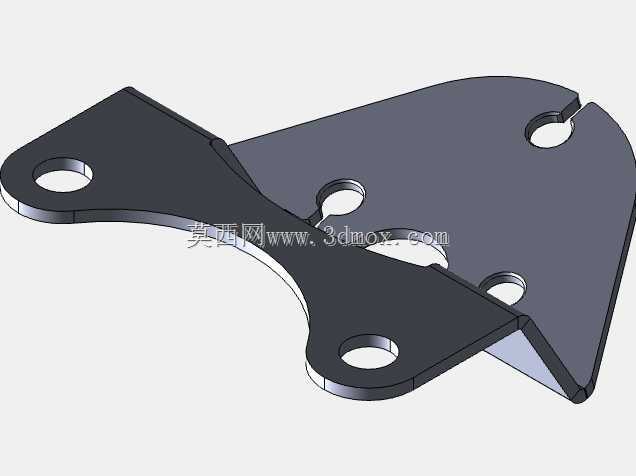

　　结构设计上，零件采用3mm或11号钢板经激光下料、折弯成型，整体为不对称异形板件：大面轮廓随车头周边避让空间修形，边缘做圆角过渡，既避开转向锁、上联板螺栓的运动干涉，也减少钣金锐边对仪表线束的磨损。板面上分布的五处圆孔按功能分为两类：靠近外轮廓的大孔用于穿入车架侧固定螺栓，将支架锁附在车头预设支座上；中部区域的小孔对应仪表底部的安装螺柱，配合橡胶衬套、平垫与螺母完成仪表锁紧。两侧向下折弯的翻边是关键的刚度强化结构，平板钣金在厚度仅3mm的情况下，单纯平面受载容易在路面振动中产生板面颤振，折弯边形成的类L型截面大幅提升了抗弯模量，让支架在发动机怠速抖动、颠簸路面冲击下仍能保持仪表视角稳定，不出现画面晃动。

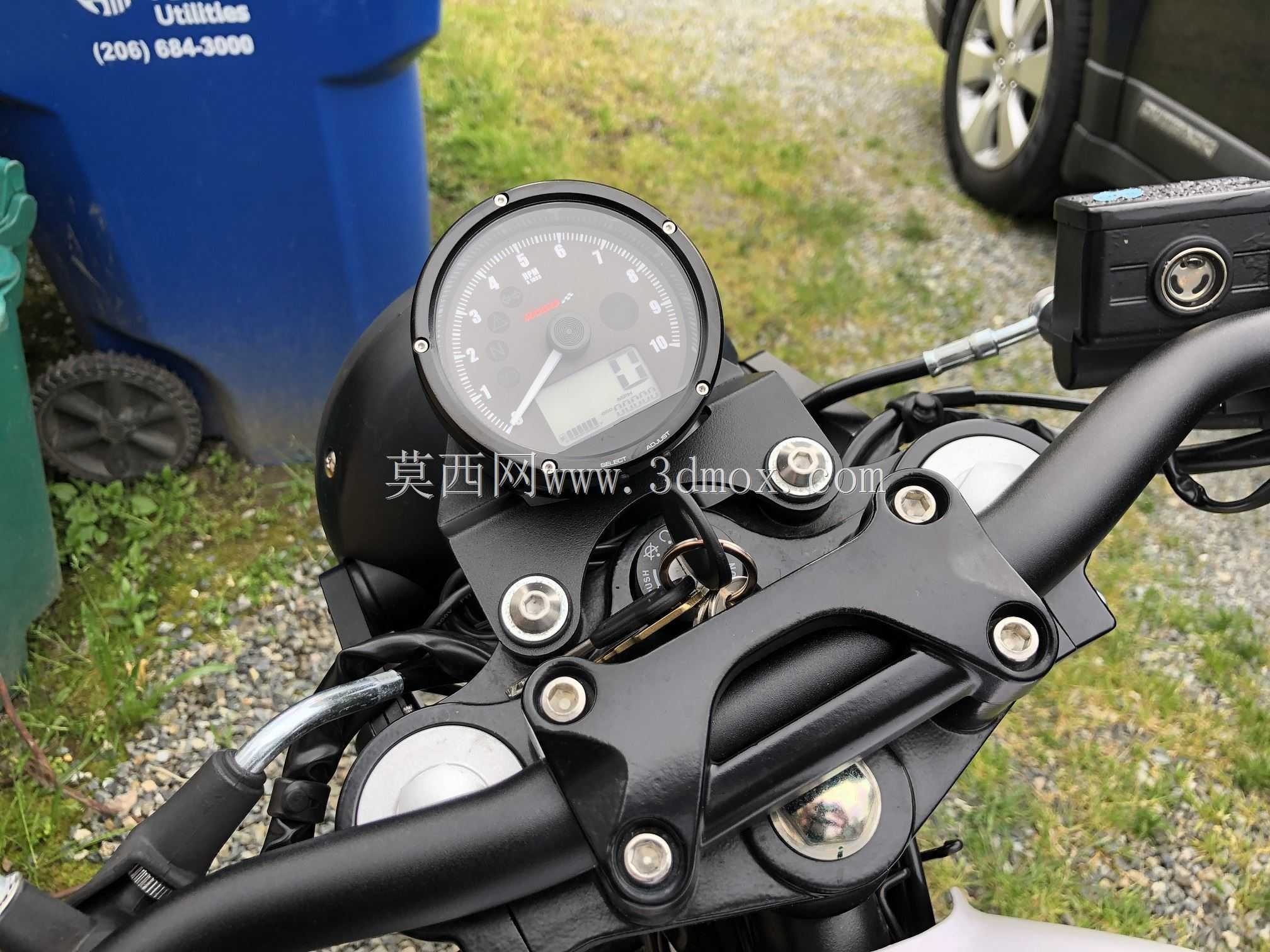

　　安装边界方面，支架的折弯高度、孔位间距完全围绕SG250车头上联板的空间布局设定：搭接面贴合原车支座平面，固定孔中心距与原车螺栓位置对齐，仪表安装孔的跨度匹配TNT-01仪表底部的安装脚尺寸；装配时需在仪表与支架金属面之间加装原有橡胶衬套，利用橡胶的阻尼特性过滤发动机高频振动，避免硬质金属直接传导振动导致仪表内部电子元件受振损坏，衬套与垫片可直接从TNT-01套件附带的原厂支架上拆解复用，不需要额外定制减震件。

　　建模过程中需重点还原钣金的工艺特征：下料轮廓的异形曲线、折弯处的内R角、各安装孔的同轴度与位置度，以及折弯后板面的空间角度；板件的非对称外形是为了避让车头右侧的走线槽与锁具，开孔处的沉台或光面要求也需在数模中明确，保证后续出工程图时可直接标注公差，指导激光切割与折弯工序。该支架的孔位布局具备一定通用性，只要其他车型车头安装点的螺栓间距、安装面高度与本支架匹配，也可适配同安装螺孔图案的其他型号改装仪表，作为通用仪表转接支座使用。

　　从受力角度校核，支架承受的载荷主要来自仪表自重（约数百克）与行车振动加速度，3mm钢板的折弯结构静强度冗余充足，长期使用的失效风险集中在固定螺栓松动与衬套老化，装配时按标准扭矩锁紧并定期检查衬套压缩量即可保证服役可靠性。板面的异形缺口除了避让周边零件，也为仪表线束穿出预留了走线空间，让线束可从支架背面规整排布，避免转向时线束被拉扯。
