刀库锁门柱塞结构设计

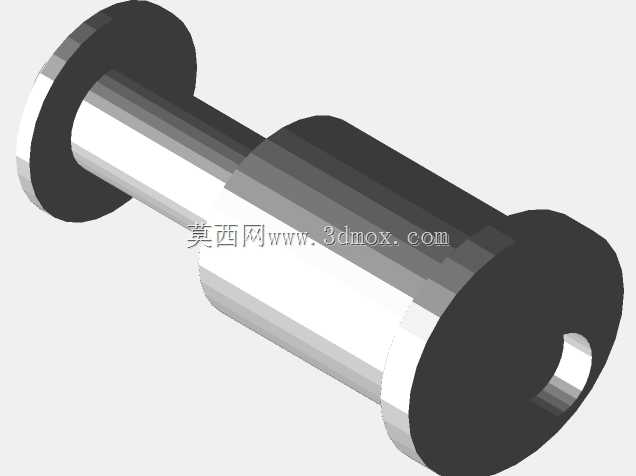

在加工中心刀库的日常运维与结构改造场景中，锁门柱塞是承担刀库防护门定位锁紧功能的核心小尺寸零件，其结构合理性直接影响刀库换刀过程的防护可靠性，一旦柱塞配合间隙过大或锁紧行程不足，很容易出现防护门意外移位、切屑飞入刀库区域打坏刀爪的问题，不少一线设备维护人员都遇到过因柱塞磨损导致刀库门闭合不到位，触发机床安全联锁停机影响生产节拍的情况。这款柱塞的整体结构采用阶梯轴式设计，两端设置直径更大的限位凸缘，中间段为导向配合柱面，其中一端的凸缘端面开设有内凹的定位孔，用于和锁体内部的弹性顶销配合实现到位卡紧，避免柱塞在设备运行振动下出现轴向窜动。设计过程中优先考虑了刀库门的安装边界，整体轴向长度适配常规圆盘式、链式刀库侧装防护门的门板厚度范围，中间导向段的直径匹配市面上多数刀库门自带的导向衬套内径，不需要额外对门板安装孔进行扩孔或镶套改造，可直接替换原有磨损的旧柱塞。从功能特性来看，该柱塞的滑动面采用等直径设计，滑动过程中无卡滞死角，两端凸缘的直径差经过测算，既能够保证门板闭合到位后凸缘抵住门框锁座实现硬限位，又不会因为凸缘直径过大导致安装时无法穿过门板上的导向孔。在实际选型适配时，需要注意柱塞的总行程要匹配锁体的弹出距离，这款柱塞的有效锁紧行程能够覆盖常规刀库门的锁紧间隙需求，当门板受到意外外力冲击时，两端凸缘的受力面可均匀分散冲击力，不会出现柱塞杆弯曲变形的问题。不同于普通的圆柱定位销，这款柱塞专门针对刀库门频繁开合的工况做了结构优化，滑动段的表面粗糙度要求控制在合理区间，既保证滑动顺畅无卡顿，又不会因为间隙过大出现晃动异响，端部的内凹定位孔深度经过反复校核，能够保证顶销卡入后有足够的啮合深度，不会因为机床运行时的振动导致顶销脱出，同时在日常维护时，只需要在导向柱面涂抹少量润滑脂即可保证长期运行顺畅，不需要频繁拆解保养。
