嵌入式弹簧复位箱柜提手结构设计

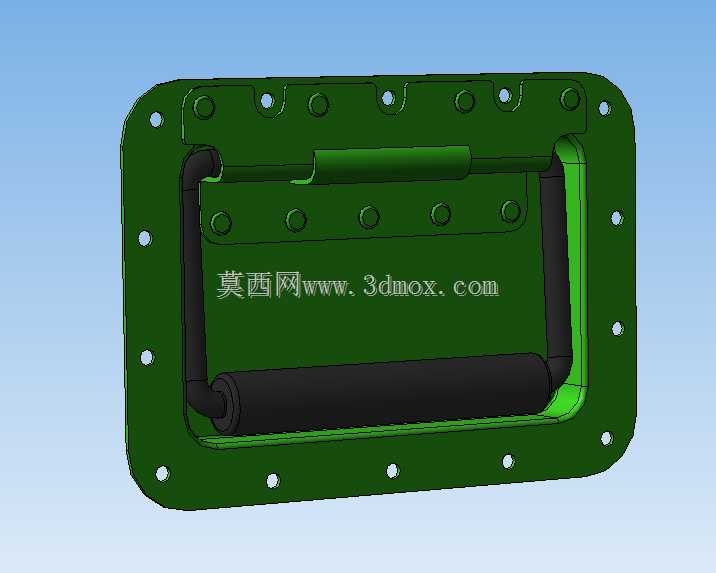

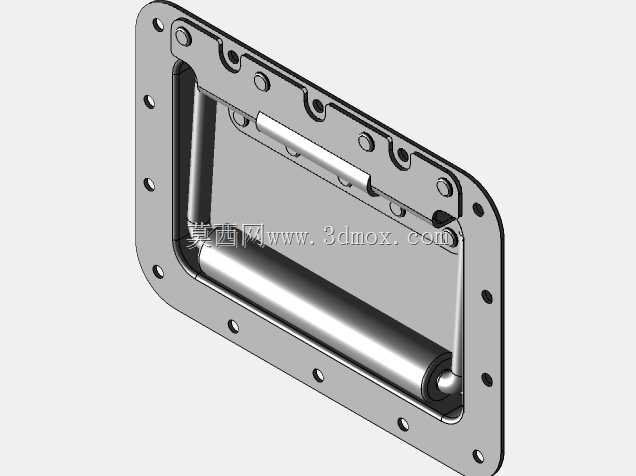

这类嵌入式提手多用于需要频繁转运、堆叠放置的硬质储运箱体，尤其是军用装备储运箱、工业仪器防护箱、重型工具收纳箱这类对外部凸起有严格限制的场景——箱体堆叠时外凸的把手会占用额外堆叠空间，还容易在转运过程中被磕碰变形，嵌入式结构能让提手在非使用状态完全沉入安装法兰平面内，避免剐蹭周边物体，也能消除堆叠时的干涉问题。从结构设计来看，整个提手采用法兰盘预埋安装的形式，法兰边缘均匀布置了多组安装孔，孔位沿法兰矩形轮廓等距分布，安装时法兰整体嵌入箱体侧壁预先开好的安装槽内，通过紧固件从外侧或内侧锁紧，安装完成后法兰外表面与箱体侧壁齐平，不会突出箱体轮廓。提手的握持部分采用圆辊式结构，相比片状拉手能大幅提升握持时的受力面积，搬运重载箱体时不会出现硌手的问题，握持辊两端通过弯折的支撑臂连接到法兰内侧的转轴结构上，支撑臂内侧设置有复位弹性结构，松手后提手会自动回弹沉入法兰的凹槽内，不需要额外手动归位，日常使用时不会因为提手悬垂在外勾挂其他物件。设计过程中需要重点控制法兰的整体厚度与安装槽的深度匹配，法兰内侧的凹槽深度要完全容纳回弹后的握持辊与支撑臂，不能出现任何突出部分；同时转轴位置的阻尼与复位弹力需要匹配，弹力过大会导致提手回弹时撞击法兰产生异响，弹力过小则会在箱体倾斜时提手自行滑出，失去嵌入式结构的优势。安装边界方面，法兰整体为带圆角的矩形结构，圆角设计能避免安装位置的应力集中，也能减少安装槽加工时的清角工作量，安装孔的位置需要避开箱体内部的加强筋位置，同时要保证紧固件锁紧后法兰与箱体壁面完全贴合，避免出现缝隙导致灰尘、雨水进入箱体内部。支撑臂的弯折弧度经过反复校核，既要保证提拉时握持辊有足够的伸出空间方便手指伸入握持，又要控制伸出长度不会过长导致回弹行程过大影响结构寿命，握持辊的表面做了防滑的纹理处理，带防护手套操作时也能有足够的摩擦力，不会出现打滑脱手的情况。这类提手的承重能力主要由支撑臂与转轴的连接强度决定，设计时需要根据箱体的额定满载重量做对应的强度校核，保证提拉过程中支撑臂不会出现塑性变形，转轴位置不会出现断裂失效，同时法兰盘的厚度也要满足承重要求，避免提拉时法兰出现弯曲变形导致安装松动。
