折叠式四旋翼小型无人飞行器结构设计

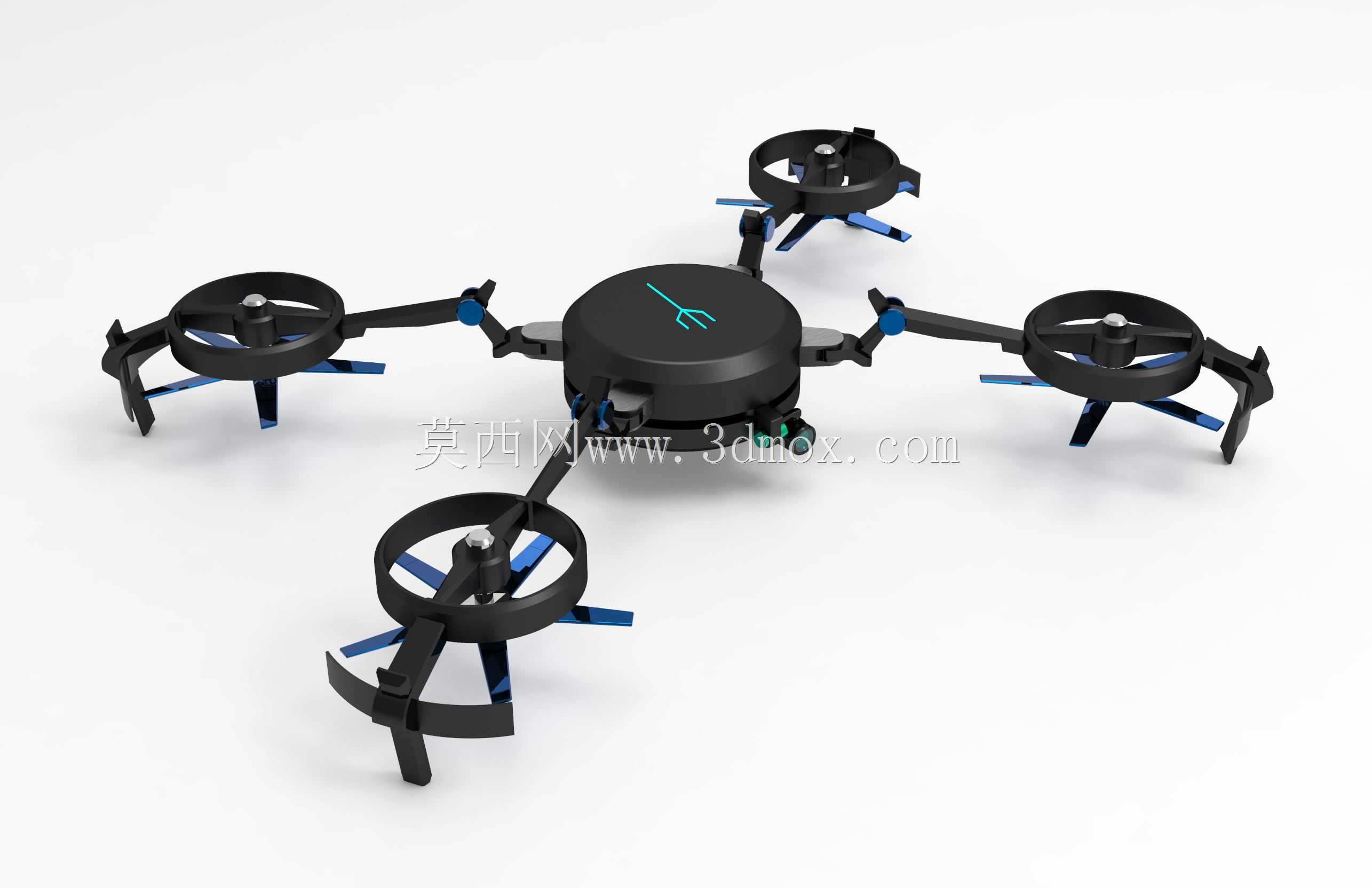

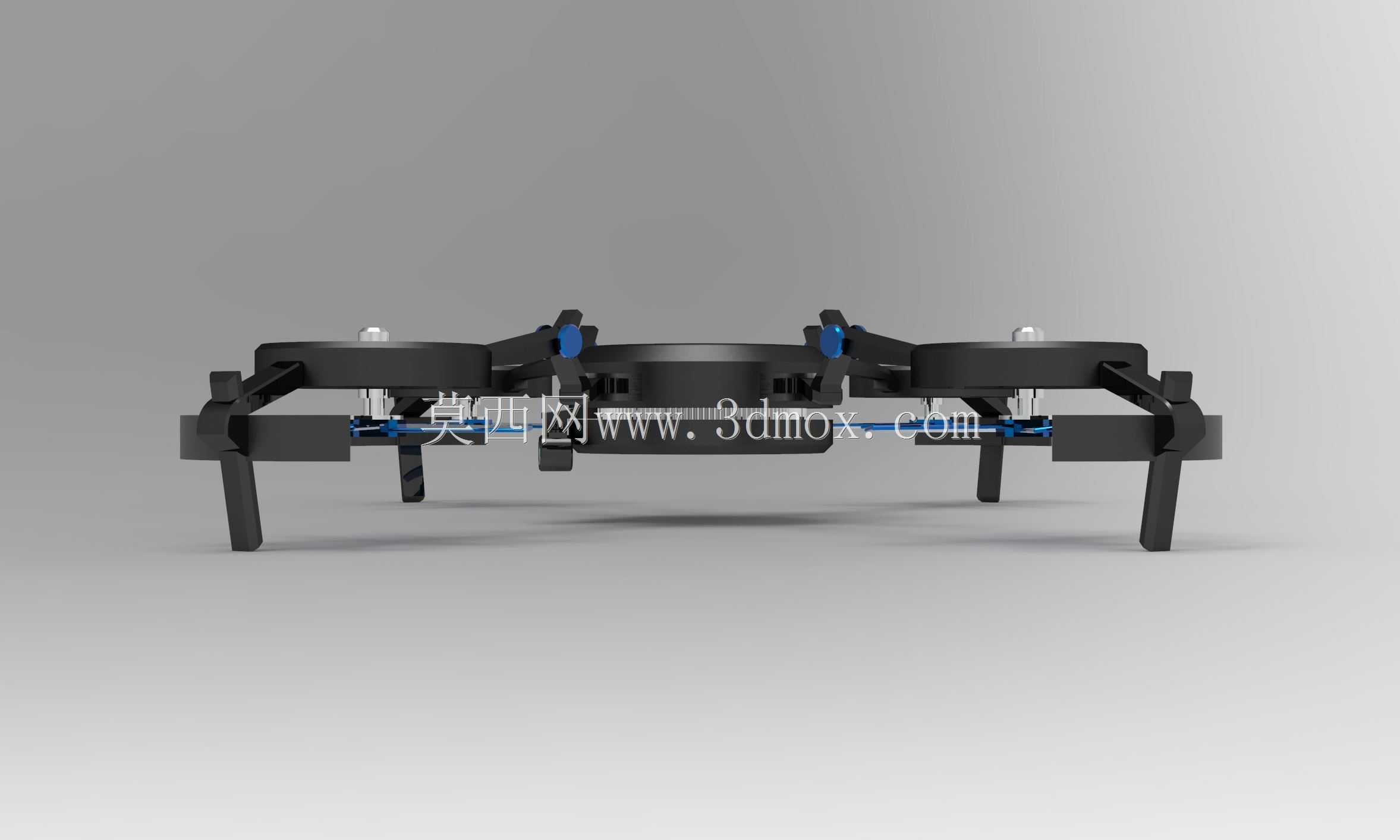

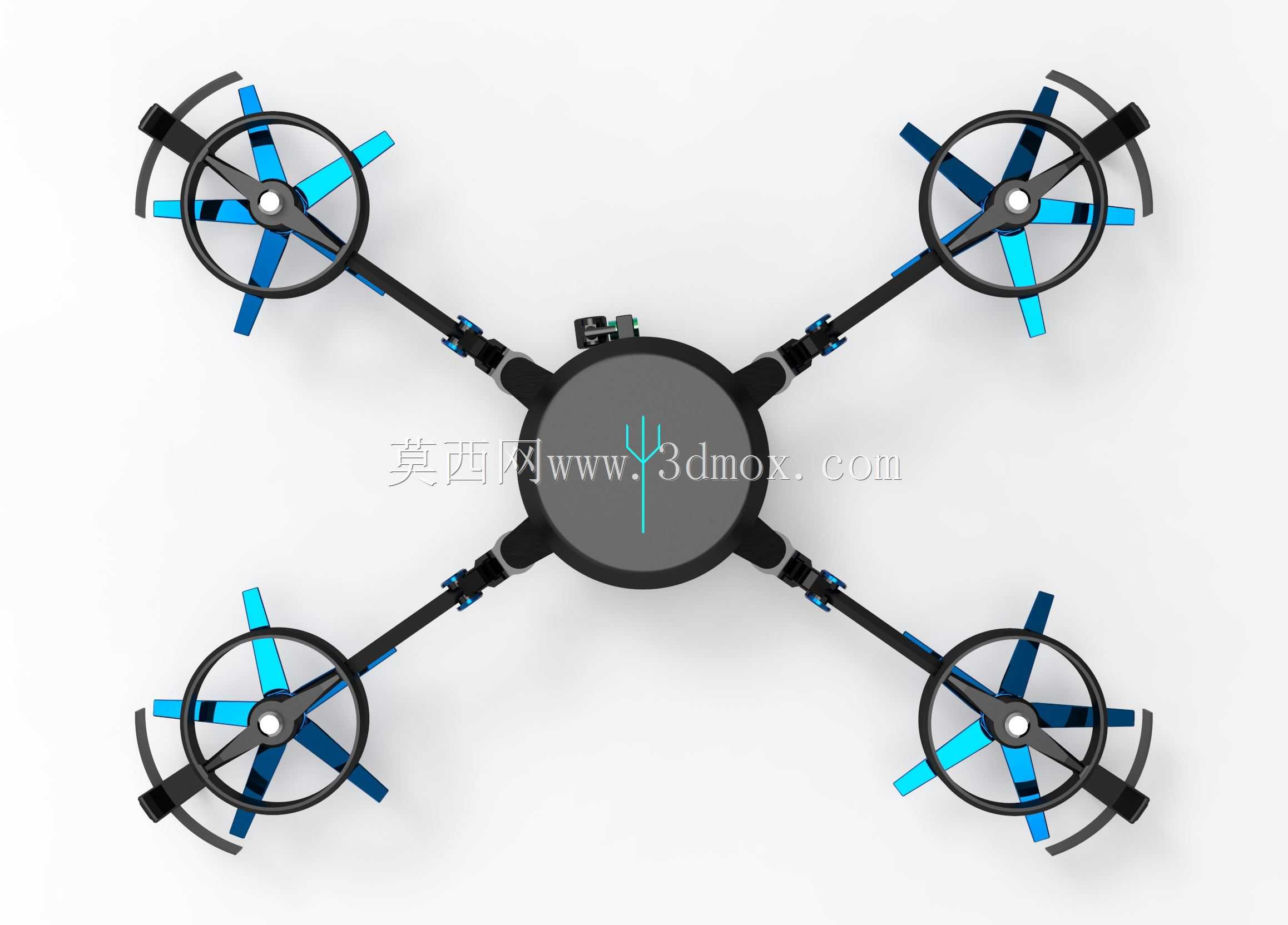

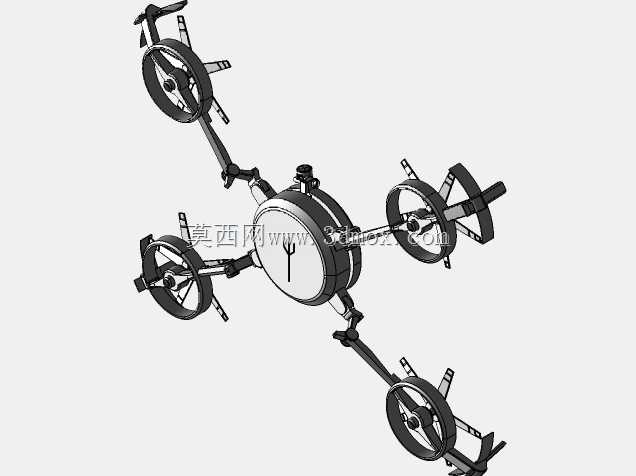

这款四旋翼无人飞行器采用中心对称布局设计，核心主控舱位于整机几何中心位置，四个机臂采用可折叠铰接结构与中心舱连接，非作业状态下可将机臂向内收拢贴合中心舱侧壁，大幅缩减收纳状态下的整体占用空间，适配便携收纳包的装载尺寸要求，展开状态下机臂与中心舱保持刚性锁止，避免飞行过程中出现结构晃动影响姿态稳定性。机臂末端集成涵道式旋翼防护结构，将旋翼完全包裹在环形防护框架内，区别于传统外露旋翼设计，可降低低空作业时旋翼碰撞障碍物、剐蹭操作人员的风险，适配室内巡检、近距离拍摄等对安全防护要求较高的应用场景。起落支撑结构直接集成在涵道防护框架下方，采用多支脚分散式支撑设计，无需额外加装独立起落架，降低整机结构重量的同时，可保证降落时的支撑稳定性，即使在略有倾斜的平面降落也能保持机身水平，不会出现侧翻问题。中心舱顶部预留功能扩展安装位，可根据实际作业需求搭载高清摄像模块、环境监测传感器、小型物资挂载架等不同功能组件，覆盖低空航拍、室内管线巡检、园区安防巡查、小重量应急物资转运等多类应用场景。整机动力线路沿机臂内部走线，完全隐藏在结构腔体内部，避免线路外露造成的飞行风阻增加，同时也能防止低空飞行时线路被树枝、线缆等障碍物勾挂引发的故障。涵道框架与机臂的连接位置设置有减震缓冲结构，可抵消旋翼高速转动产生的高频振动，避免振动传递至中心舱内的主控板与搭载的功能模块，提升飞行控制精度与搭载设备的运行稳定性。机臂铰接位置采用阻尼转轴结构，展开时可自动卡入锁定位，收拢时只需按压锁止卡扣即可操作，无需额外工具辅助，可快速完成作业状态与收纳状态的切换，适配外场作业时快速转场的使用需求。整机结构件采用轻量化工程塑料与碳纤维复合材质搭配设计，在保证结构强度满足飞行载荷要求的前提下，尽可能降低整机自重，提升续航时长与有效载荷能力。旋翼动力单元与涵道框架采用同轴安装设计，保证旋翼转动时的气流沿涵道轴向垂直输出，降低紊流产生的概率，提升飞行姿态控制的响应速度，即使在狭小空间内进行低速飞行、悬停作业时，也能保持稳定的机身姿态，不会出现异常飘移问题。
