可参数化调整的箭体结构筒体零件

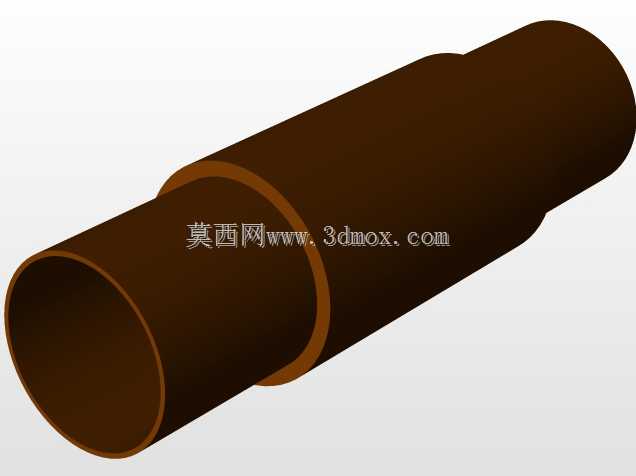

该箭体筒体零件主要应用于小型探空火箭、模型火箭的箭身主体结构搭建，是承载箭体内部载荷、维持气动外形的核心结构件，在实际发射场景中需要承受起飞阶段的轴向推力、飞行过程中的气动剪切力，同时为内部的航电设备、动力装药、回收装置提供封闭的安装腔体，避免高速飞行过程中气流直接冲击内部元器件。从设计逻辑来看，该筒体采用分段式变径结构，不同直径段分别对应箭体的不同功能舱段衔接需求，端部的环形凸台结构用于实现舱段之间的定位卡接，装配时可通过凸台的径向定位面保证相邻舱段的同轴度，减少装配过程中的找正工作量，同时凸台结构也能提升筒体端部的结构刚度，避免发射瞬间的冲击力造成筒口失圆变形。在参数化设计层面，该模型预留了全尺寸变量调整接口，结构设计人员可根据不同的箭体推力参数、载荷重量、飞行马赫数要求，直接在三维建模环境中调整筒体的总长、各段直径、壁厚、凸台宽度与高度参数，调整完成后可直接导出对应格式的模型导入飞行仿真软件中，完成气动特性、质心位置、压心位置的仿真验算，无需重复进行基础筒体的建模工作，大幅缩短小型火箭从方案设计到仿真验证的迭代周期。从安装边界来看，该筒体的内壁为光滑圆柱面，可适配不同规格的环形安装支架，内部有效容纳直径小于筒体内径的各类功能组件，筒体两端的连接凸台外径与相邻舱段的连接凹槽尺寸完全匹配，装配时无需额外加工转接结构即可完成对接，筒体的壁厚经过结构强度验算，可满足常规小型火箭发射过程中的结构强度要求，同时尽可能控制筒体自身重量，提升箭体的有效载荷占比。在实际使用场景中，该类筒体零件既可以用于业余航天爱好者的模型火箭制作，也可作为小型探空火箭原理样机的结构主体，通过参数调整快速匹配不同的设计方案，验证不同长径比箭体的飞行稳定性，为后续正式箭体的结构设计提供基础数据支撑。
