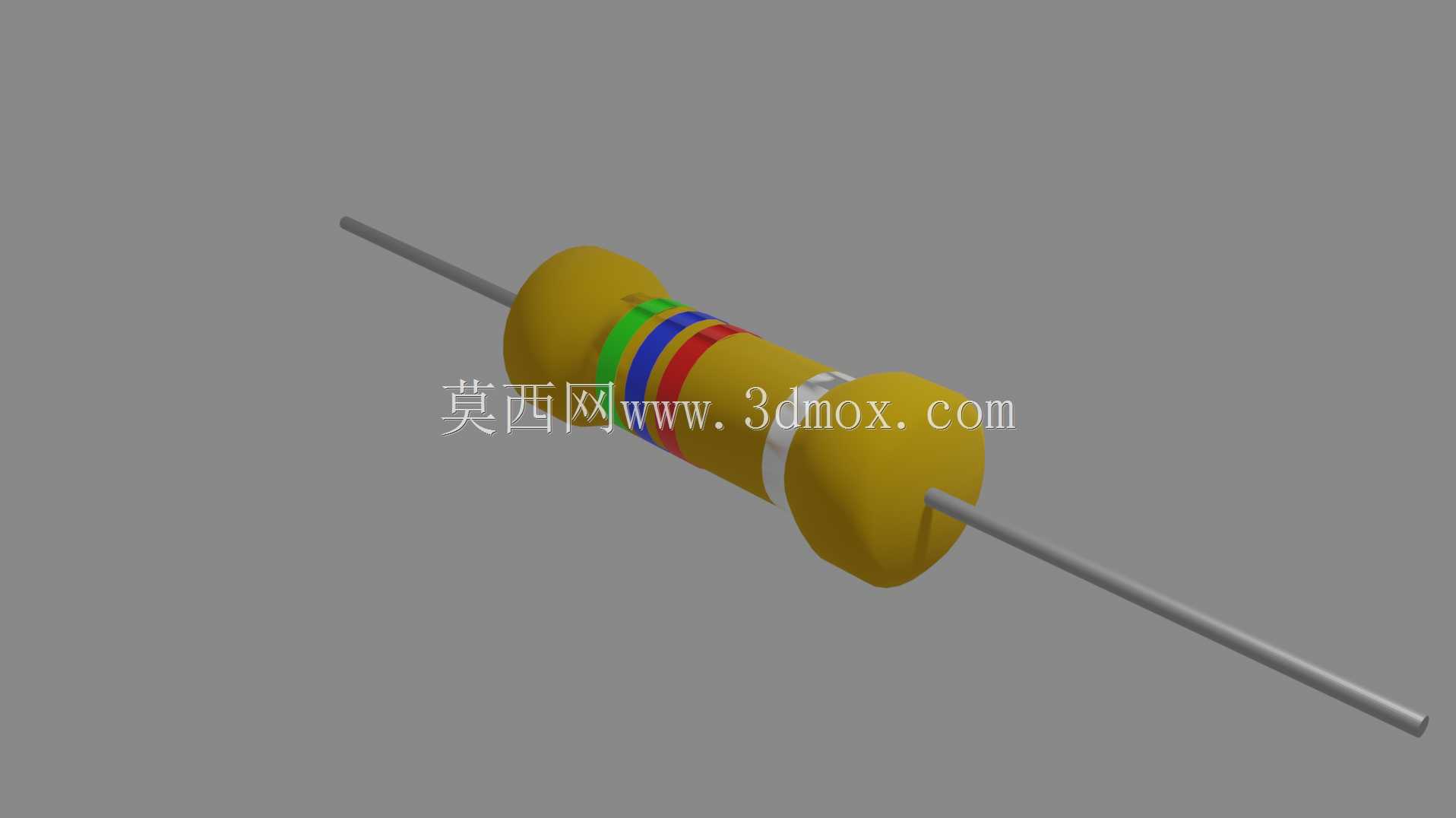

直插式色环碳膜电阻三维结构模型

这款直插色环电阻的三维建模，完全贴合通孔插装类电子元器件的实际生产装配需求，建模过程中优先还原了量产电阻的真实结构比例，没有做艺术化夸张处理。从电路应用场景来看，这类电阻是消费电子、工业控制板卡、电源模块、家电控制板中用量最大的被动元件之一，主要承担限流、分压、阻抗匹配、负载等核心电路功能，几乎所有带通孔焊接工艺的PCB板卡上都能见到这类元件的身影，建模时充分考虑了结构设计人员做PCB布局、整机结构干涉检查时的使用需求。

模型还原了电阻的核心结构：两端的金属镀锡引脚采用圆柱结构建模，引脚直径、伸出长度完全参照行业通用的1/4W功率电阻的安装尺寸做还原，引脚端部做了微小的圆角处理，匹配实际生产中引脚切脚后的工艺特征，方便设计人员在做PCB焊盘匹配、板卡装配间隙校核时直接调用，不需要额外调整尺寸参数。中间的电阻基体采用陶瓷封装结构，两端的金属帽盖与陶瓷基体的配合间隙做了精准还原，没有出现结构穿模的问题，基体表面的色环位置严格对应常规四色环电阻的标识排布逻辑，色环宽度、间距都符合实际元件的印刷规范，可直接用于产品装配演示、工艺培训的可视化素材。

设计建模过程中，特意保留了电阻本体与引脚的同轴度特征，还原了实际生产中引脚与电阻本体的装配公差，避免出现理想化同轴导致的装配仿真失真。从安装边界来看，这类直插电阻在波峰焊工艺中，本体距离PCB板面的预留高度、引脚弯折后的成型尺寸都在模型中预留了参考基准，结构设计人员在做整机内部布线、元件高度校核时，可以直接测量模型获取安装空间需求，不需要额外查阅元件规格书就能快速完成布局评估。模型的曲面过渡全部做了顺滑处理，陶瓷基体两端的圆弧倒角、金属帽盖的压接痕迹都做了细节还原，既保证了模型的写实度，也控制了整体面数，不会给大型装配体的仿真运行带来额外的性能负担，不管是做电路装配演示、结构干涉检查，还是做产品爆炸图渲染、教学课件素材，都能直接适配使用场景。
