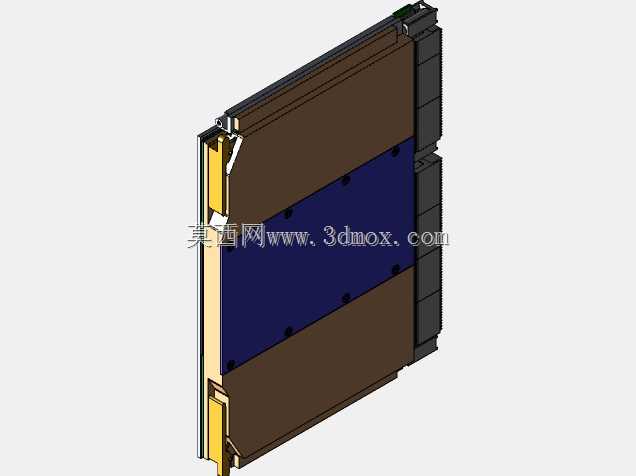

6UVPX板传导冷却板结构设计

在军用加固计算、机载嵌入式设备、高可靠工业测控场景中，VPX架构板卡的散热一直是结构设计的核心难点，传统风冷方案在密闭机箱、高振动、高粉尘环境下可靠性不足，传导冷却结构凭借无活动部件、散热路径稳定、抗振性强的特点，成为这类场景下的主流散热方案，本次的6U VPX板传导冷却板，就是针对标准6U VPX板卡安装边界设计的配套散热结构。从安装适配维度看，该冷板严格遵循6U VPX板卡的外形安装边界，侧边预留标准VPX连接器的避让空间，板体贴合面的安装孔位完全匹配标准6U板卡的固定点位，安装时冷板的导热面与板卡上的核心发热器件——包括FPGA、电源模块、高速信号处理芯片的位置精准对应，可通过导热垫或导热凝胶填充界面间隙，降低接触热阻，将器件工作产生的热量快速导出。设计过程中优先考虑了散热路径的均温性，冷板内部采用一体化导热基体结构，避免多层拼接带来的附加热阻，冷板外侧的楔形锁紧边结构，可在插入VPX机箱插槽时与机箱导轨的导热面紧密贴合，将冷板收集的热量进一步传导至机箱整体散热结构，形成完整的热传导链路。不同于液冷冷板的复杂流道设计，该传导冷却板无流体通道、无外接管路，结构可靠性更高，可承受宽范围温度变化与高强度振动冲击，适配机载、舰载、车载等严苛环境下的嵌入式计算设备使用。冷板的分层结构设计充分考虑了板卡上不同高度器件的避让需求，对应板卡上高器件的位置预留了足够的凹陷空间，不会在安装时对板卡元器件造成挤压，同时保证核心发热区域的冷板厚度足够，具备充足的热容量，可应对短时间高负载运行下的热量累积，避免器件温度骤升。在结构强度方面，冷板采用轻量化高强度的导热材质加工，在保证导热效率的同时控制整体重量，满足机载等对重量敏感场景的使用要求，侧边的导向结构可辅助板卡顺利插入机箱插槽，降低安装过程中的对位难度，同时在长期振动环境下避免冷板与板卡之间出现相对位移，保证导热界面的长期稳定性。
