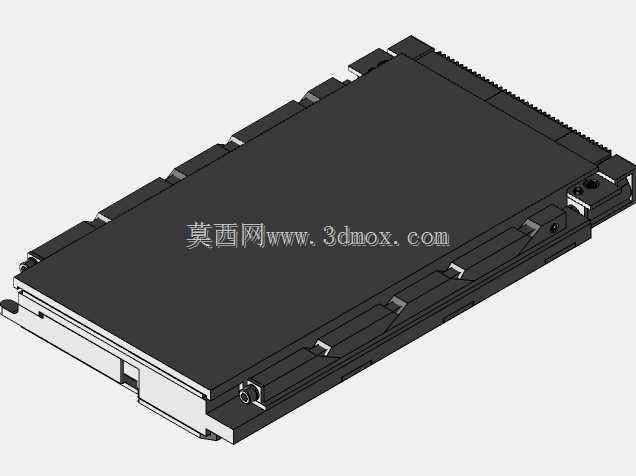

3U VPX传导冷却板卡结构设计

　　在机载、车载、舰载这类振动冲击载荷持续存在、环境温变范围宽的加固计算平台里，开放式风冷往往受限于防尘、防盐雾与密闭机箱要求，板卡级散热几乎全部依赖传导路径完成。这套3U VPX规格的传导冷却板结构，正是围绕楔块锁紧、上下导轨贴合、热量向机箱侧壁导出的整套链路做的实体落地。

　　从整机装配边界看，3U VPX板卡的外形高度严格对齐VITA 46规范定义的单槽尺寸，板卡前端是带助拔器与面板锁紧螺钉的前面板，后端直接对接机箱背板的高速连接器，左右两条长边加工出与机箱冷板导轨匹配的楔形锁紧条安装位。实际装机时，板卡顺着机箱上下导轨推入，到位后旋动前端楔块锁紧机构，两侧斜楔会把板卡侧边的散热面紧紧压在机箱冷壁上，板上FPGA、功率电源模块、高速收发器这类高热流器件产生的热量，先通过器件壳到板内金属基板、再到两侧锁紧楔块、最后传递到机箱壳体的液冷或风冷散热面，全程不需要板上自带风扇，完全规避了转动部件在强振动环境下的失效风险。

　　结构设计阶段最先要平衡的是热阻与装配公差的矛盾。如果侧边散热面和机箱导轨的间隙留得过大，接触热阻会急剧上升，高温工况下芯片结温很容易超出降额阈值；间隙过小，多块板卡同时插入背板时，累积公差会导致插拨力陡增，甚至顶弯背板连接器。因此楔块的斜面升角、每段锁紧条的接触长度、散热面的平面度公差都要反复校核：既要保证锁紧后单位面积接触压力足够击穿界面空气层，又要让现场维护人员用标准螺丝刀就能完成锁紧和松开，不需要专用工装。

　　板体本身采用叠层架构，核心承载是一块铣削成型的铝合金冷板，功率器件直接贴装在冷板的凸台上，中间填充高导热界面材料，数字电路PCB通过紧固件叠装在冷板上方，高频信号走线区域和功率散热区域在空间上做了分区避让，避免功率回路的热漂移影响高速SerDes信号的眼图裕量。前面板上预留了状态指示灯、同轴连接器或者高速IO接口的安装空位，面板边缘加工有导电密封衬垫的嵌槽，板卡完全插入后，前面板和机箱框架的衬垫压紧，既实现EMI屏蔽，把板内高速数字电路的辐射泄漏限制在机箱内部，也阻挡外界潮气、盐雾沿面板缝隙进入槽位。

　　从使用场景倒推细节设计：野外车载平台会持续经历路面带来的随机振动，板卡上所有质量较大的元件——比如大容值钽电容、电源模块、加固连接器——都不能仅靠PCB焊盘承载，必须通过固定点把载荷传递到金属冷板上，避免长期振动后焊盘疲劳断裂。板卡四角和长边的刚度也做了针对性加强，防止振动过程中板体发生谐振，连带侧边散热面出现微观相对滑动，长期磨损后接触热阻逐年升高。后端和背板对接的连接器区域，设计了导向销孔，插板时即使存在少量对位偏差，导向结构也会先把板卡拉正，再让多排差分信号针脚同步啮合，避免弯针事故。

　　日常维护层面，这种传导冷却板卡不需要清理板上风扇滤网，插拔更换单块板卡时松开楔块、用前面板的助拔器把板从背板连接器里均匀顶出即可，不会因为单侧施力掰弯背板。整套结构把散热、电磁屏蔽、抗振动、机械锁紧四个核心需求整合在同一块板体上，完全适配密闭加固电子设备的装机要求。
