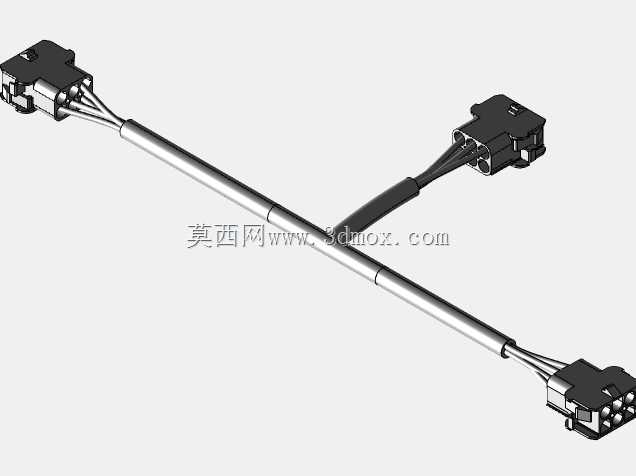

多接头分路绝缘线束结构设计

这类分路绝缘线束多应用在工控设备内部板卡供电、伺服驱动信号传输、小型机电产品内部电路连接场景中，核心作用是实现不同功能模块间的电力与信号稳定传输，同时通过绝缘防护结构规避线路短路、磨损、信号干扰等常见工程问题。从实际使用需求出发，设计时首先要匹配对接端的接插件针脚定义，三个接头分别对应不同的对接端口，主杆线束整合多组导线，分支位置做了应力分散处理，避免设备运行过程中反复拉扯导致线芯断裂。线束的绝缘套采用分段包覆设计，主干部分的绝缘层厚度根据内置导线总截面积调整，分支引出位置做了渐变过渡，既保证弯折时的柔韧性，又能在穿线装配时减少与设备过线孔的摩擦阻力。安装边界方面，三个接头的插接端都做了定位卡扣结构，装配时无需额外对准标记，卡扣卡入到位后即可实现轴向固定，能承受常规设备振动工况下的拉脱力，不会出现接触不良的问题。线束整体的弯折半径预留了足够余量，在设备内部布线时可以顺着钣金走线槽排布，不需要强行弯折损伤线芯，主干部分的外径控制适配常规的线卡固定尺寸，装配时可以用标准尼龙扎带直接固定在设备内部安装柱上，不需要定制特殊固定件。设计过程中要重点考虑分支点的位置精度，三个接头的相对距离要匹配设备内部三个对接端口的实际间距，避免装配时出现线束拉扯或者余量过长堆积的问题，绝缘层的材质选择兼顾耐温与耐磨特性，适配设备内部长期运行的温升环境，接插件的针脚压接位置做了密封处理，防止潮湿环境下出现针脚氧化锈蚀的问题，保证长期通电接触的稳定性。这类线束在实际选型时，需要根据传输的电流大小匹配对应线径的内芯导线，信号传输回路还要考虑屏蔽层的设置，避免动力线路对信号产生干扰，三维建模过程中要准确还原线束的自然弯折形态，模拟实际装配时的走线状态，提前排查是否会与设备内部其他运动部件产生干涉，避免后期装配时出现线束被挤压磨损的隐患。
