带三通分支与接插件的工业布线线束

　　这类带分支结构的线束，在工业电控柜内部布线、小型机电设备动力与信号传输、电源模块外接输出回路里应用十分普遍，不同于单一直通线束，它通过内置的三通拼接节点实现单路输入分两路输出的走线需求，能省去额外加装分线端子排的安装空间，在紧凑布局的设备内部优势尤其明显。实际使用场景中，这类线束常用来连接电源变压器输出端与两个不同的负载端，比如给控制板卡和执行机构分别供电，或是在信号回路里把一路传感信号分接至采集模块与显示单元，避免多根独立线束杂乱排布带来的干涉风险，也能减少接插件的总使用数量，降低回路接触不良的故障概率。

　　从功能特性上看，三个末端的接插件都做了卡扣式防脱结构，插接到位后会有明确的卡位反馈，能承受设备运行过程中的常规振动，不会因为长期小幅抖动出现松脱断电的问题；线束本身的线径选型匹配常规低压小功率传输场景，外层绝缘层具备基础的耐油、耐温特性，能适应工业设备内部临近发热元件的工作环境，不会因为长期处于40-60摄氏度的环境出现绝缘层过早老化开裂的问题。设计这类线束的时候，首先要确定三通节点的位置，这个位置不能选在线束需要弯折的活动段，要尽量靠近固定布线的区域，避免分支点长期受弯折应力导致内部线芯断裂；三个分支的长度要匹配实际安装点位的距离，预留10-15mm的装配余量即可，余量过长会导致线束堆积挤占其他部件的安装空间，余量过短则会在接插件插接时拉扯线芯，导致接点受力松脱。

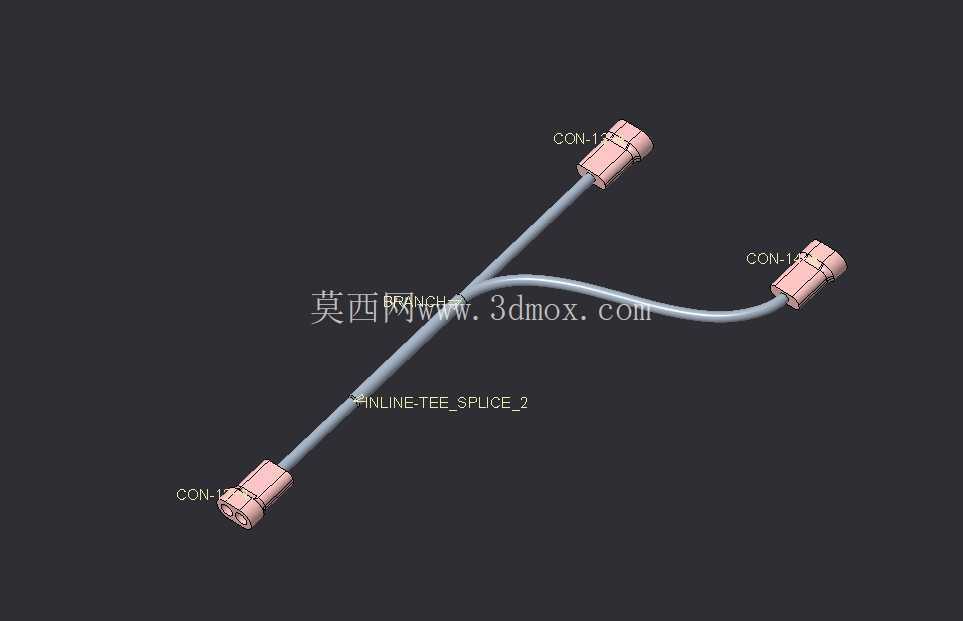

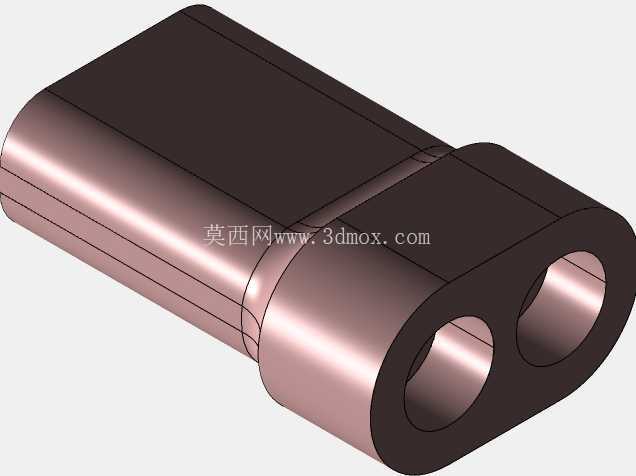

　　建模过程中要先梳理每一段线芯的走线路径，主线段从输入端接插件出发，到三通拼接节点处分成两个支路段，分别延伸至两个输出端接插件，走线时要模拟实际布线的弯曲半径，不能出现小于线径5倍的锐角弯折，否则实际生产时线束无法按照模型形态定型，会出现强行掰弯导致绝缘层受损的问题。接插件的建模要严格匹配实物的安装尺寸，插接口的卡位凸台、尾部的线皮压接段尺寸都要和实际选型的接插件一致，方便后续做装配干涉检查的时候，能准确判断接插件和周边安装板、其他元器件的间隙是否满足装配要求，通常接插件周边要预留至少5mm的手指操作空间，方便后期维护时插拔操作。安装边界方面，这类线束的固定通常采用扎带在主线段和两个支路段分别固定，固定点距离三通节点的距离控制在20-30mm为宜，太靠近节点会导致分支处应力集中，太远则会让分支段晃动幅度过大，容易和周边运动部件发生摩擦；接插件插接时要对准插口方向，不能斜向强行插入，避免插针弯折损坏。做线束展平绘图的时候，要把每一段线的长度、接插件的引脚定义、三通节点的线芯拼接方式都标注清楚，生产端可以直接根据展平图做裁线、压接、拼接工序，不需要再反复核对三维模型的尺寸，能大幅减少生产端的识图成本。

　　另外在三维装配环境里，要模拟线束的实际装配顺序，先把三个接插件分别插到对应点位，再整理线束走向固定扎带，检查整个装配过程中线束会不会和周边的螺丝、钣金锐边发生剐蹭，要是存在剐蹭风险就要调整分支长度或是固定点位置，避免后期设备运行时线皮被磨破造成短路故障。这类分支线束的设计核心是在满足分路传输功能的前提下，尽可能让走线简洁规整，减少不必要的转接环节，同时兼顾生产装配和后期维护的便利性，不能只追求三维模型里的走线美观而忽略实际生产的可制造性，比如过度追求走线横平竖直导致弯折半径过小，或是分支长度偏差导致装配时拉扯受力，这些都是实际设计过程中需要反复校验的细节。
