克利克森7277系列飞机断路器结构设计

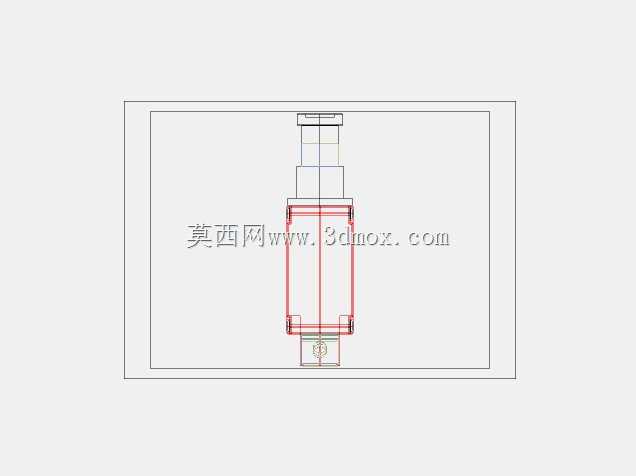

航空电气系统的可靠性直接决定飞行安全，断路器作为配电回路的核心保护元件，需要在过载、短路故障出现的毫秒级时间内完成回路切断，避免线缆过热起火、机载设备烧毁的恶性事故，7277系列断路器正是针对民用、通用飞机的低压配电回路开发的专用保护器件，适配机上14V/28V直流供电体系的各类负载回路，从航电设备、照明系统到小型作动机构的供电支路，都能见到这类器件的应用场景。从结构设计来看，该断路器采用柱式插拔安装形态，整体为细长圆柱构型，外壳采用高强度耐温工程塑料包裹内部热脱扣、电磁脱扣双金属组件，上端设置操作复位按钮与状态指示标识，下端为插拔式接线端子，中部预留标准安装卡圈槽位，适配航空配电盘的标准开孔安装尺寸，安装时无需额外紧固件，直接卡入面板开孔即可完成固定，接线端采用防松插片结构，可抵御飞行过程中的持续振动、温度交变带来的连接松动风险，完全符合机载设备的环境适应性要求。设计过程中需要重点考量几个核心边界：首先是安装空间的适配，机上配电盘的安装密度极高，单器件的径向尺寸需要严格控制在标准开孔公差范围内，轴向长度要匹配配电盘背后的布线空间，避免与后部线束、相邻器件产生干涉；其次是脱扣特性的匹配，热脱扣组件需要精准匹配不同线径线缆的载流量曲线，在长期过载1.2倍额定电流时按标准延时曲线脱扣，短路大电流出现时电磁脱扣机构瞬时动作，同时还要满足-55℃到125℃的工作温度范围，避免高空低温环境下脱扣特性漂移、地面高温环境下误动作的问题。另外，器件的操作手感、复位行程也经过反复调校，飞行员在佩戴飞行手套的情况下也能准确完成复位操作，状态指示标识在不同光照角度下都能清晰辨识，方便机组快速定位故障回路。这类断路器的三维建模过程，需要严格对照机载器件的安装规范，还原所有配合尺寸的公差带，尤其是安装卡圈的槽位尺寸、接线端子的插拔行程、操作按钮的突出高度，这些参数直接影响后续配电盘的装配适配性，如果建模时尺寸出现偏差，很可能导致实际装配时器件无法卡入面板、或者接线端与后部线束预留空间不足的问题。建模时还需要还原内部脱扣机构的运动行程，验证按钮操作过程中与外壳的间隙是否合理，避免出现卡滞问题，同时要考虑器件的重量分布，柱式结构的重心要与安装轴线重合，降低振动工况下的附加力矩，保证长期使用的连接可靠性。
