阿利布雷萨博鹰狮战机座舱罩设计

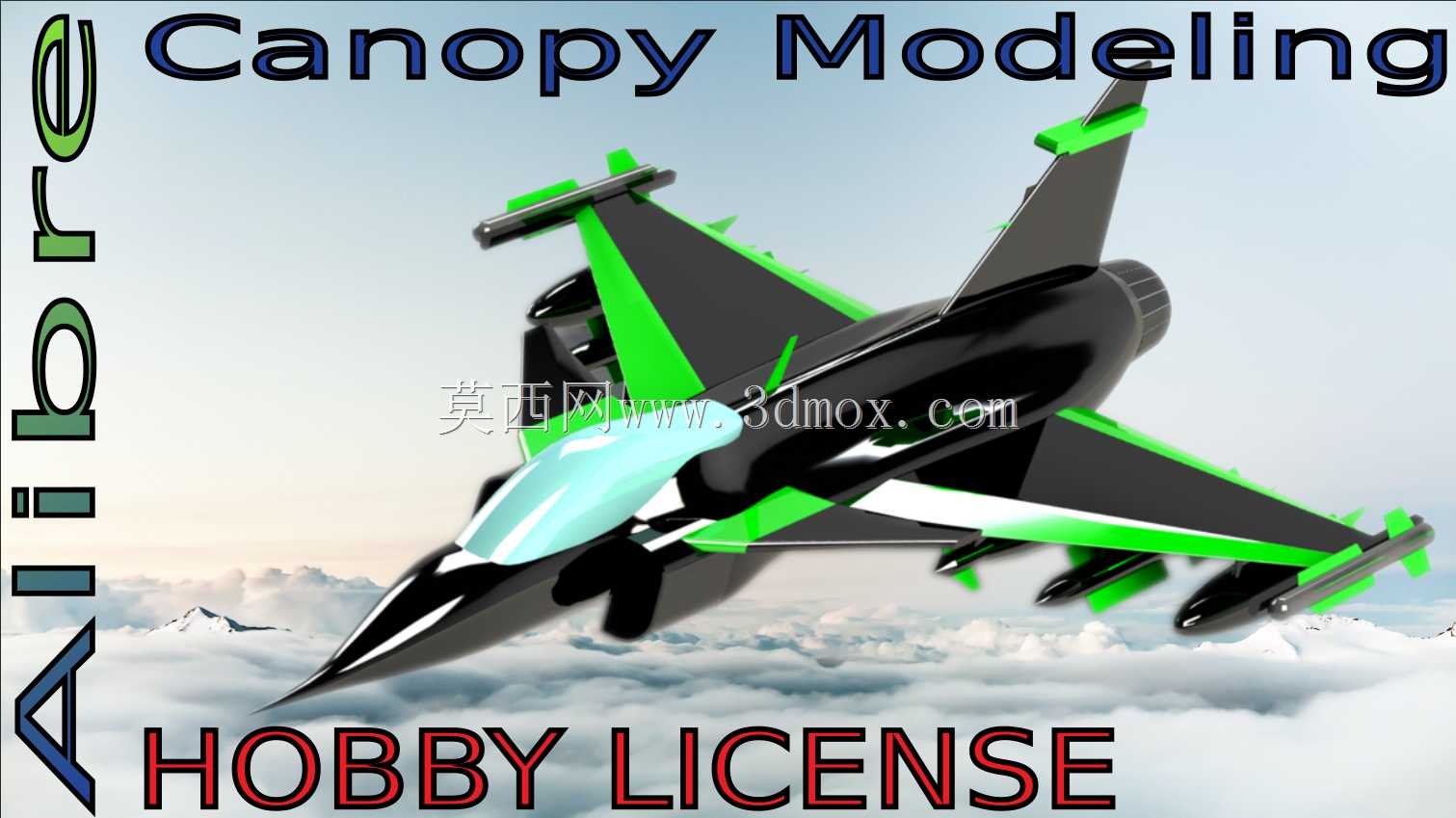

该模型聚焦于喷气式战斗机座舱罩的结构设计还原，对应机型为萨博鹰狮系列战机，核心呈现座舱罩与机身衔接区域的曲面造型、安装配合边界细节。在实际航空装备应用场景中，座舱罩是飞行员与外部环境隔离的核心结构件，既要满足高速飞行下的气动减阻需求，也要为飞行员提供足够的侧向、前向视野，同时承担座舱气密、防鸟撞、抗气流冲击的功能，其曲面曲率直接影响整机跨音速飞行阶段的阻力系数，也关系到弹射救生过程中舱罩抛离的运动轨迹合理性。从设计思路来看，该模型的曲面构建遵循航空曲面建模的连续性要求，座舱罩前缘与机头雷达罩后端的衔接处做了G2连续过渡，避免高速飞行时产生局部激波阻力；舱罩侧缘与机身蒙皮的贴合边界预留了密封件安装槽位，对应实际生产中橡胶密封带的装配空间，槽宽与深度匹配现役战机常用密封件的尺寸规格，可直接用于装配干涉校验。模型还原了舱罩整体的流线型外形，整体曲面从风挡区域的大倾角过渡到座舱后部的收敛段，风挡区域的光学平直度对应区域做了曲面曲率一致性处理，避免出现光学畸变影响飞行员观测；舱罩后部与机身背鳍的衔接处做了平滑收边，匹配整机的隐身修型需求，减少侧向雷达反射截面积。在安装边界设计上，模型还原了座舱罩底部的连接铰点位、锁扣安装座位置，铰点的转动轴线与实际机型的舱罩开启轨迹匹配，可用于模拟舱罩开启、关闭的运动过程，校验开合过程中与周边机身结构、机载设备的干涉情况；锁扣座的安装孔位、定位基准面均做了细节还原，可直接用于后续结构强度仿真的模型导入，也可作为航模制作、航空科普教具的结构参考。对于结构设计从业者而言，该模型的曲面构建逻辑可作为复杂双曲率航空透明件建模的参考案例，其曲面分面、边界约束的处理方式，同样适用于高速载具的流线型外覆盖件设计；对于航模研发人员来说，该模型的外形尺寸比例准确，可直接提取曲面用于制作模具，生产仿真航模的座舱罩配件，也可用于流体仿真验证，获取不同飞行姿态下座舱区域的气流分布数据，优化航模的飞行稳定性。
