矢量导航VN-100坚固型惯性测量单元结构

在军工装备、无人载具、高动态运动平台的姿态感知系统搭建中，惯性测量单元是核心的姿态解算硬件，直接决定平台运动状态采集的精度与抗干扰能力，这款矢量导航推出的坚固型IMU，正是面向严苛工况下的姿态测量需求设计的传感部件。从实际选型适配的角度看，这类IMU常被部署在野外作业的无人车、高速机动的无人机、舰载稳定平台、装甲车辆的火控姿态校准单元中，需要承受强振动、宽温域变化、瞬时冲击等复杂工况，因此结构设计上的防护优先级远高于普通消费级传感部件。

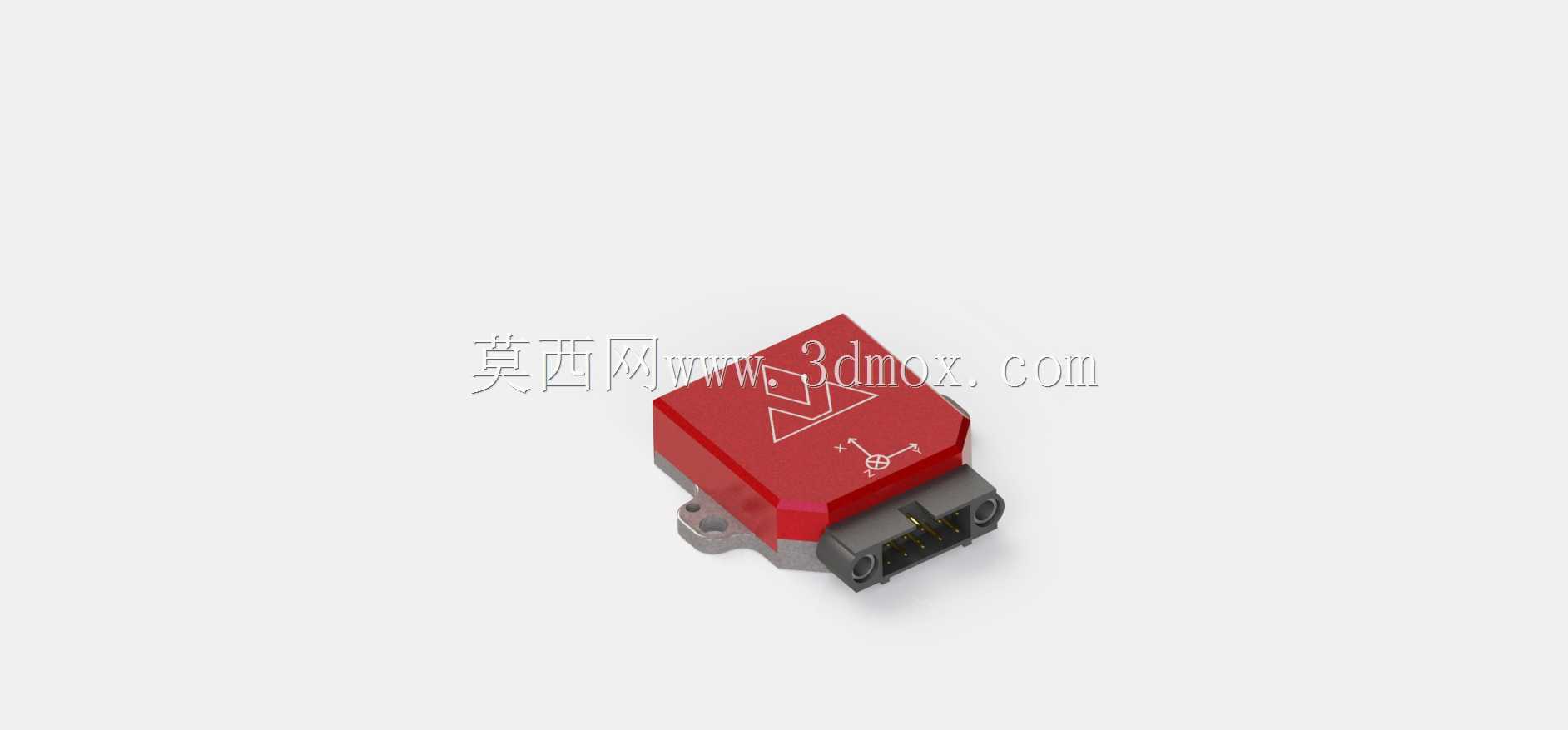

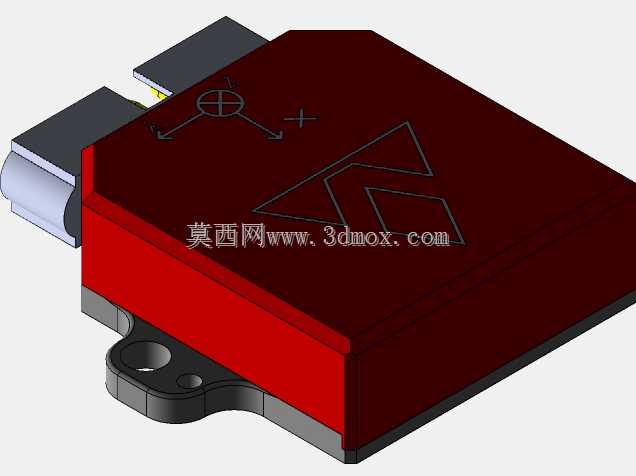

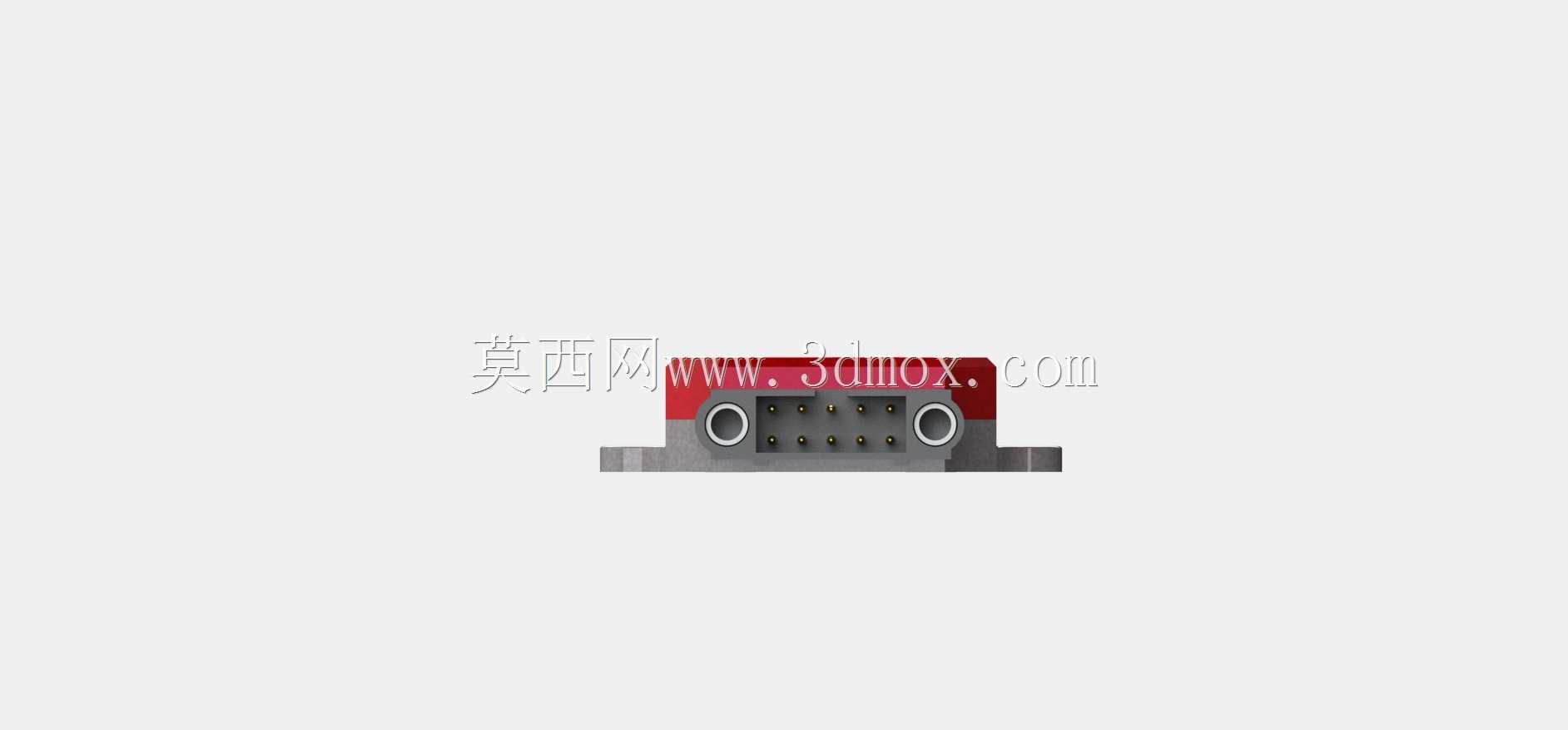

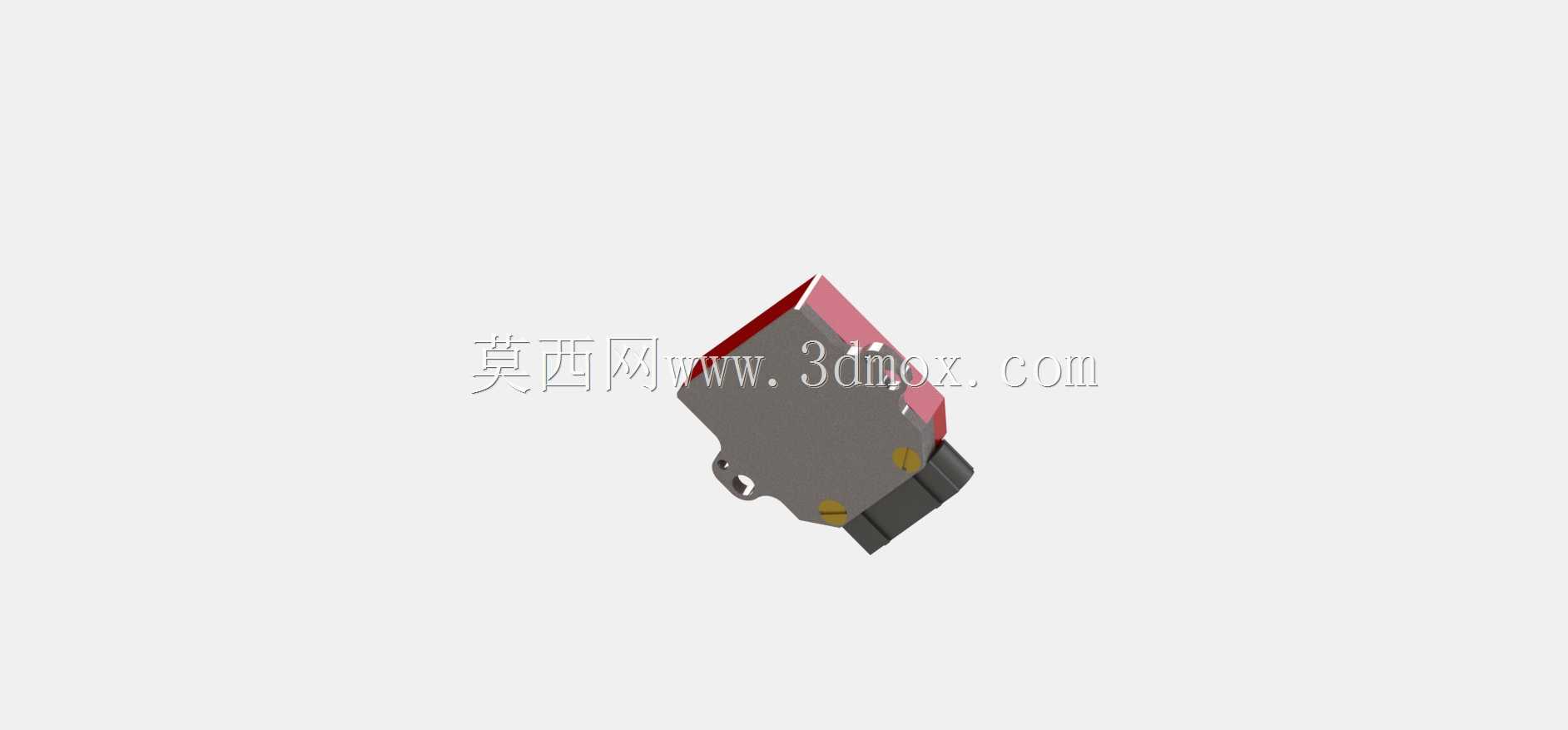

从结构设计思路来看，这款产品采用上红下黑的分块式壳体布局，上部红色端盖为硬质防护层，表面做了防滑耐磨的哑光处理，端盖上蚀刻有品牌标识与安装对位基准标记，方便装配时快速确认安装朝向，避免轴向装反带来的坐标系标定误差。下部基座采用金属材质加工，兼顾散热与结构强度，侧边预留的多针接插件为标准化工业接口，可直接对接通用航插线束，减少选型时的接插件适配工作量。安装基座上预留了两个对称的固定孔位，孔位周边做了局部加厚处理，可承受高强度螺栓的锁紧力，避免长期振动下固定位出现应力开裂。

实际安装边界方面，这款IMU整体为紧凑型方块结构，上部壳体的棱边做了小尺寸倒角处理，既避免锐边划伤装配人员，也能减少安装空间内的干涉风险，整体安装高度控制在较低区间，可适配狭窄的设备舱内安装场景，不需要为其预留过大的竖向安装空间。接插件朝向侧方引出，线束弯折半径可控制在常规工业布线要求范围内，不会因为线束走向问题额外占用安装空间。

功能特性上，坚固型的结构设计可承受高量级的随机振动与瞬时冲击，满足军工级设备的环境适应性要求，壳体的密封结构可阻挡野外作业时的粉尘、溅水侵入内部电路，保证在复杂户外环境下长期稳定工作。建模过程中完整还原了壳体的分模线、接插件的针脚布局、安装孔的位置公差、表面标识的蚀刻细节，可直接用于设备整体装配的干涉检查、安装支架的配套设计，也可作为姿态感知系统布局仿真的参考模型，帮助结构工程师在方案阶段就完成安装位的适配验证，减少后期实物打样的迭代次数。在做无人平台的舱内布局设计时，这类高精度IMU的安装位置需要尽量靠近载具的质心位置，模型的精准尺寸还原可以帮助工程师提前确认安装位与周边线束、其他电控部件的间隙，避免出现装配干涉，同时可以提前设计匹配的减震安装支架，保证IMU的工作环境符合精度要求。
