带安装支架的工业光电检测传感装置

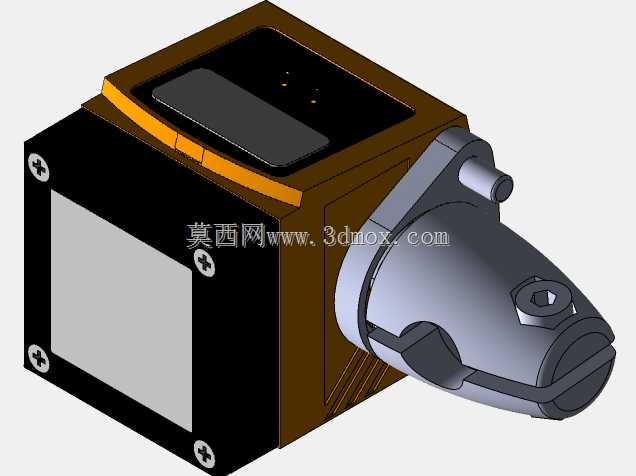

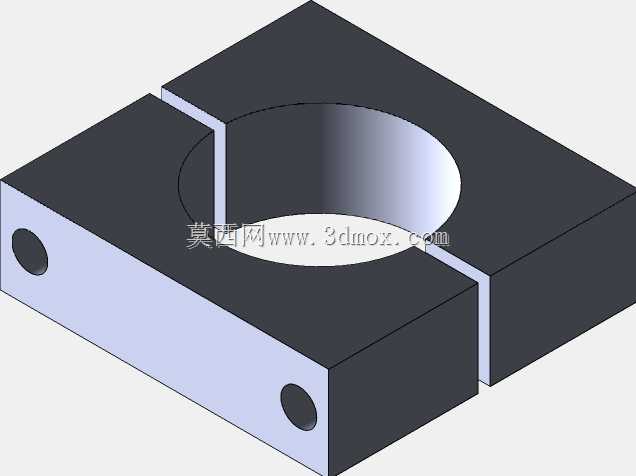

这款带集成安装支架的传感装置，主要面向工业自动化产线的工件到位检测、位置确认、物料存在性判别场景，在流水线分拣工位、自动化装配站、物料输送转接点都有广泛适配空间，能够替代传统的机械行程开关，实现无接触式的检测反馈，减少机械碰撞带来的元件损耗与检测误差。从结构设计来看，传感主体采用方型壳体布局，正面预留检测面与状态指示区域，顶部的状态显示窗可直接反馈当前检测通断状态，方便现场运维人员快速排查工位检测状态，无需额外外接指示元件。侧面集成的旋转式安装支架是这款结构的核心设计点，支架采用铰接式锁紧结构，可绕传感主体侧部的转轴实现多角度调节，调节到位后通过端部的内六角锁紧螺钉即可完成角度固定，能够适配不同安装面的朝向需求，无需额外定制转接弯板，大幅降低现场安装的辅件成本。在安装边界上，传感主体的方型壳体采用标准工业传感元件的通用安装孔距，四个角位预留十字槽沉头螺丝安装位，既可以通过侧部支架完成夹持式安装，也可以直接通过壳体螺丝孔固定在设备安装板上，适配两种主流的工业传感安装方式。支架的夹持端采用开口式抱箍结构，可适配不同直径的安装圆杆，也可通过转接板固定在型材机架上，安装兼容性覆盖了现有自动化设备的主流机架结构。设计过程中重点考虑了现场安装的调试便利性，支架的旋转阻尼经过适配，锁紧前可手动调整检测角度，单人即可完成对位调试，无需额外辅助固定；壳体边角做了小圆弧过渡处理，避免安装调试过程中锐边划伤操作人员，同时壳体的拼接结构采用卡扣加螺丝的双重固定方式，能够适应工业现场的轻度振动工况，避免长期运行后壳体松脱导致检测位置偏移。检测面的凹陷设计可减少现场粉尘、切削液飞溅对检测镜片的直接污染，延长日常维护的清洁周期，在轻度油污、多尘的机加工产线场景也能稳定运行。
