老式步枪唐式瞄准器结构设计

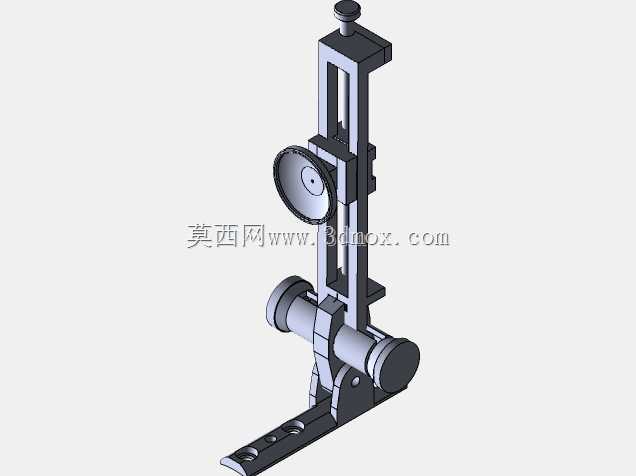

这款唐式瞄准器主要适配老式栓动步枪，在轻武器射击场景中承担远距离弹道修正与瞄准基准定位的作用，区别于常见的缺口式照门，该结构通过多轴调节机构实现高低、方向两个维度的射表参数匹配，适配不同射击距离下的弹道下坠量与风偏修正需求。从结构设计逻辑来看，整体采用立式框架作为主体承载结构，底部设置带安装孔的连接基座，可通过紧固件与步枪机匣上方的安装位刚性连接，安装基座的孔位间距与贴合面弧度完全匹配对应型号步枪的机匣顶面轮廓，保证安装后无旷量、瞄准基准不偏移。立式框架上部设置带旋钮的升降调节组件，旋钮表面加工有细密防滑齿纹，调节时带有清晰的档位顿挫感，每旋转一格对应固定的弹道修正量，方便射手在射击过程中盲操作调整。框架中部铰接的圆形照门盘是核心瞄准部件，盘面上加工有不同尺寸的觇孔，对应不同射击距离的瞄准视场需求，照门盘可绕铰接轴转动切换不同觇孔，转动到位后由弹性定位销锁定，避免射击过程中照门移位。下部的横向调节轴组件负责方向修正，轴体两端设置带防滑纹理的调节帽，旋转调节帽可带动整个立式框架沿横向微量摆动，修正风偏带来的弹道偏差，调节机构同样设置档位定位结构，保证调节量可量化。整个结构的运动部件之间均预留合理的配合间隙，表面做氧化发黑处理，既降低日常使用中的磨损，也避免反光干扰射手瞄准。从安装边界来看，整体高度控制在合理范围内，安装后不会遮挡步枪原有机械瞄具的视野，横向宽度不超出机匣侧面轮廓，避免携行过程中勾挂装具，底部基座的厚度经过优化，安装后瞄准线高度与步枪原有的准星高度匹配，无需额外调整准星即可完成归零。在实际使用场景中，这类唐式瞄准器主要用于中远距离的精确射击，相比普通的平板式照门，多档位的调节结构可以覆盖更宽的射程范围，觇孔式的瞄准结构也能降低射手的瞄准误差，提升射击精度。建模过程中对每个调节部件的配合公差做了还原，包括调节旋钮的螺纹导程、定位销的弹簧预紧行程、铰接轴的配合间隙都按照实物的工程参数做了对应，方便结构设计从业者参考轻武器瞄具的调节机构设计逻辑，也可作为机械调节类结构的设计参考案例。
