锅炉汽包配套吊挂支撑组件结构设计

这套吊挂支撑结构主要配套电站锅炉、工业蒸汽锅炉的汽包部件使用，在锅炉本体安装环节承担汽包本体的承重、位移补偿与定位功能，是锅炉汽水系统安装中不可或缺的受力构件。实际现场安装时，汽包作为锅炉汽水分离的核心承压部件，整体重量可达数十吨，运行过程中还会伴随热胀冷缩产生的轴向、径向位移，普通刚性支撑无法适配这种带位移的承重需求，这套吊挂组件通过铰接式吊耳配合可调吊杆结构，既可以承担垂直方向的静载荷与运行动载荷，还能预留足够的位移余量，避免汽包热胀过程中产生附加应力损伤承压壳体。

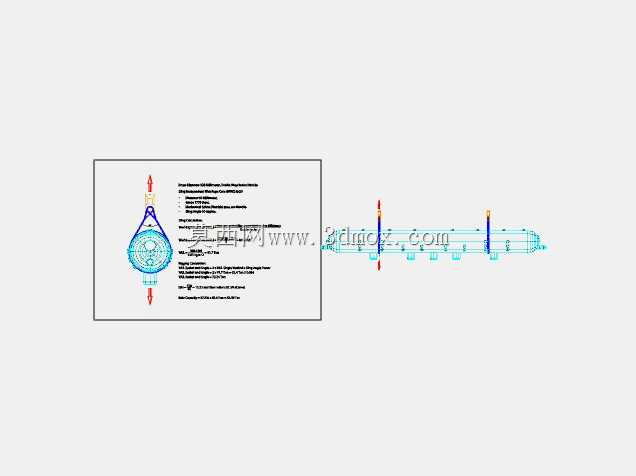

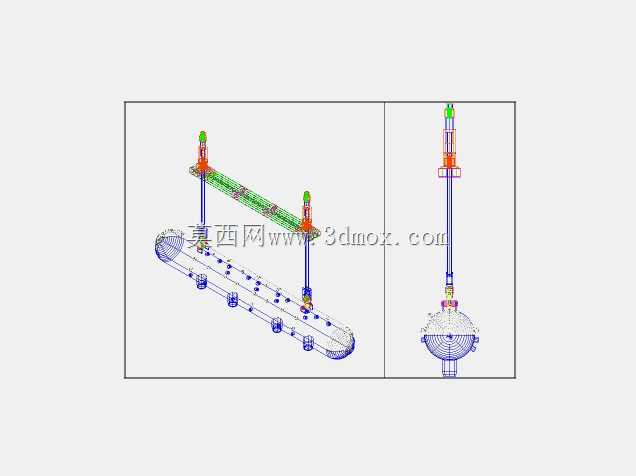

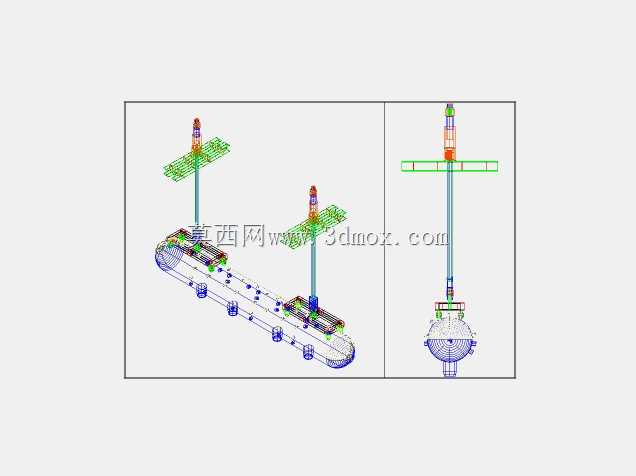

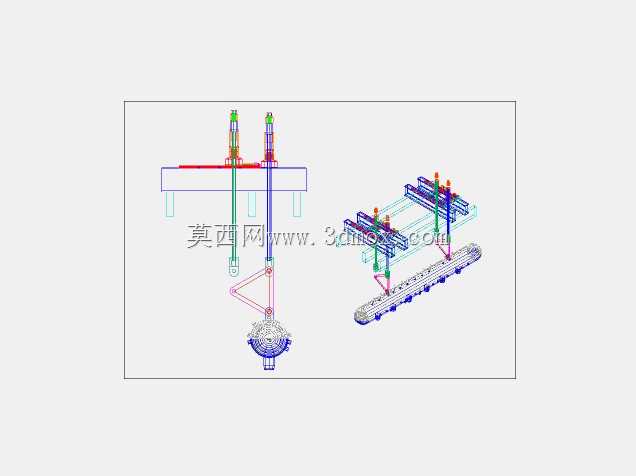

从结构设计逻辑来看，组件分为上部承载梁、可调吊杆、铰接吊耳、下部连接支座几个核心部分，上部承载梁对接锅炉钢架的顶梁结构，安装时可通过吊杆上部的调节螺母调整汽包的整体水平度，保证汽包安装标高误差控制在规范允许范围内；吊耳部分采用铰接结构，销轴连接位置预留了足够的转动间隙，可适配汽包运行过程中三个方向的小幅度位移，避免刚性连接带来的应力集中问题。下部连接支座直接焊接在汽包筒体的预设加强位置，吊耳与支座的连接面做了铣平处理，保证受力均匀传递，不会出现局部应力过大导致的筒体变形问题。

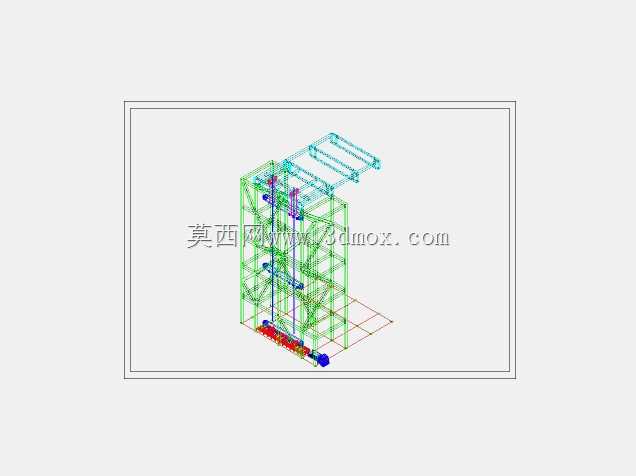

设计过程中充分考虑了现场安装的操作空间，吊杆的长度调节范围覆盖了常规锅炉钢架的安装误差区间，无需现场额外切割调整吊杆长度；吊耳的销轴采用防松脱结构，避免长期运行过程中销轴窜出引发安全隐患。安装边界方面，上部承载梁的跨度适配常规锅炉钢架的主梁间距，吊杆的中心距与汽包筒体上的焊接支座位置严格对应，安装时无需额外在筒体上动火焊接，可直接匹配预制好的汽包支座完成装配，大幅缩短现场安装的工期。

从受力特性来看，整套组件的受力路径清晰，汽包的重量通过下部支座传递到铰接吊耳，再通过吊杆传递到上部承载梁最终分散到锅炉钢架上，每个受力节点都做了等强度设计，吊耳的耳板厚度、销轴直径、吊杆的螺纹规格都经过载荷校核，可承受额定载荷下的长期运行，同时预留了足够的安全系数，适配锅炉启停过程中的载荷波动。运行过程中，铰接结构可自动补偿汽包的热位移，不会对汽包的膨胀形成约束，有效避免了承压部件因附加应力产生的疲劳损伤，提升锅炉整体运行的可靠性。
