双挂耳式钢丝绳导向滑轮结构设计

在起重吊装、索道输送、小型起重设备以及仓储提升类装置的走线布局中，钢丝绳导向滑轮是承担绳索转向、载荷承载、减少绳体磨损的核心受力部件，本次呈现的双挂耳式滑轮结构，正是针对小载荷固定点位导向场景开发的实用结构。从实际使用场景来看，这类滑轮常被用于厂房内小型物料提升的转角导向、户外轻型吊装设备的绳索换向、自动化仓储堆垛设备的钢丝绳张紧导向，也可适配小型升降机、家用简易提升装置的绳路布局，相比单臂悬挂式滑轮，双挂耳的对称安装结构能更好抵消绳索偏角带来的侧向力矩，避免长期受力后安装座变形导致的绳体脱槽问题。

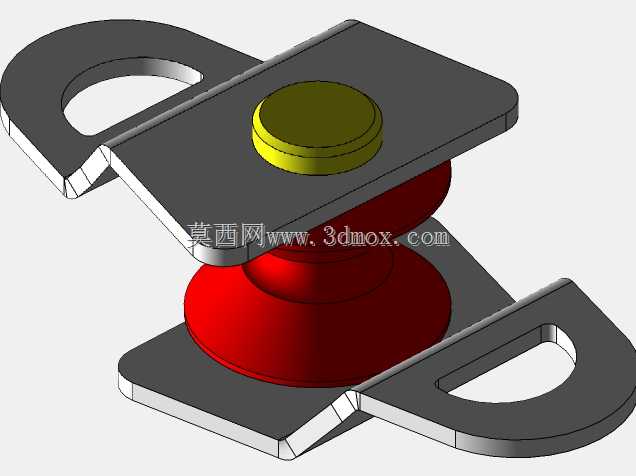

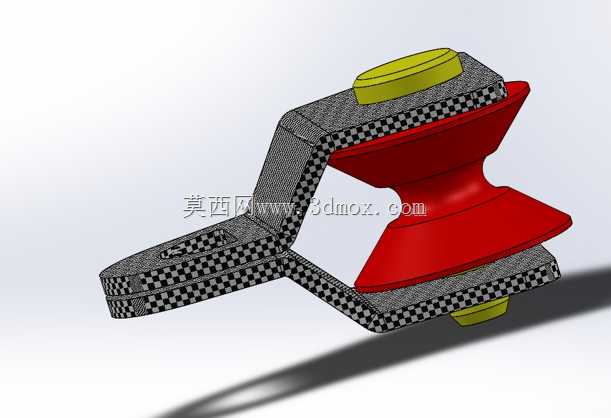

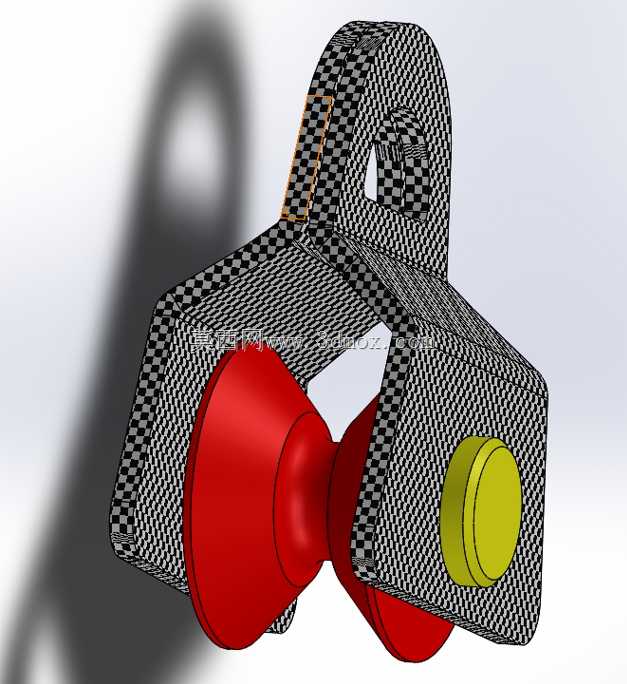

从功能特性上看，该结构采用上下夹板式安装座设计，两块带挂耳的安装板通过中心销轴夹持中部的滑轮主体，滑轮轮槽采用圆弧过渡设计，轮槽曲率匹配常规6-10mm直径的钢丝绳，能保证绳索在槽内贴合顺畅，不会出现卡绳、咬绳的情况；中心销轴端部设置限位凸台，搭配轴端挡圈实现轴向固定，既保证滑轮转动时的同轴度，也能避免长期转动后销轴窜动脱出。两侧的挂耳采用一体化折弯成型结构，挂耳上的安装孔为长圆形设计，可适配一定范围内的安装位置偏差，降低现场安装时的对位精度要求，安装时可通过螺栓直接固定在设备机架、墙面预埋板或者吊装支架上，不需要额外加工复杂的安装基座。

设计思路上，这款滑轮没有采用复杂的密封轴承结构，而是直接在滑轮中心与销轴之间预留转动间隙，适配低速、小载荷的使用场景，减少不必要的零件数量，降低整体制造成本与后期维护难度；上下安装板的边缘做了折弯翻边处理，既提升了薄板零件的结构刚度，避免板材受力后翘曲变形，也能在轮体两侧形成简易的挡边结构，防止钢丝绳在偏角过大时从轮槽中脱出。滑轮主体的轮缘做了圆弧倒角处理，不会对钢丝绳表面的钢丝造成切割性损伤，能有效延长钢丝绳的使用寿命。

从安装边界来看，该结构整体轮廓紧凑，两侧挂耳的安装孔中心距与整体厚度适配常规的型材安装面，安装后突出安装面的尺寸较小，不会占用过多的设备周边空间；中心销轴的高度经过匹配计算，保证滑轮转动时轮体与上下安装板之间留有均匀的间隙，不会出现转动摩擦卡滞的问题，同时间隙控制在较小范围，避免绳索在晃动时卡入轮体与安装板的缝隙中。在实际选型适配时，需要根据使用场景的额定载荷匹配对应厚度的安装板材与销轴直径，同时确认轮槽尺寸与所用钢丝绳直径的匹配度，保证绳索与轮槽的接触面积符合受力要求，避免局部应力过大造成轮体或者绳索的过早损耗。
