1000磅级MS3314悬挂吊耳结构设计

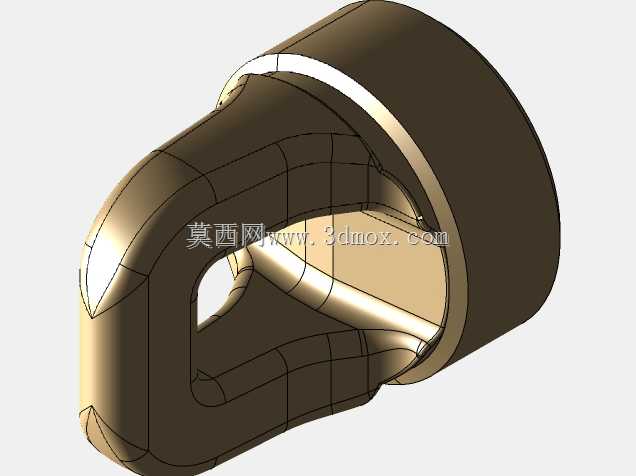

在起重吊装、重型设备挂载、工业生产线物料悬挂等场景中，悬挂吊耳是承担载荷传递的核心受力构件，本次设计的1000磅级悬挂吊耳，针对中小载荷的固定挂载需求做了针对性的结构优化，适配多数工业场景下的静态挂载与低频次动态起吊作业。从实际使用场景出发，这类吊耳常被用于车间内轻型工装的悬挂固定、小型起重设备的末端挂载点、仓储区域重型料架的辅助吊装位，也可作为特种车辆外挂部件的连接基座，使用过程中需要同时承受垂直方向的静载荷与作业过程中产生的小幅横向摆动力，因此结构设计阶段优先保障受力路径的连续性，避免应力集中带来的断裂风险。整体结构采用一体化锻压成型的构型思路，主体分为圆柱安装段与钩状挂载段两个部分，圆柱安装段的外圆面做了高精度公差控制，可直接与对应规格的安装基座内孔配合，端面贴合后可通过焊接或者径向顶丝完成固定，安装边界清晰，不需要额外加工复杂的适配结构，现场装配时仅需要保证安装孔的同轴度即可完成装配，大幅降低现场施工的难度。钩状挂载段的内弧面做了圆滑过渡处理，挂点接触位置的圆角经过反复校核，既能够保证与卸扣、吊环等标准吊装配件的配合间隙，又能避免尖锐棱边对吊装索具造成的磨损，挂载段侧面开设的减重孔并非单纯为了降低重量，孔位的边缘同样做了全圆角打磨，在减少整体用材的同时，不会因为开孔破坏整体的受力结构，经过受力仿真验证，1.5倍额定载荷下开孔位置的应力集中系数远低于材料许用值，完全满足日常使用的强度要求。设计过程中特意规避了传统吊耳常见的棱角突兀问题，所有外轮廓的转折位置都做了R角过渡，一方面是减少热处理过程中产生的应力开裂风险，另一方面也能避免装配和使用过程中尖锐边角对操作人员造成划伤。圆柱段与钩状段的连接位置做了加厚处理，这个位置是整个吊耳受力最大的截面，日常挂载时载荷会通过钩状段传递到这个连接截面，再传导到安装基座上，加厚处理后截面的抗弯模量得到提升，即使承受偏载载荷也不会出现根部断裂的问题。从安装适配性来看，这款吊耳的圆柱段长度经过优化，既能够满足多数安装基座的孔深要求，又不会因为过长导致安装后出现多余的伸出段干扰周边部件，挂载端的开口尺寸适配行业内通用的1000磅级卸扣规格，不需要单独定制配套的吊装配件，选型替换时可以直接对应原有安装位完成更换，减少备件采购的品类压力。实际使用中，这类吊耳不需要做复杂的日常维护，仅需要在每次起吊前检查表面是否存在裂纹、明显变形即可，一体化的结构没有活动连接部件，长期使用也不会出现松动脱落的问题，可靠性远高于拼接式的挂载构件。
