多足壁面吸附式检测作业机器人结构

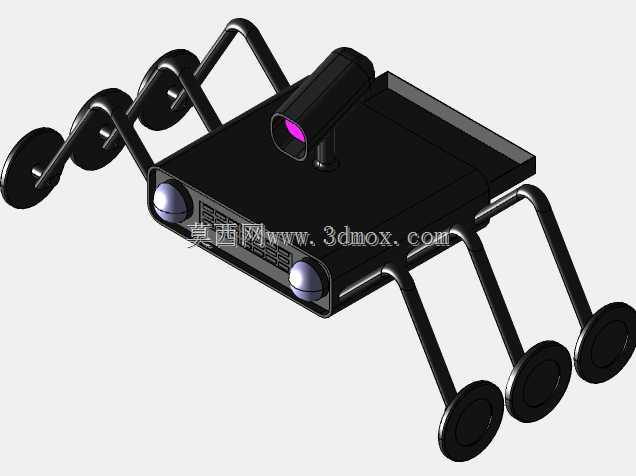

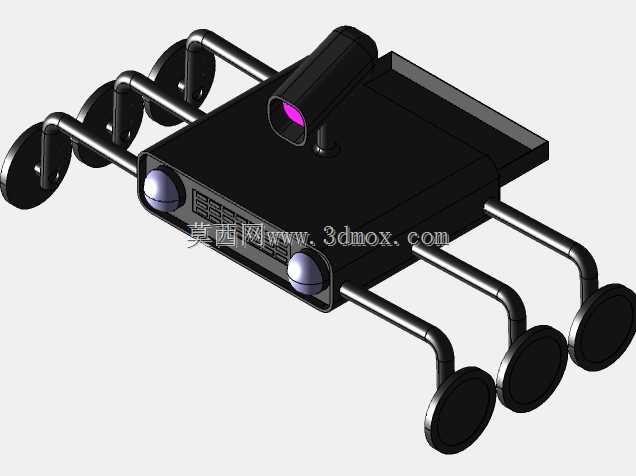

该结构针对垂直壁面、曲面罐体等人工难以抵达的检测作业场景设计，可搭载视觉检测模块完成工业罐体焊缝排查、建筑外墙缺陷巡检、大型设备外表面状态采集等任务，替代人工完成高危环境下的常态化巡检作业，降低高空、密闭空间作业的安全风险。整机采用对称式多足布局，单侧设置三组弯折式支腿，支腿末端配置圆形真空吸附盘，通过交替吸附释放的步态逻辑实现壁面稳定移动，可适配一定曲率的弧形壁面，相比轮式壁面移动结构，对壁面平整度的容忍度更高，遇到焊缝凸起、局部小范围凹陷时仍能保证至少三组吸附盘处于有效贴合状态，避免滑脱风险。主体承载舱采用扁平化盒式结构设计，顶面预留模块化安装位，可根据作业需求更换可见光摄像头、红外热成像仪、涂层测厚探头等不同检测组件，图中搭载的单轴俯仰云台可带动检测模块实现垂直方向的角度调整，配合整机移动完成不同高度位置的检测数据采集。承载舱前端设置两组球形缓冲触头，在移动至壁面边界、遇到突出障碍物时可触发位置反馈，避免结构硬碰撞损坏。支腿采用圆管弯折成型结构，在保证结构强度的同时降低整体自重，减少吸附机构的负载压力，支腿与主体舱的连接位置做了加强处理，可承受移动过程中产生的交变载荷。设计阶段重点考量了安装边界与尺寸适配，整机厚度控制在较低范围，降低壁面作业时的风阻影响，支腿展开后的跨距经过反复校核，既保证移动时的支撑稳定性，又避免跨距过大导致的转弯半径增加，可在狭窄的壁面作业区域完成转向、横移等动作。吸附盘的选型匹配了常见的金属、混凝土、玻璃等壁面材质的吸附需求，管路内置在支腿圆管内部，避免移动过程中管路剐蹭壁面造成损坏。主体舱内部预留了控制板、真空发生组件、供电模块的安装空间，各组件的安装位置做了重心配平，保证整机吸附时各支腿受力均匀，不会出现单侧载荷过大导致的吸附失效问题。
