电源变压器配套鼠笼式转子结构设计

　　在中小功率电源变压器的配套旋转式电磁转换单元中，转子是实现电磁能量向机械能传递的核心执行部件，本次呈现的鼠笼式转子结构，主要适配工频供电场景下的小型电源变压器配套动力输出需求，常见于嵌入式工控电源模块、小型机电一体化供电单元的内置散热驱动、调压执行机构中，区别于传统独立电机的转子设计，该结构直接与变压器的磁路框架做适配设计，无需额外加装独立的定子支撑构件，能够大幅压缩整套变压-动力集成单元的轴向安装空间。

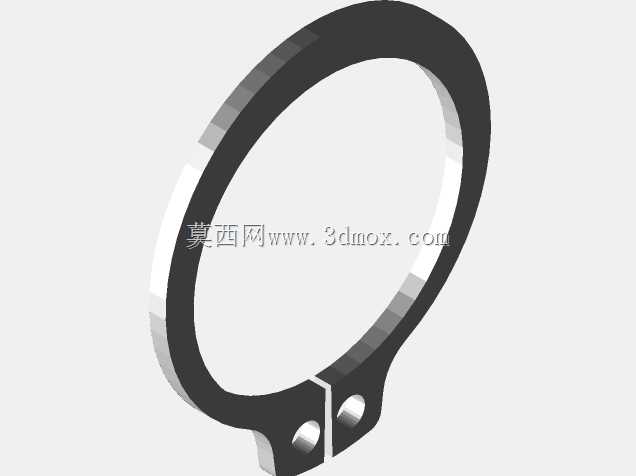

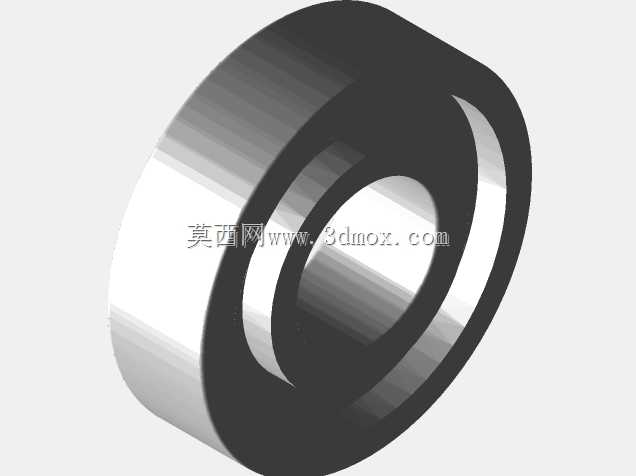

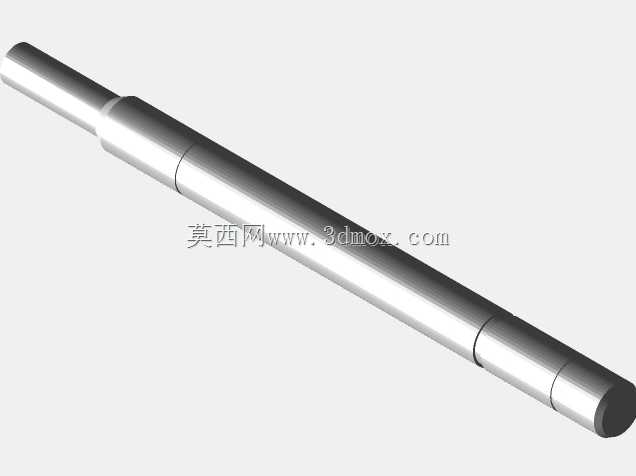

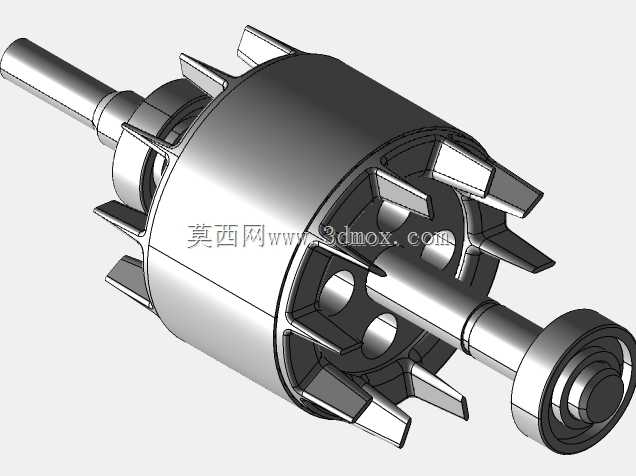

　　从实际功能特性来看，该转子采用斜槽式鼠笼导条结构，导条与两端的端环采用一体化铸造成型工艺，导条沿转子铁芯外圆做均匀斜向排布，能够有效削弱齿谐波带来的电磁振动与运转噪音，在变压器输出的低压工频供电工况下，启动转矩能够覆盖配套散热风扇、调压拨杆的负载需求，同时额定运转状态下的转差率控制在合理区间，避免空载状态下的无效能耗过高。转轴部分采用阶梯轴结构设计，两端的轴颈尺寸严格匹配变压器内置的粉末冶金含油轴承安装位，轴肩位置做了圆角过渡处理，减少应力集中带来的轴件疲劳风险，转轴与转子铁芯的配合面采用滚花压装工艺，保证高速运转下铁芯与转轴之间不会出现相对滑移，输出端的轴段预留了卡簧槽位，能够直接安装配套的传动轮或者扇叶，无需额外做轴面二次加工。

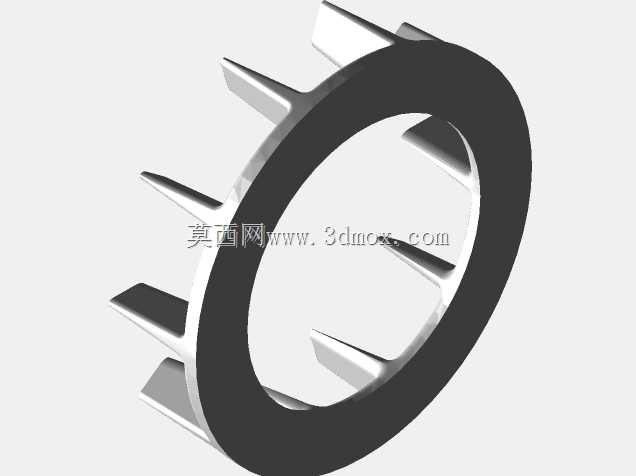

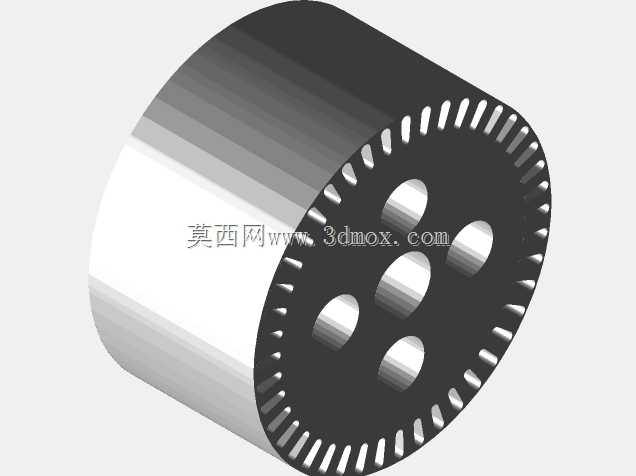

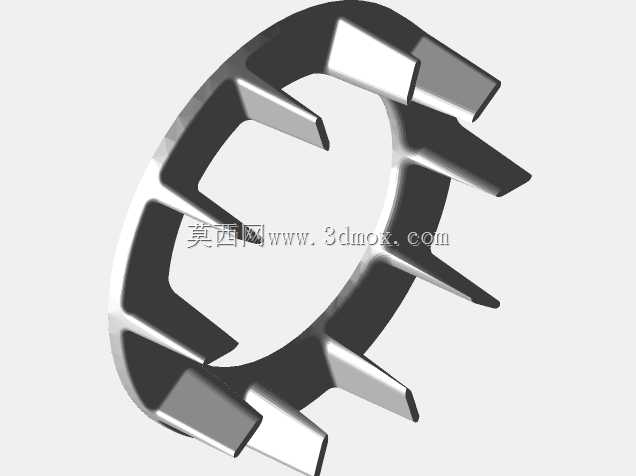

　　从设计思路层面来看，该转子的铁芯冲片采用高导磁低损耗的硅钢片叠压而成，叠片之间做了绝缘氧化层处理，减少交变磁场下的涡流损耗，叠压后的铁芯外径与变压器内置的定子磁极内圆保留均匀的气隙，气隙尺寸控制在0.2-0.3mm区间，既保证磁路的磁阻处于合理范围，又避免加工装配误差导致的定转子扫膛问题。鼠笼导条的截面采用梯形结构，靠近铁芯外圆的导条宽度略大于内侧，能够优化启动时的电流集肤效应，提升启动阶段的转矩输出能力，两端的端环外侧做了均匀分布的风叶结构，转子运转时能够带动周边空气形成定向气流，直接对变压器的绕组、铁芯进行散热，省去了额外加装独立散热风轮的成本与空间。在安装边界尺寸上，该转子的总轴向长度控制在适配小型电源变压器内腔的尺寸范围内，铁芯段的长度与变压器磁极的轴向宽度完全对齐，保证磁路耦合的有效面积最大化，两端转轴的伸出长度根据变压器壳体的轴承安装位深度做匹配设计，非输出端的轴段长度仅需满足轴承定位与轴向窜动限位需求，输出端的轴段伸出长度根据配套负载的安装厚度确定，同时轴端做了倒角处理，方便装配时快速导入轴承内圈与负载安装孔。

　　在实际应用场景中，这类集成式转子多用于自带动力散热的密闭式电源变压器、调压式变压器的电动调压机构中，在机柜内置供电模块、小型工业设备的集成供电单元中，这类结构能够有效减少独立部件的数量，降低整体装配的复杂度，同时因为转子与变压器磁路做了一体化适配，整套单元的电磁兼容性更好，不会出现独立电机与变压器之间的电磁干扰问题。结构设计过程中，针对转子的动平衡做了针对性优化，端环上预留了平衡校正的去重位置，装配完成后可以根据动平衡测试结果在对应位置去除少量材料，将转子运转时的振动量控制在允许范围内，避免长期运转下的轴承磨损、噪音过大问题。导条与端环的材质采用高导电率的铸铝材质，在保证导电性能满足电磁感应需求的前提下，尽可能降低转子的整体重量，减少转轴的负载负担，提升运转的响应速度。铁芯叠压过程中采用叠铆工艺保证叠片之间的紧固度，不会因为长期的温度交变、振动冲击出现叠片松散的问题，适配电源变压器长期连续工作的温升工况，结构的可靠性能够满足工业场景下的长期使用需求。
