扁圆截面密封储液罐体结构设计

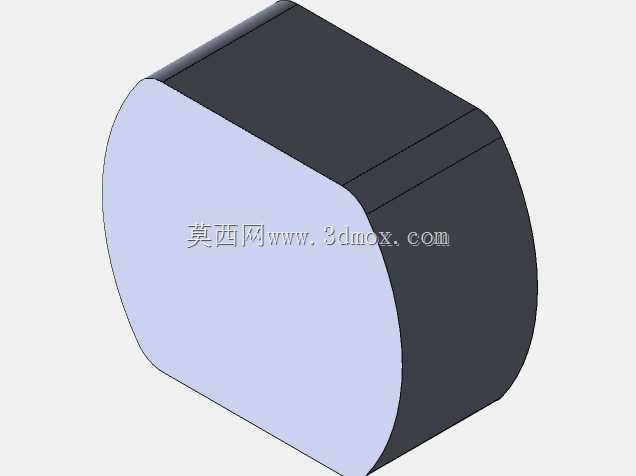

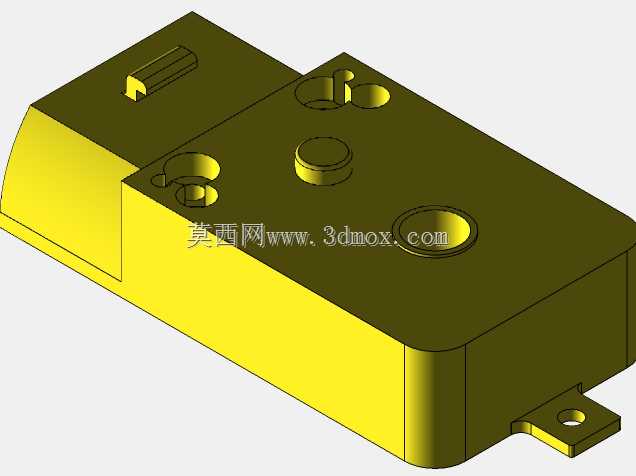

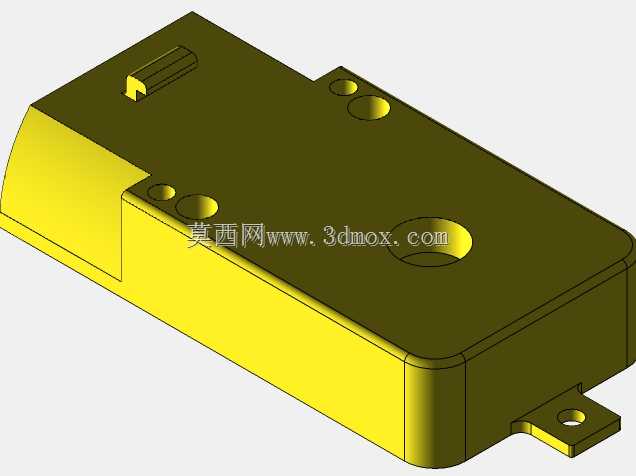

这款扁圆截面的储液罐体结构，在小型流体存储、工业配套供液场景中有着较高的适配性，不同于常规圆柱罐体的圆形截面，它采用两端圆弧过渡、侧边平直的扁式轮廓，在安装空间高度受限的设备内部布局时，能够最大化利用横向安装空间，避免常规圆柱罐在低矮舱室内出现的空间浪费问题。从结构设计逻辑来看，罐体主体采用等壁厚钣金卷制焊接成型，平直段与圆弧段的衔接位置做了平滑圆角过渡，能够有效降低内部充液承压时的应力集中系数，避免焊缝位置长期受交变载荷出现开裂渗漏的问题。两端的端盖采用整板冲压成型的平板结构，与罐体主体的连接采用环向满焊工艺，焊接坡口提前在卷制工序前加工完成，能够保证焊透深度满足低压储液工况的密封强度要求。在实际应用场景中，这类罐体常配套在小型激光加工设备的冷却液循环系统、切割设备的润滑供液回路中，也可作为小型移动式作业设备的药剂存储单元使用，扁式结构在设备移动过程中能够降低整体重心，减少液体晃动带来的设备重心偏移问题，提升移动作业时的稳定性。设计过程中需要重点控制罐体的整体安装边界，平直侧边的平面度公差需要控制在合理范围内，方便后续安装液位传感器、进出液接头等外接配件，端盖位置预留的安装孔位需要提前做翻边强化处理，避免外接接头拧紧时造成端盖局部变形。罐体的圆弧段曲率经过反复校核，既保证了内部容积能够满足额定储液量要求，又不会因为曲率过小造成钣金卷制难度提升，同时圆弧外壁可以配套安装抱紧式安装支架，不需要额外在罐体上焊接安装座，减少焊接变形对罐体整体形位公差的影响。进出液接口的位置设置在端盖下部靠近平直底边的位置，能够保证罐体内部液体可以完全排空，减少残液滞留带来的介质变质、管路堵塞问题，顶部预留的透气孔位置做了凸起翻边，避免加注液体时液体从透气口溢出。整体结构没有多余的冗余设计，所有折弯、焊接工序都适配常规钣金加工工艺，不需要特殊定制的加工模具，能够有效控制加工制造成本，同时结构强度完全满足低压常温流体存储的工况要求，在各类紧凑型工业设备的流体配套系统中有着广泛的适配空间。
