仿生六足蝎形机械行走机构设计

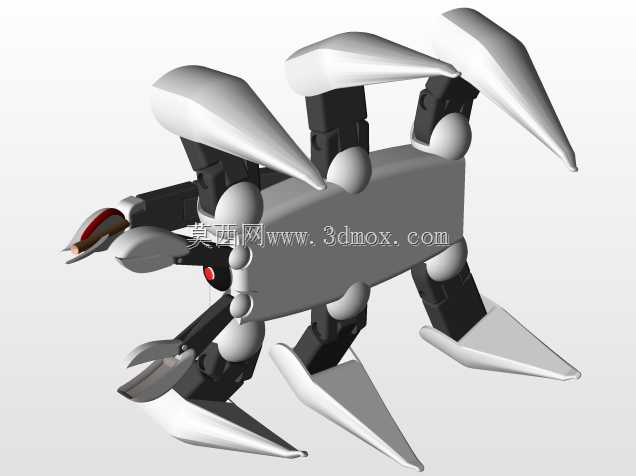

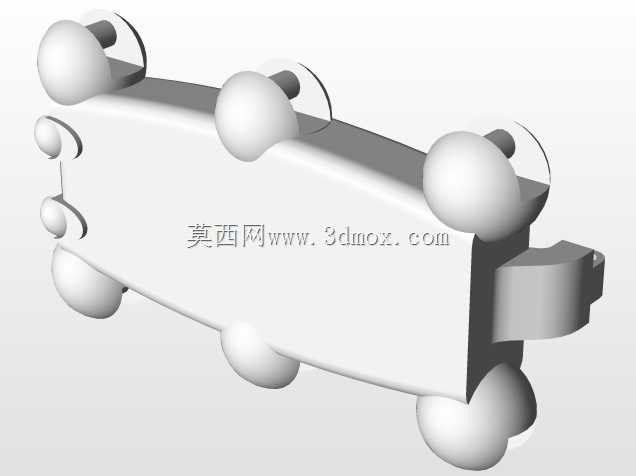

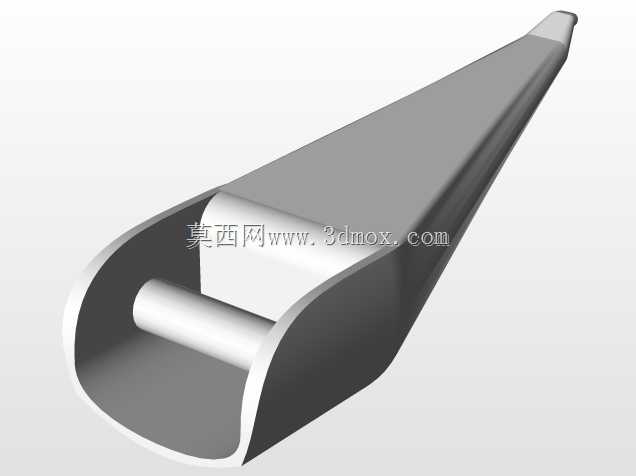

该仿生行走机构采用蝎形六足布局设计，核心面向复杂非结构化地形的移动作业场景，可搭载小型探测模块、作业执行端完成狭小空间巡检、灾害现场地形探查、特殊环境采样等任务，相比轮式、履带式移动机构，多足布局对碎石、沟壑、倾斜坡面的通过性更强，单足抬升行程可覆盖120mm高度差，整机重心控制在机身几何中心偏下位置，静态倾覆角可达35度，能在30度倾斜坡面保持稳定停靠。设计阶段优先考虑关节运动解耦的便利性，每条机械足采用三段式铰接结构，足端采用楔形仿生接触面，接触面积控制在合理范围，既保证硬质地面的支撑压强足够，又能在松软土质表面获得足够抓附力，足端与腿节的连接位置预留了传感器安装位，可后续加装触觉传感器反馈地面接触状态。机身主体采用矩形中空框架结构，框架内部预留了控制板、电池、驱动模块的安装空间，安装边界尺寸控制在320mm×180mm×110mm范围内，各腿节的运动包络线经过反复校核，行走过程中相邻足体不会发生运动干涉，步幅调节范围在0-80mm之间，可根据地形切换小步幅高频率越障模式、大步幅低频率平地行进模式。前部的蝎尾状结构采用双段铰接设计，可实现上下45度、左右60度的摆动范围，末端预留了执行器安装接口，可搭载小型夹取机构、探测探头完成近距离作业，头部位置的钳状结构采用对称开合设计，开合行程可达40mm，可完成小型物件的夹取、障碍物拨开等动作。关节连接位置采用球铰配合转动副的组合结构，既保证足体运动的灵活性，又限制了非必要方向的自由度，降低运动控制的复杂度，整机所有外露结构件均做了圆角过渡处理，避免运动过程中剐蹭线缆或外部障碍物，各铰接位置预留了润滑脂加注通道，可在长期运行后完成维护保养，保证关节转动顺畅。
