轮式牵引结构仿古火炮三维造型

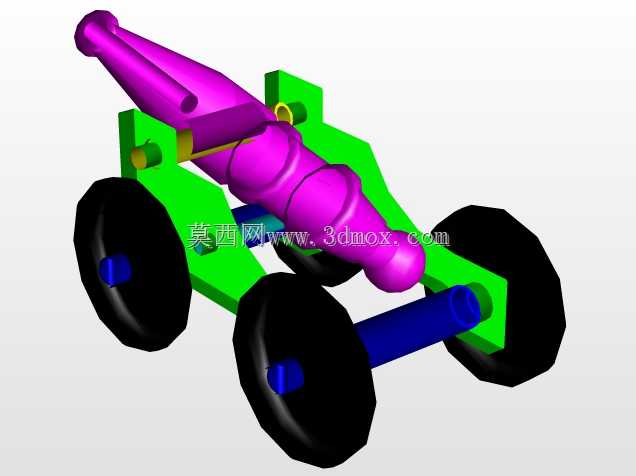

这款轮式仿古火炮结构，核心还原了早期牵引式火炮的经典布局，在科普教具、文创展陈、仿古场景搭建领域有较多应用，不少文旅场景的仿古防御点位、青少年科创教具开发、机械结构科普展示都会用到这类结构做参考。从实际功能来看，该结构保留了传统火炮的炮身俯仰调整空间、轮式行走的牵引特性，炮架采用双侧纵梁连接的框架形式，既可以承托炮身的后坐载荷，也能通过前端的连接结构实现人力或畜力牵引转场，四个大直径行走轮采用宽轮缘设计，能够适配非硬化的土路、草地等不平整路面，降低牵引时的滚动阻力，同时轮组与炮架的连接轴预留了转动间隙，保证转向时的灵活性。设计思路上没有做过度的细节冗余，优先保证核心运动关系的准确性：炮身与炮架的铰接轴位置经过配重校核，炮管重心落在铰接点靠前位置，既可以手动调整俯仰角度，也能在无额外锁止结构时保持炮口的初始朝向稳定；炮架尾部预留了支撑结构的安装位，实际使用时可放下尾撑抵消发射时的后坐位移，避免炮身整体后窜。从安装边界来看，炮身主体为变径圆柱结构，尾部外径大于炮口端，整体长度与炮架轮距的比例控制在1.8:1，保证牵引状态下的整体稳定性，不会出现侧翻风险；双侧炮架纵梁的间距略大于炮身最大外径，给炮身俯仰留出足够的活动空间，不会出现结构干涉；轮组的轴向固定采用端盖限位结构，既方便拆装维护，也能避免行走过程中轮体脱出。这类结构在建模时需要重点关注铰接副的配合间隙，炮身与炮架的连接轴采用间隙配合，既保证转动顺畅，也不会出现过大的旷量，行走轮与轮轴的配合同样预留了转动间隙，模拟真实轮组的转动特性。对于结构设计从业者来说，这款模型可以作为经典杠杆类承载结构、轮式移动承载框架的参考案例，其载荷传递路径清晰：炮身的载荷通过铰接点传递到双侧纵梁，再通过纵梁分散到四个轮轴，最终由轮组承载，整个传力路径没有冗余结构，符合早期工业产品轻量化、易加工的设计特点，炮身的变径曲面也可以作为扫掠建模、曲面过渡的练习素材，帮助建模人员掌握回转类变径零件的建模技巧。
