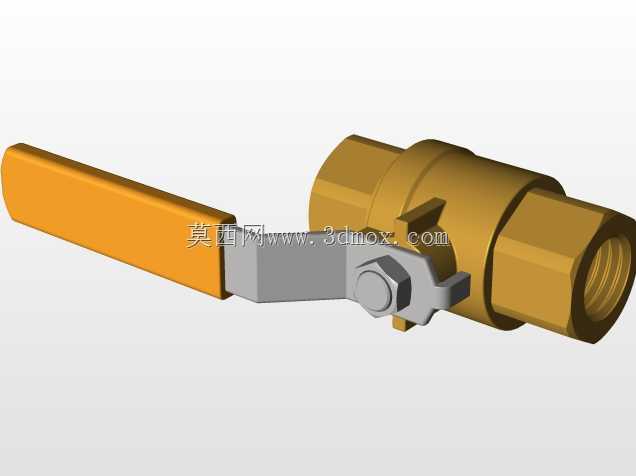

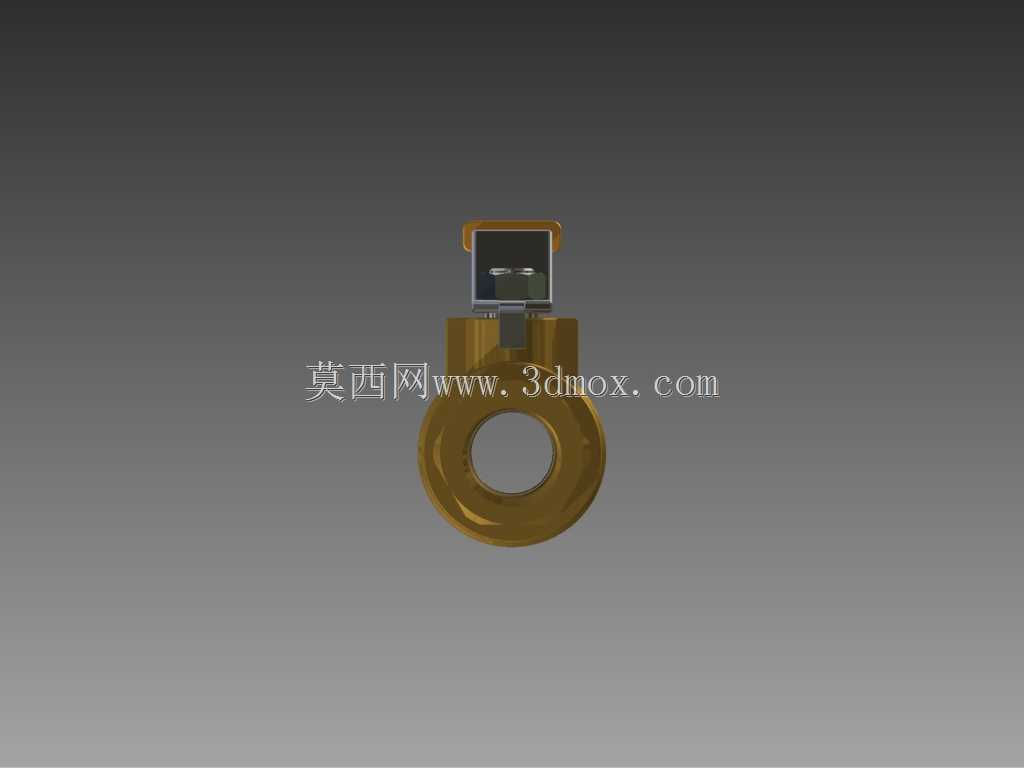

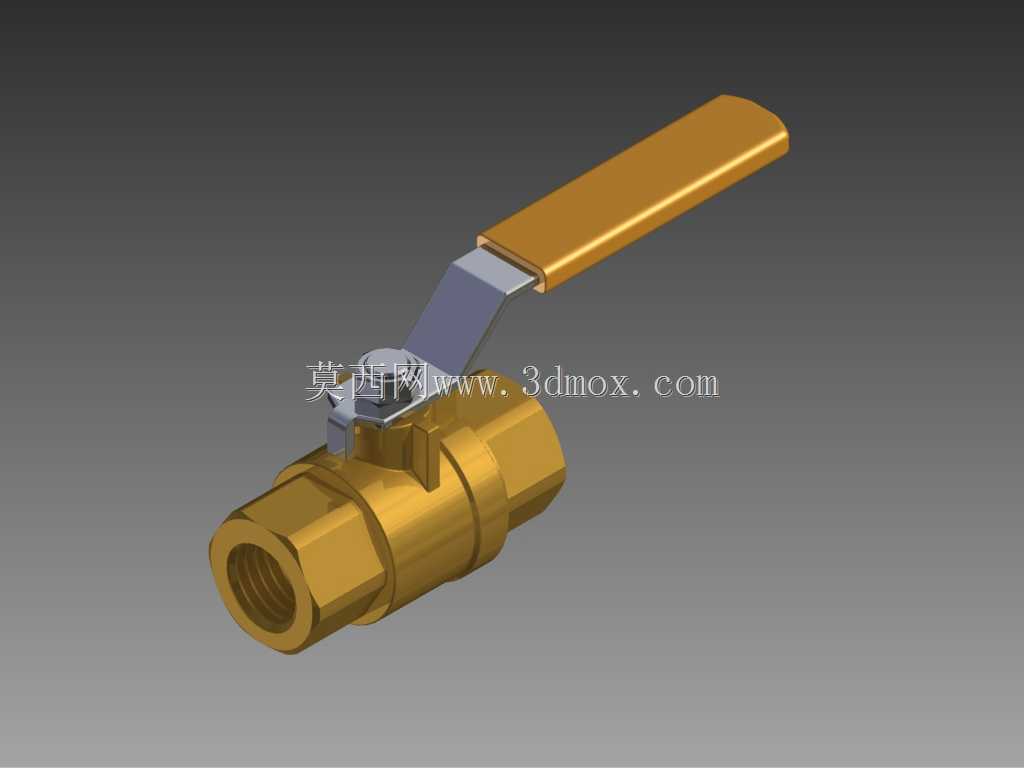

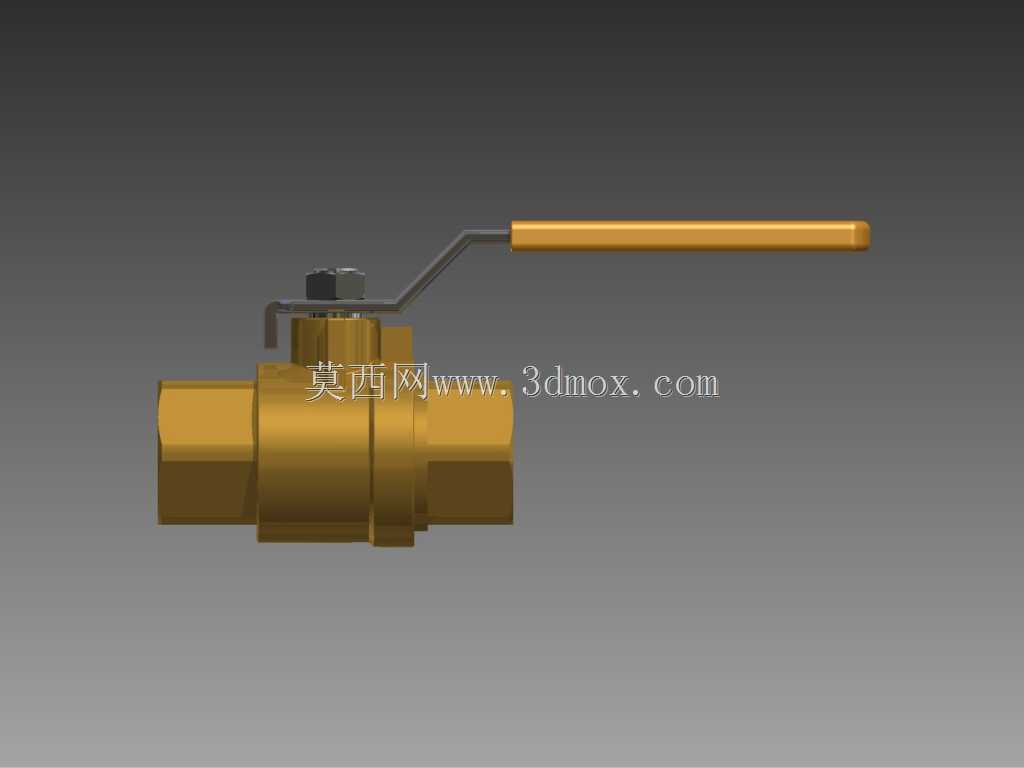

黄铜内螺纹手动小型球阀结构设计

这款手动球阀主要面向民用给排水、小型气动回路、低压液压支路、家用燃气输送等场景的通断控制需求，是小口径管路系统中应用最广泛的流体控制元件之一，可适配水、非腐蚀性气体、轻质油品等多种介质的管路通断操作，日常使用中仅需扳动手柄即可快速完成管路的导通与截断，操作力矩小，启闭迅速，无需额外辅助工具即可完成操作，适合日常频繁启闭的使用场景。产品整体采用黄铜作为主体材质，阀体采用一体式热锻成型结构，两端设置标准内螺纹接口，可直接与同规格的外螺纹管路配件旋接安装，无需额外焊接或法兰转接，安装边界紧凑，整体轴向长度较短，径向占用空间小，可适配狭窄空间内的管路布设需求，安装时仅需在螺纹处缠绕密封生料带即可保证连接密封性，安装门槛低，普通施工人员即可完成装配作业。设计过程中充分考虑了手动操作的人机工程学需求，手柄采用长条形扁平结构，表面做防滑处理，扳动角度为90度，手柄与管路平行时为全开状态，垂直时为全关状态，状态识别直观，无需额外标识即可快速判断阀门启闭状态，避免误操作风险。阀芯采用球形通孔结构，全开状态下流道与管路通径完全一致，介质流动阻力极小，压损可忽略不计，不会对管路流量造成明显衰减，同时球体与阀座密封面采用硬密封配合结构，密封性能可靠，长期使用也不易出现内漏问题。阀杆部位设置多重密封结构，可有效避免介质从阀杆配合间隙处外漏，同时阀杆设置防脱出结构，即使在管路带压状态下操作，也不会出现阀杆被介质压力顶出的安全隐患。整体结构无复杂冗余零件，拆解维护便捷，仅需拆卸端部压盖即可取出阀芯与阀座进行清洁或更换，后期维护成本极低，适配民用、小型工业场景的长期使用需求，可稳定承受低压工况下的介质压力，满足常规小口径管路的流体控制需求。
