油桶转运手推车结构设计三维作品

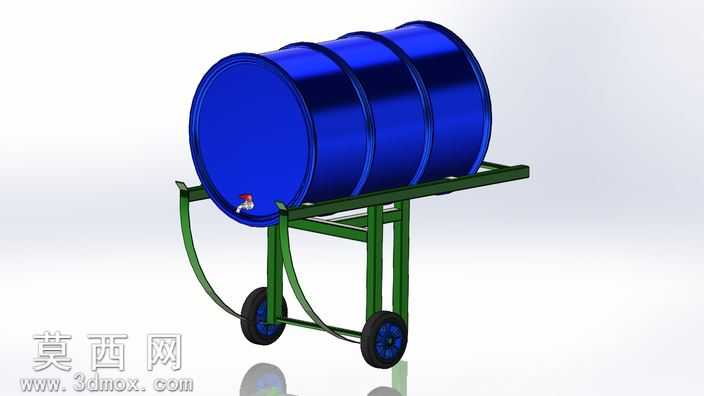

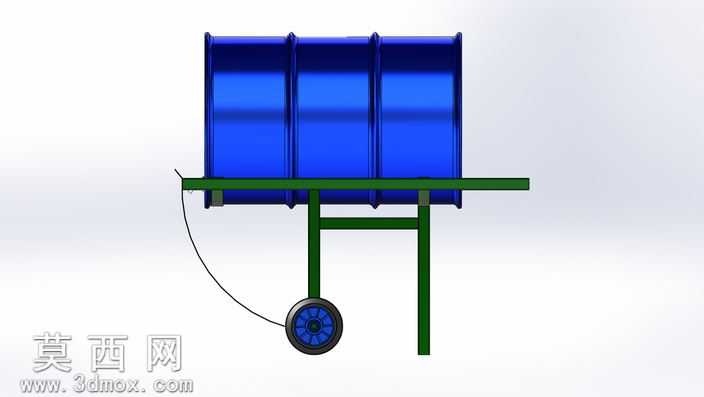

本作品为油桶转运手推车的三维设计成果，建模阶段依托参数化建模逻辑完成全部件构建，首先针对标准200L工业油桶的外形尺寸进行1:1适配建模，还原油桶的环形加强筋、端部密封结构以及底部出水龙头的细节特征，保证承载对象的尺寸匹配精度。车架部分采用方管焊接结构的建模思路，通过草图绘制、拉伸、焊接边角特征添加，还原绿色金属方管车架的支撑结构，车架前端设置弧形承托构件，建模时通过曲面拟合保证弧形面与油桶圆柱面的贴合度，避免转运过程中油桶发生径向滑动。轮组部分分别构建了橡胶轮胎、轮毂、轮轴以及支撑腿结构，轮胎表面添加防滑纹理特征，轮毂还原辐条式结构细节，轮轴与车架的连接位置添加转动副约束，还原真实的转动连接关系。材质渲染阶段，油桶主体赋予高光泽蓝色金属漆材质，调整材质的反射率与粗糙度参数，模拟工业金属油桶的漆面质感，桶身加强筋位置做轻微的明暗层次处理，突出环形结构的立体感；车架部分赋予哑光绿色喷塑金属材质，还原工业推车的表面处理效果，焊接位置添加细微的焊缝纹理，提升结构真实感；轮胎部分赋予黑色橡胶材质，调整材质的漫反射参数模拟橡胶的哑光质感，轮毂部分赋予深灰色硬质塑料材质，与轮胎形成材质层次区分。结构设计上，整车采用倾斜承托的力学结构，转运时油桶重心落在两轮轮轴的上方靠前位置，配合车架后侧的弧形扶手，操作人员可通过扶手施加抬升力，借助杠杆原理将油桶抬离地面，依靠两个行走轮完成转运，车架底部设置的弧形支撑腿可在停放时与地面接触，配合轮组形成三点支撑，保证油桶静置放置时的稳定性，前端承托位置设置的限位挡块可卡住油桶端部边缘，防止转运过程中油桶向前滑脱。设计过程中重点考量了操作的人机工程性，扶手高度设置在符合成年人站立操作的舒适区间，轮距经过参数化调整保证转向时的稳定性，整车结构简洁无冗余部件，所有承力构件的截面尺寸均经过受力模拟验证，可满足满载油桶的承载需求，模型完成后通过渲染器输出多角度效果图，清晰展示整车的结构组成与各部件的装配关系，可作为油桶搬运设备设计、物料转运工具改良的参考三维资料。
