Amarok摩托车三重夹钳结构设计

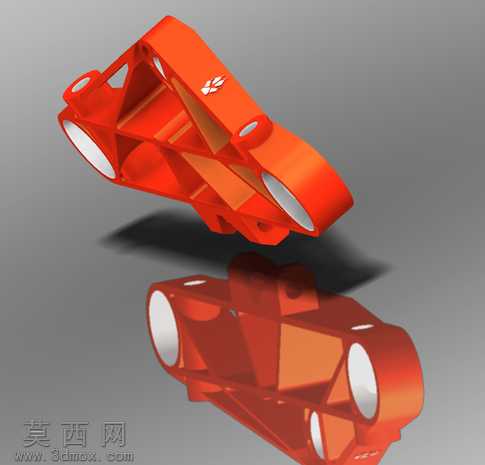

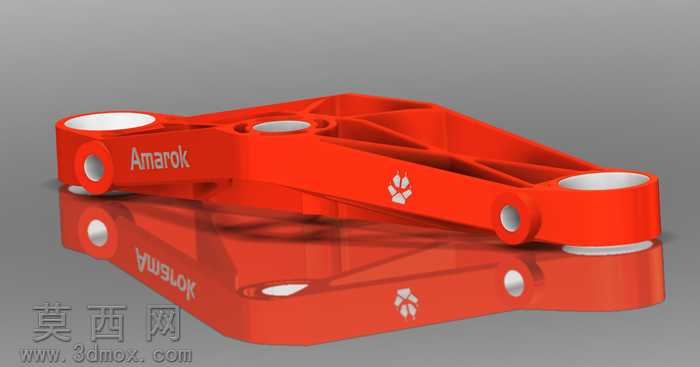

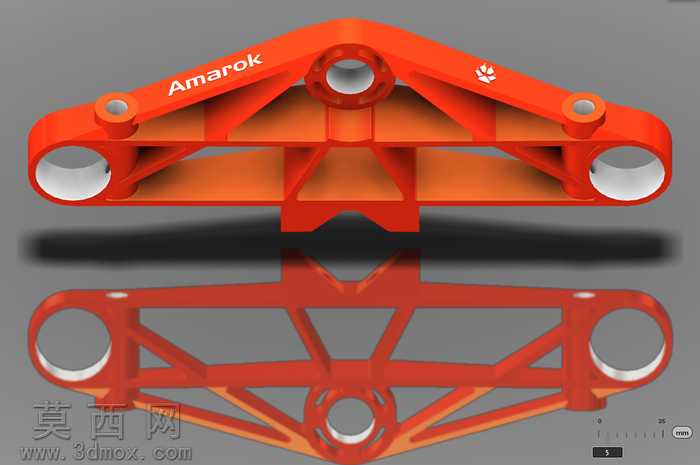

本作品为摩托车配套的三重夹钳构件，采用三维参数化建模方式完成全结构搭建，建模过程中优先保障构件的力学性能适配需求，针对夹钳的多点位夹持特性做了结构优化。建模阶段先完成主体框架的草绘轮廓搭建，通过拉伸、切除、筋位添加等基础特征完成主体毛坯构建，再针对夹钳的安装孔位、夹持接触面做精细化特征处理，所有孔位的同轴度、安装面的平面度都按照机械加工的公差要求做了参数约束，避免后续生产装配出现干涉问题。材质渲染阶段选用了高饱和度的亮面工程塑料材质，模拟玻纤增强尼龙的实物质感，通过调整材质的反射率、粗糙度参数，还原硬质工程塑料表面的半哑光光泽效果，同时添加了地面反射环境，让渲染效果更贴近实物展示的视觉感受，构件上的标识区域做了凹凸贴图处理，模拟激光刻字的真实触感。结构设计上采用了三角加强筋的镂空布局，在保障整体结构刚性的前提下尽可能降低构件自重，整体重量控制在650g区间，兼顾轻量化与结构强度需求；夹钳的三个夹持点位做了同轴度匹配设计，可适配对应规格的管材夹持需求，安装耳位的开孔位置经过反复校准，可直接匹配对应车型的安装点位，无需二次修改。设计过程中针对夹持受力的分布做了结构强化，在应力集中的转角位置做了圆角过渡处理，避免长期受力出现结构开裂问题，构件的壁厚采用均匀化设计，适配注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、翘曲等生产缺陷。整个建模过程严格遵循机械设计的规范要求，所有特征都保留了完整的参数化历史记录，可根据实际装配需求快速调整尺寸参数，适配不同规格的车型改装需求，渲染输出的效果图清晰展现了构件的外观形态与结构细节，可作为产品展示、加工生产的参考依据。
