轻量化镂空结构四旋翼无人机机架

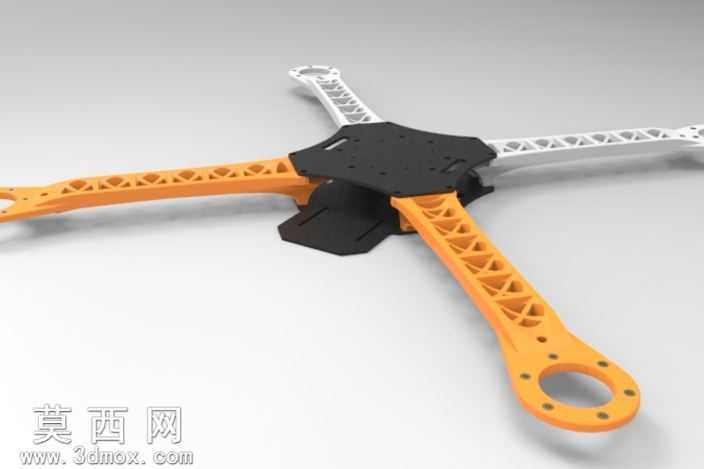

本作品为四旋翼无人机机架三维设计模型，整体采用中心对称式布局，围绕飞行承载需求完成全结构建模。建模阶段以飞行力学的受力分布为核心依据，将中心主控板安装座设置为整体结构的受力核心，采用上下双层夹板式结构设计，预留飞控板、电调、电池等核心元件的安装孔位，孔位排布遵循通用航模配件的安装尺寸标准，保证各元件安装时的对位精度，避免后续装配出现干涉问题。四根机臂采用等角度放射状排布，相邻机臂夹角为90度，保证飞行时各旋翼的升力输出均匀，抵消旋翼转动产生的反扭矩，提升飞行姿态的稳定性。机臂部分采用镂空桁架式结构设计，在建模时通过参数化控制镂空格的排布密度，在保证机臂结构强度、抗弯折性能的前提下，最大限度去除非受力区域的多余材料，有效降低机架整体自重，提升无人机的载荷能力与续航表现。机臂末端设计有电机安装座，预留标准电机安装孔位与走线槽，方便电机电源线与信号线的规整排布，避免飞行过程中线路与旋翼发生干涉。材质渲染阶段，中心安装座采用哑光黑色工程塑料材质，模拟碳纤维复合板材的视觉质感，突出结构的硬朗与可靠属性；机臂部分分别设置橙色与白色两种配色方案，表面做细微磨砂质感处理，还原注塑航模配件的真实材质表现，同时通过色彩区分机臂位置，方便飞手在飞行过程中快速判断机头朝向。结构设计上充分考虑拆装便捷性，机臂与中心座采用快拆式连接结构，无需复杂工具即可完成机臂的更换与收纳，降低日常维护与外出携带的难度。整体建模过程严格遵循航模机架的实际生产工艺要求，所有壁厚、倒角、孔位尺寸均符合注塑加工的工艺标准，既可以作为3D打印的原型文件直接制作实物机架，也可以作为航模设计教学的参考案例，帮助学习者理解无人机机架的受力逻辑与轻量化设计思路，模型细节完整，各部件之间的装配关系清晰，无重叠、破面等建模问题，可直接用于装配验证、渲染展示等多种场景。
