固定翼无人机左翼结构三维设计模型

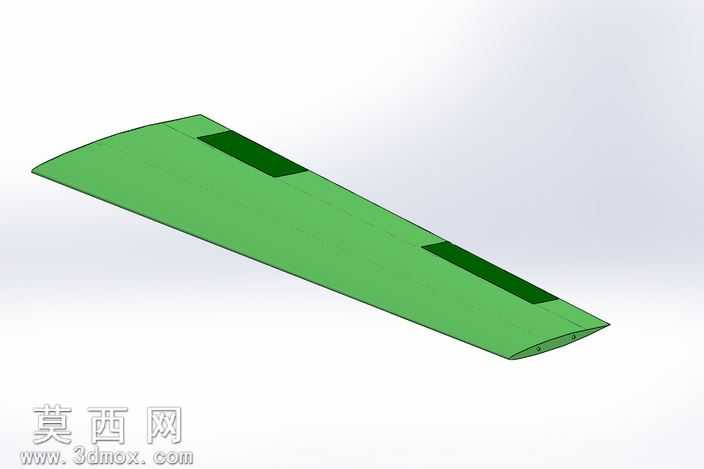

本模型为固定翼无人机的左侧机翼三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据低速固定翼无人机的气动设计要求确定机翼的平面投影轮廓，采用梯形翼的平面构型，从翼根到翼尖完成弦长的线性收窄设计，保证机翼展弦比适配小型跟踪类无人机的巡航升阻比需求。建模过程中优先完成翼型曲面的构建，选取适配低速飞行的高升力翼型，通过引导线放样生成机翼的主体曲面，对翼面的前后缘做圆角过渡处理，避免尖锐结构带来的气动干扰与应力集中问题。模型中还原了机翼表面的两处深色功能区域，分别对应机翼根部与中部的结构加强区或设备安装位，在建模时通过曲面分割、实体加厚的方式区分不同区域的结构厚度，保证翼面主体的轻量化设计同时，在受力集中的安装区域预留足够的结构强度余量。材质渲染阶段，机翼主体采用哑光绿色复合材料质感，模拟小型无人机常用的玻璃钢或轻木蒙皮涂装效果，深色区域采用深绿色哑光材质区分功能分区，渲染时调整环境光角度突出机翼的翼型弯度与表面平整度，清晰展现机翼的扭转角度与安装定位基准。结构设计上，模型还原了机翼的翼肋布置逻辑对应的实体厚度变化，翼尖部分做了切尖处理降低诱导阻力，机翼后缘预留了操纵面的安装分界结构，可直接拓展副翼等操纵面的建模工作，翼根位置保留了与机身连接的安装基准面，方便后续完成全机的装配对接。整个建模过程遵循航空模型的设计规范，所有曲面均做了连续性检查，无破面、重叠面等几何错误，实体结构的壁厚均匀，既满足3D打印验证的结构要求，也可作为气动仿真的基础模型使用，能够直观展现小型跟踪类无人机左翼的外形特征与结构设计逻辑，为后续的整机设计、气动分析、实物制作提供精准的三维参考依据。
