四旋翼航拍巡检无人机结构设计

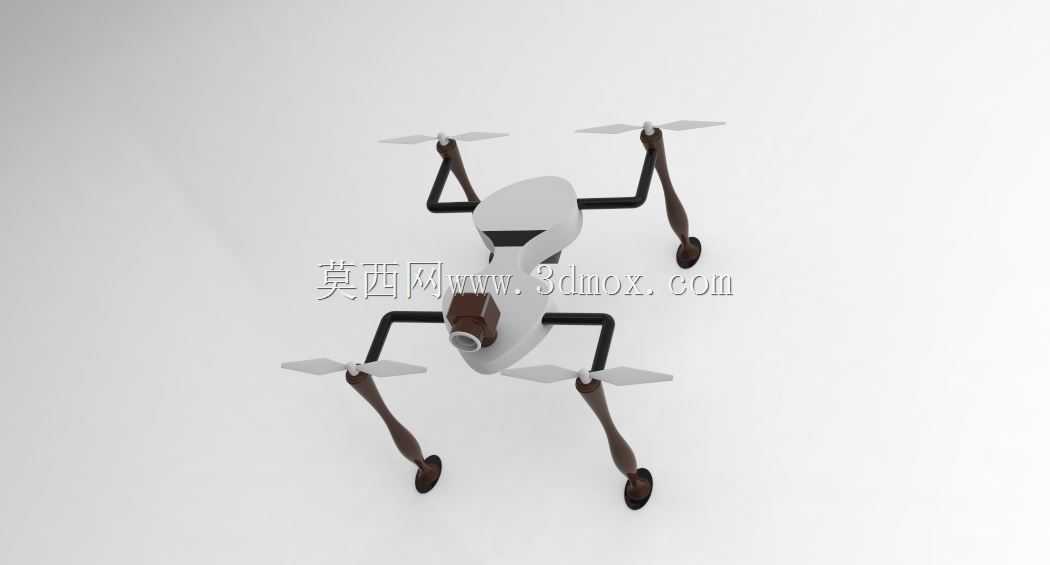

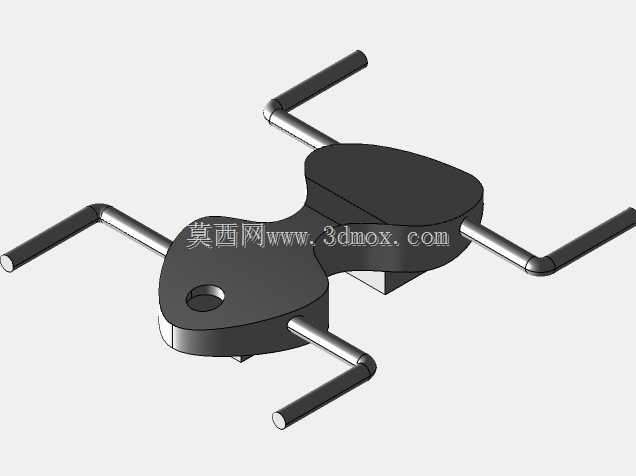

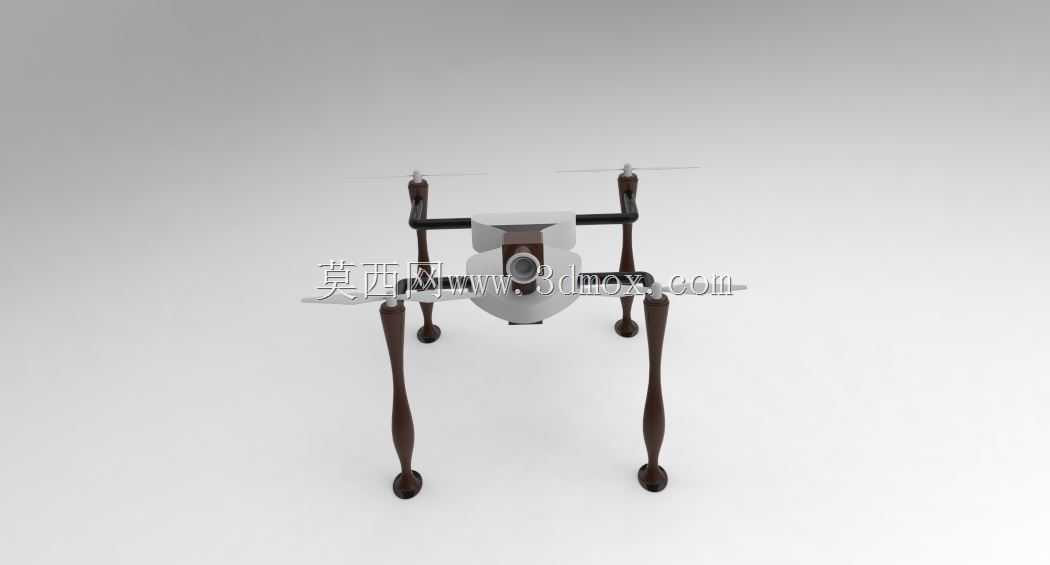

这款四旋翼飞行器的结构设计，首先围绕低空作业的实际需求展开，在日常的电力线路巡检、园区安防巡查、小范围航测作业场景中，这类设备能够替代人工抵达高危、狭窄的作业区域，完成图像采集、环境监测类的任务。从结构布局来看，采用了四轴对称分布的机架设计，机臂采用向外延伸的弯折构型，既保证了旋翼之间的安全间距，避免桨叶转动时产生气流干扰，也预留了机身中部的载荷安装空间，可根据作业需求挂载不同重量的拍摄模组、传感组件。机臂末端的起落支撑结构做了弧形收窄设计，在设备降落时能够起到缓冲卸力的作用，同时支撑脚的接触端做了防滑处理，适配硬质铺装、平整草地等不同的起降地面，减少降落时的侧翻风险。机身主体采用上窄下宽的流线型壳体设计，上部预留了飞控模块、电池仓的安装空间，壳体的曲面过渡能够降低低空飞行时的风阻，提升飞行过程中的姿态稳定性；前部的挂载位做了快装结构设计，无需额外工具即可完成拍摄模组的拆装更换，适配不同作业场景的载荷切换需求。旋翼组件采用标准快拆桨座设计，日常收纳时可以快速拆卸桨叶，缩小设备的整体收纳尺寸，便于外出作业时携带运输；机臂与主机身的连接位置做了加强筋结构处理，能够抵消飞行过程中桨叶转动产生的振动，避免振动传递到机身中部的载荷模块，影响拍摄画面的清晰度或者传感数据的采集精度。从安装边界来看，整机展开后的旋翼转动直径控制在合理范围内，能够在楼宇间、林间空隙等狭窄空间内完成机动飞行，机身底部的挂载位与地面的预留高度足够，避免挂载的模组在起降过程中与地面发生剐蹭。飞控模块的安装位置设置在机身重心点处，能够保证飞行姿态传感器的数据采集精度，电池仓采用抽拉式结构设计，便于作业过程中快速更换电池，提升连续作业的效率。整体结构没有冗余的设计部件，所有的结构件都兼顾了轻量化与结构强度，在保证机架抗扭、抗冲击性能的前提下，尽可能降低整机的自重，从而提升有效载荷能力与续航表现，适配民用低空作业的各类常规使用需求。
