涵道式四旋翼小型飞行器结构设计

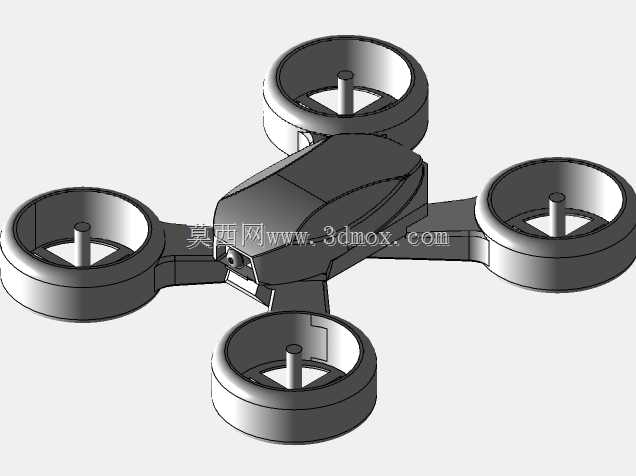

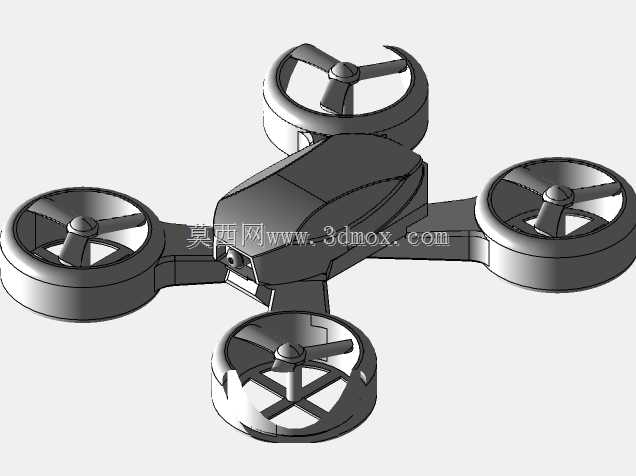

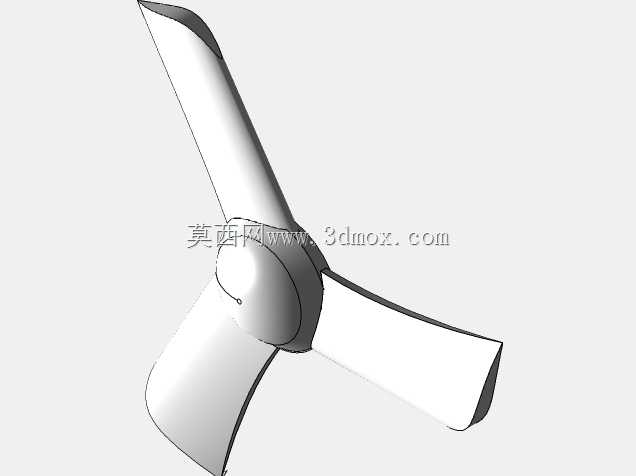

这款涵道式四旋翼结构，核心面向室内狭小空间巡检、轻量载荷近距作业场景设计，区别于常规开放式旋翼的飞行器，涵道环罩的设计首先解决了旋翼碰擦障碍物导致炸机的问题，在楼宇管线巡检、仓储盘查这类周边存在密集线缆、货架立柱的作业环境里，环罩能直接将旋翼与周边硬质障碍物隔离开，降低作业过程中的结构损坏概率，同时涵道结构能约束旋翼下洗气流的扩散路径，提升同等桨距下的升力转化效率，降低悬停状态下的动力损耗。从结构设计逻辑来看，整机采用中心载荷舱加四个辐射式机臂的布局，中心舱段预留了飞控板、电池、微型摄像模组的安装空间，舱体上盖做了弧面过渡，既降低飞行过程中的正面风阻，也能避免直角棱边在磕碰时出现应力集中开裂的问题。四个机臂与中心舱采用一体化衔接的结构形式，省去了额外的机臂锁紧连接件，减少装配环节的累积误差，也降低了飞行过程中机臂松动导致的动平衡失效风险。每个机臂末端的涵道环与机臂为一体结构，涵道内部中心设置电机安装柱，安装柱通过三根径向加强筋与涵道内壁连接，筋位做了等厚设计，避免注塑成型时出现缩痕，同时保证电机安装位的同轴度，减少旋翼高速转动时的偏振问题。涵道环的内径尺寸匹配微型空心杯电机的适配桨叶直径，环壁高度略高于桨叶旋转平面的上下端点，既保证对桨叶的全周防护，也不会额外增加过多的结构重量。安装边界方面，中心舱内部的安装位按照常规微型飞控的标准尺寸预留固定孔位，电池仓适配常规2S轻薄锂聚合物电池的尺寸，电机安装柱的孔径匹配常用微型电机的安装定位轴，不需要额外做结构修改就能完成标准元器件的装配。整机的重心落在四个旋翼几何中心的正下方，悬停状态下不需要额外的舵量修正就能保持姿态稳定，涵道环的下沿略低于机臂下平面，降落时涵道环可以直接作为起落支撑，省去了额外的起落架结构，进一步降低整机重量。在气流优化层面，涵道内壁做了微小的锥度设计，下端口径略大于上端口径，引导下洗气流顺畅排出，避免气流在涵道内部形成紊流影响升力稳定性，机臂与涵道衔接的位置做了圆弧过渡，减少飞行时机臂位置产生的乱流对旋翼进气效率的干扰。
