直式射频同轴N型连接器结构设计

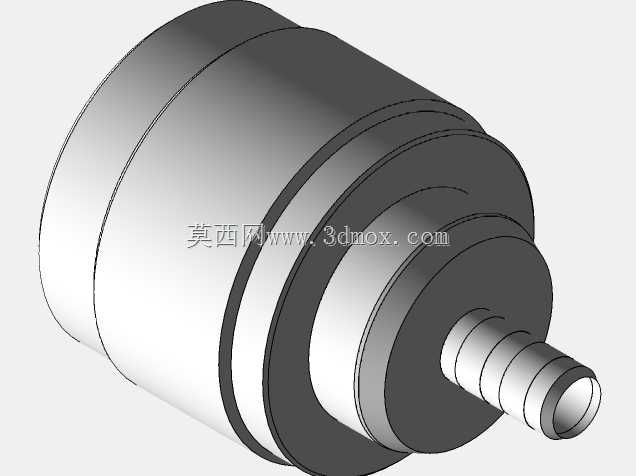

在射频通讯、微波测试、基站信号传输等场景中，N型连接器是承担中大功率射频信号稳定传输的核心连接件，这款直式结构的N型连接器，主要适配刚性同轴电缆的端接需求，可在0-11GHz频段范围内实现低驻波、低损耗的信号导通，常见于室外通讯基站馈线连接、实验室射频测试台架搭建、工业射频加热设备的信号链路接驳等工况，能在户外高低温、轻度振动的环境下保持稳定的接触性能。从结构设计逻辑来看，这款连接器采用阶梯式同轴嵌套结构，外层为黄铜镀镍的金属壳体，承担结构防护与电磁屏蔽作用，壳体表面的多段环形台阶一方面是加工时的装夹定位基准，另一方面可与配套的锁紧螺母配合，实现面板安装时的轴向限位，避免连接器受线缆拖拽时出现轴向窜动。内部的介质支撑件采用聚四氟乙烯材质，既保证内导体与外导体之间的绝缘性能，又能在宽温域范围内维持介电常数稳定，减少信号传输过程中的相位偏移；内导体采用插针式结构，接触端设计有弹性收口结构，与适配的插孔对接时可保证足够的接触正压力，降低接触电阻带来的信号损耗，尾部的线缆接驳端设计有压接段，可通过专用压接工具与同轴电缆的外屏蔽层、内芯分别实现可靠压接，压接后配合尾部的橡胶密封圈，可实现IP67级的防水防尘性能，满足室外露天安装的防护要求。从安装边界来看，这款连接器最大外径适配常用的L16型安装面板开孔，轴向总长度可满足标准机柜面板后侧的布线空间要求，尾部的线缆承托段做了圆弧过渡处理，可减少线缆弯折时对压接点的应力集中，避免长期使用后线缆断裂或接触不良。建模过程中严格遵循射频连接器的阻抗匹配要求，内导体外径、介质层厚度、外导体内径的尺寸公差控制在0.02mm范围内，保证整条传输链路的特性阻抗稳定在50Ω，减少信号反射；壳体上的连接螺纹采用标准英制同轴连接器螺纹规格，可与同规格的N型母头实现无阻碍旋合，旋合扭矩控制在合理区间，既保证连接的紧密性，又不会因扭矩过大导致螺纹滑牙或介质件变形。在实际选型应用中，这款直式N型连接器适合线缆与设备接口呈直线排布的安装场景，相比弯式连接器，直式结构的信号反射更小，更适合高频段的信号传输场景，安装时需注意内导体与线缆内芯的压接同轴度，避免压接偏斜导致内导体与外导体出现短路风险，同时壳体与线缆屏蔽层的压接需保证圆周方向接触均匀，否则会降低屏蔽效能，出现信号泄漏的问题。
