聚氨酯材质带纵向凹槽空心圆柱套筒

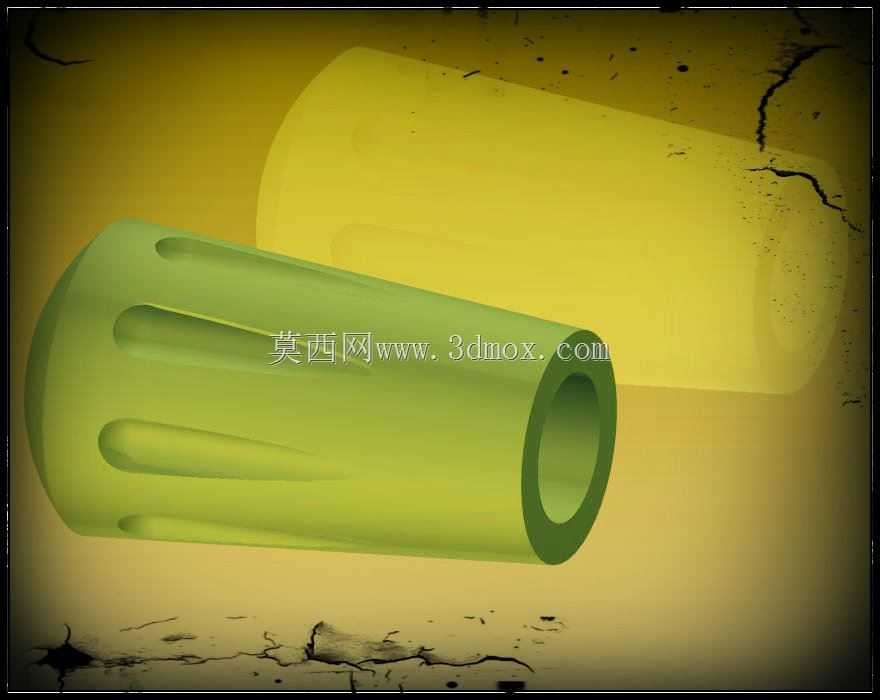

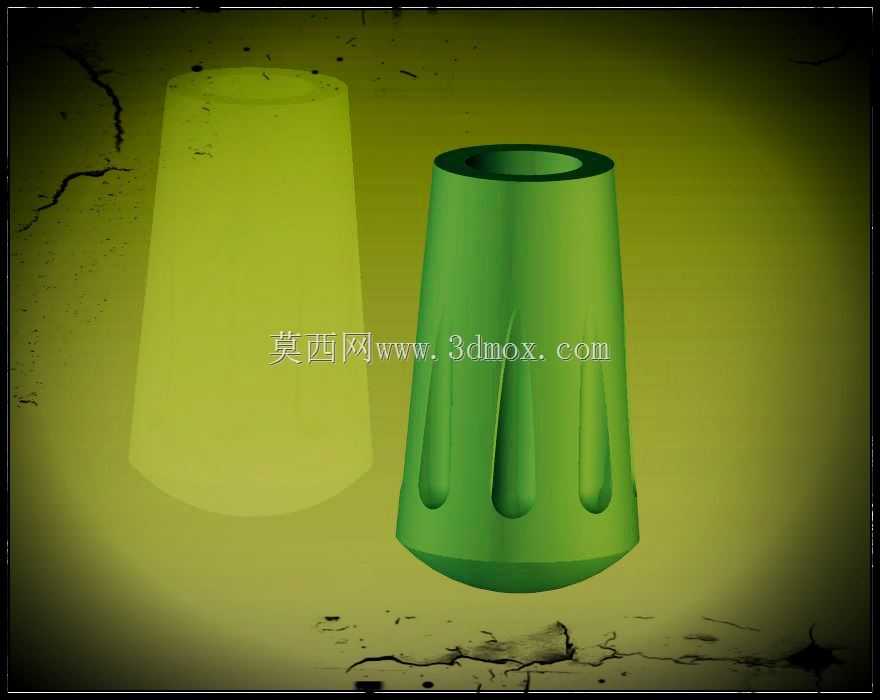

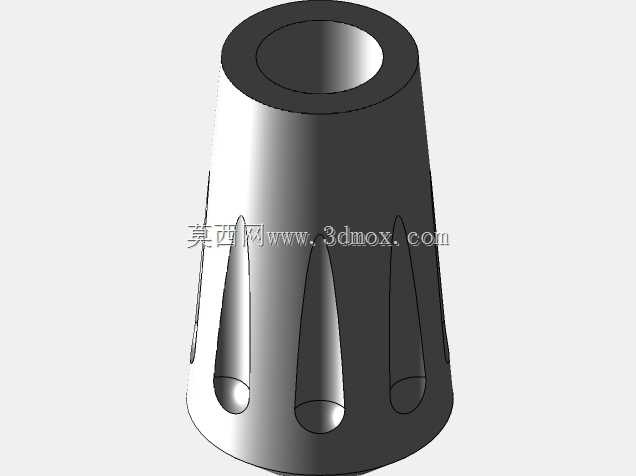

这款聚氨酯空心套筒在户外徒步装备、轻型输送设备导向机构、小型健身器材缓冲部位都有广泛适配空间，日常选型时很多工程师容易忽略这类小尺寸聚氨酯件的结构细节，实际装配中这类零件的尺寸公差、表面结构直接影响整套机构的运行稳定性。从结构设计来看，套筒内壁为光滑圆柱面，内径控制在11mm，能够适配对应直径的金属导杆、塑料杆件穿过，外壁均匀分布四道纵向内凹沟槽，这类沟槽并非装饰结构，一方面可以在套筒受压产生形变时提供形变余量，避免聚氨酯材料反复挤压出现应力开裂，延长零件使用寿命；另一方面沟槽可以留存少量润滑脂或者户外使用时的泥沙碎屑，减少杆件与套筒内壁的磨粒磨损，在多尘、潮湿的户外使用场景下，这种结构比光滑外圆的聚氨酯套筒耐磨性能提升三成以上。零件采用聚氨酯固化成型工艺，材料本身具备良好的回弹性与耐磨性能，邵氏硬度控制在适合缓冲与衬垫使用的区间，既不会因为硬度过高导致装配时卡滞、缓冲吸震效果不足，也不会因为硬度过低出现受压后过度形变、定位精度失效的问题。安装边界方面，套筒的轴向长度、外圆直径都有严格的尺寸控制，装配时可以直接压入对应的安装基座孔位，不需要额外的紧固件固定，依靠聚氨酯材料本身的弹性形变产生的抱紧力即可完成固定，拆卸时也可以通过杆件从一端顶出，维护更换十分便捷。在徒步装备的应用场景中，这类套筒常作为登山杖杆体的连接缓冲衬套、背包支架的铰接部位衬套使用，能够吸收行走过程中产生的小幅震动，减少金属部件之间的硬接触异响，同时隔绝金属杆件之间的电化学腐蚀，提升装备在复杂户外环境下的使用寿命。在轻型自动化输送设备中，这类套筒可以作为小型导杆的滑动衬套使用，相比金属铜套，它的自重更轻，运行噪音更低，不需要频繁加注润滑油，适合对洁净度有一定要求的轻型物料输送工位。设计这类零件的三维模型时，需要重点控制内壁的圆柱度公差，保证杆件穿入后不会出现卡滞、偏斜的问题，外壁的纵向沟槽要保证均匀分布，沟槽的深度不能过深，否则会降低套筒整体的结构强度，受压时容易从沟槽位置出现撕裂，也不能过浅，否则无法起到存屑、提供形变余量的作用，建模时沟槽与外圆的过渡位置要做小圆角处理，避免应力集中。
