中小型模具车间用双螺纹切削工装夹具结构

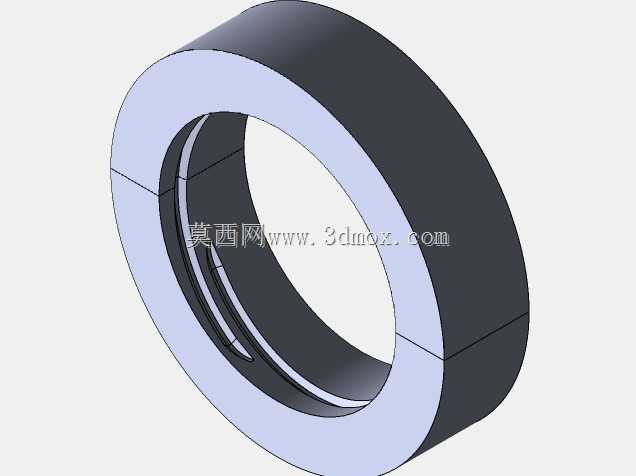

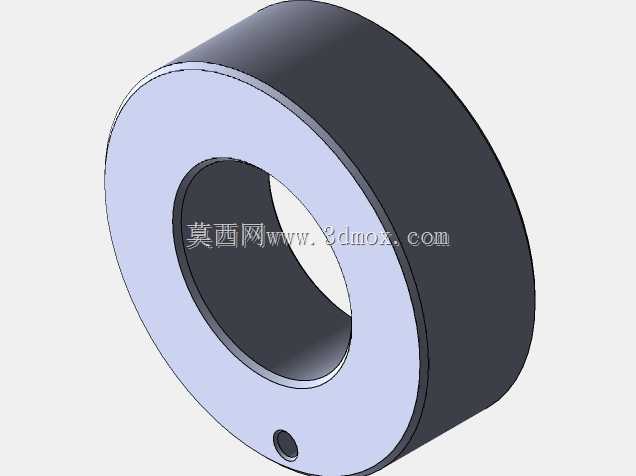

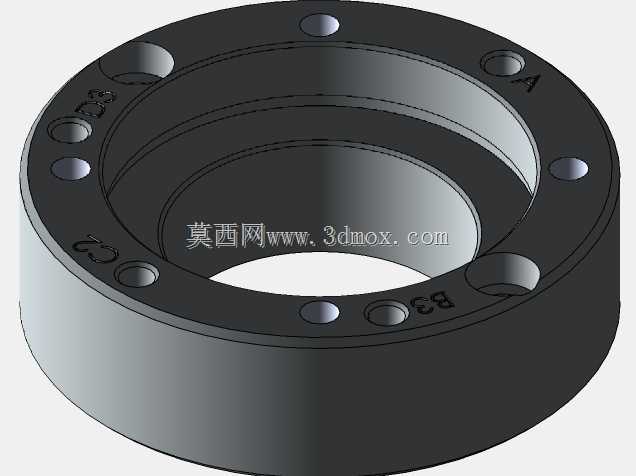

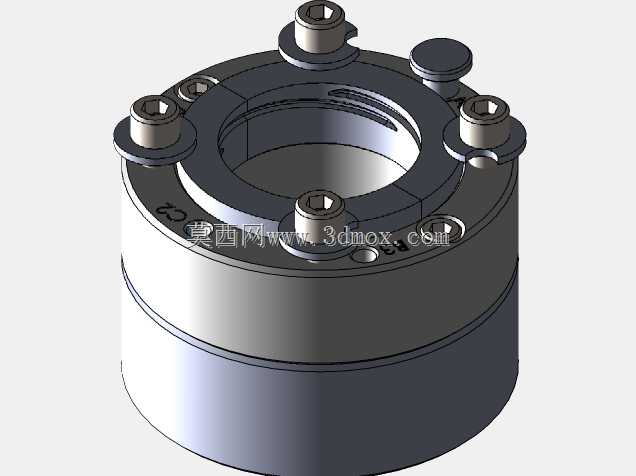

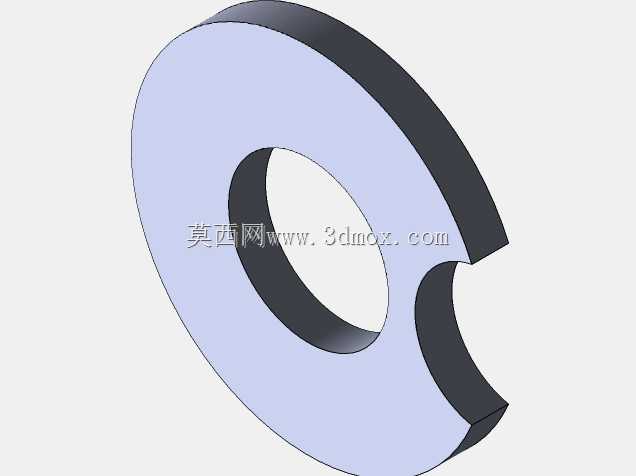

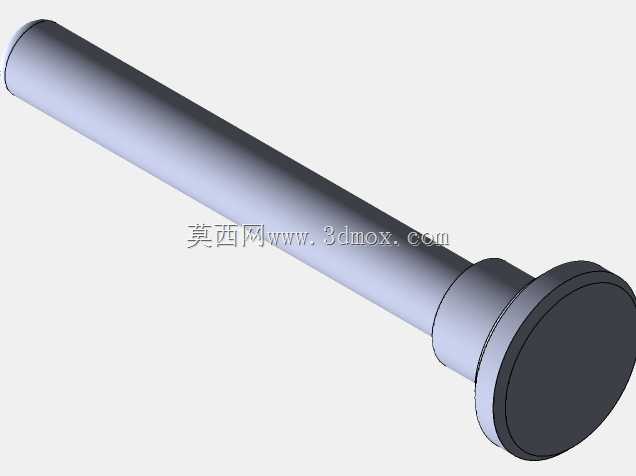

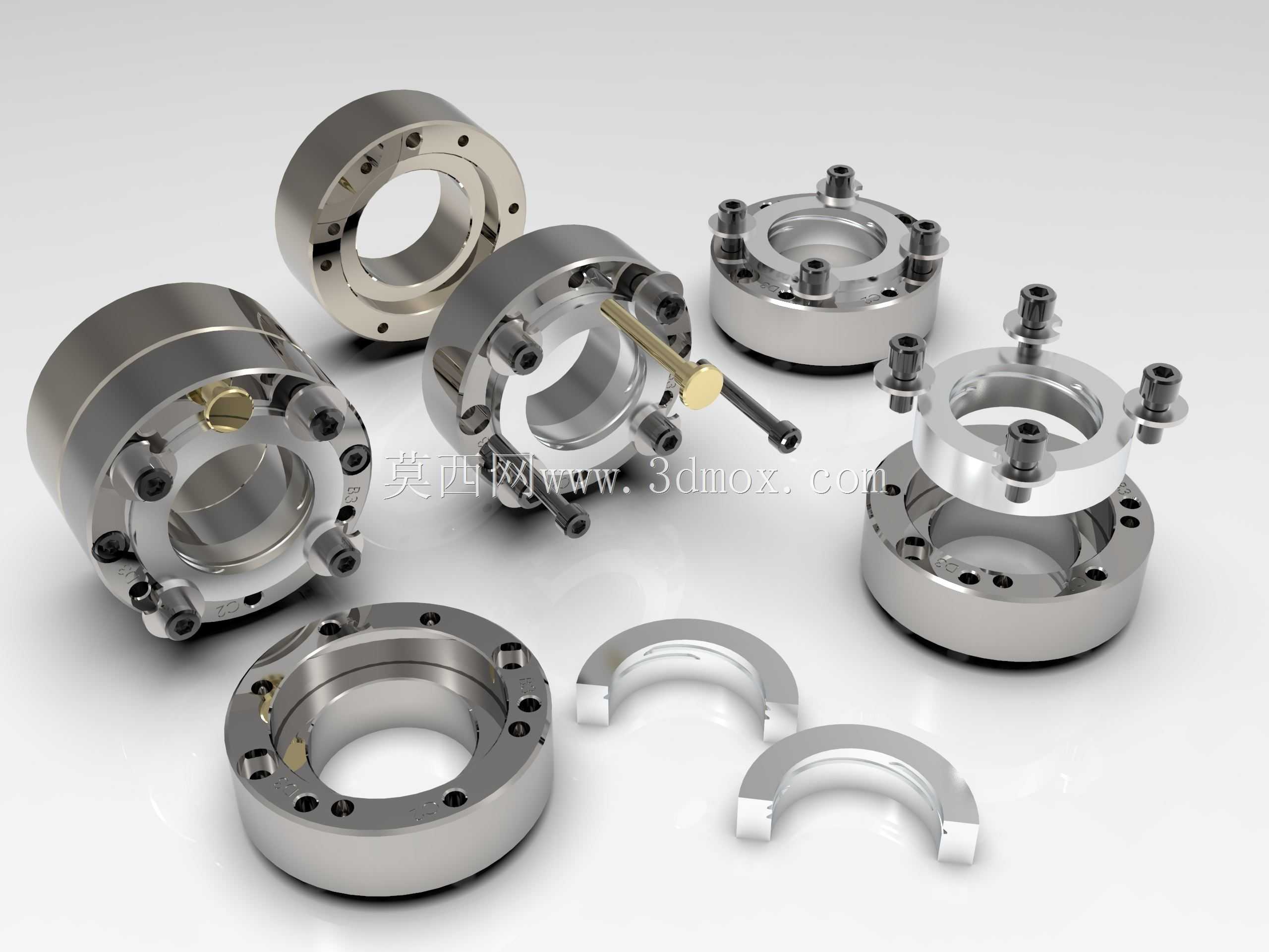

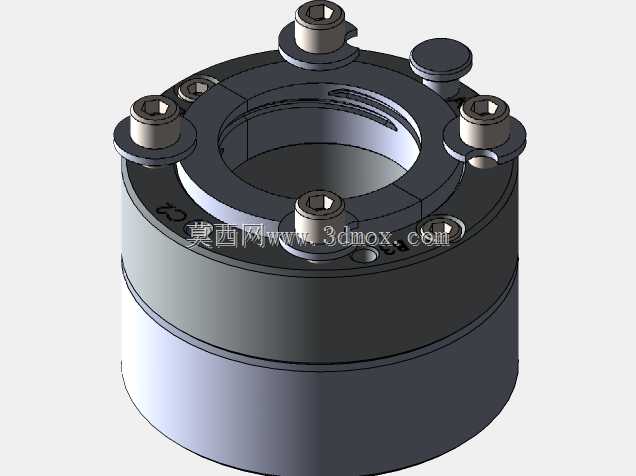

在中小型模具制造车间的吹塑模具加工环节，经常会遇到需要在模坯上加工三重或双螺纹环的工序，这类工序如果直接采用CNC设备编程加工，不仅需要针对不同螺纹参数反复调整走刀路径，编程调试耗时久，小批量加工时的换型成本极高，还容易因走刀误差导致螺纹同轴度超差，造成模坯报废。这套双螺纹切削夹具正是针对这类加工痛点设计，整套结构采用分体式环形基座设计，核心部件包含固定基座、分度旋转环、锁紧螺钉、C型定位卡块几个部分，固定基座的外圆直径适配常规车床、铣床的工作台装夹尺寸，基座底部预留标准T型槽安装位，可直接固定在常规机加工设备的工作台上，不需要额外制作过渡连接板，安装边界能覆盖多数中小型模坯的装夹范围，单次装夹可适配直径80mm到160mm的环形模坯加工。整套夹具的设计思路围绕降低螺纹加工的调试难度展开，没有采用复杂的多轴联动结构，而是通过分度环的机械定位实现多工位旋转切削，加工时只需要完成一次装夹找正，加工完单段螺纹后，松开两个对称布置的锁紧螺钉，将带分度销的旋转环转动对应角度，卡入预设的定位槽后重新锁紧，即可进行下一段螺纹的切削，双螺纹加工仅需旋转180度，三重螺纹对应旋转120度即可完成全部工位切换，全程不需要重新找正工件，也不需要反复修改加工程序，能大幅缩短小批量螺纹加工的辅助时间。夹具的C型定位卡块采用可更换设计，针对不同直径的模坯只需要更换对应尺寸的卡块，不需要更换整套基座，能降低车间的工装储备成本，所有锁紧螺钉均采用标准内六角圆柱头螺钉，日常维护更换不需要采购特殊配件。整套结构的配合面均采用H7/h6的间隙配合，旋转环转动时无明显旷量，能保证多次旋转定位后的重复定位精度控制在0.02mm以内，满足模具螺纹加工的同轴度要求，加工出的螺纹段衔接处无明显台阶，不需要后续手工修磨，能直接满足吹塑模具的装配要求。相比专用多轴螺纹加工设备，这套夹具不需要对现有设备进行改造，可直接适配车间现有常规车床、铣床甚至钻床设备，对于小批量多规格的模具螺纹加工场景，投入成本极低，且操作门槛不高，普通机加工操作人员经过简单讲解即可上手操作，不需要掌握复杂的多轴编程技能，能有效缓解中小型车间高端编程人员不足的问题。
