材料拉伸测试用标准样件成型模具结构

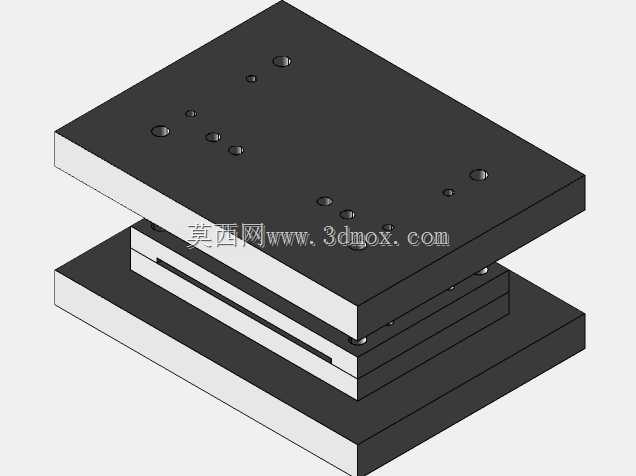

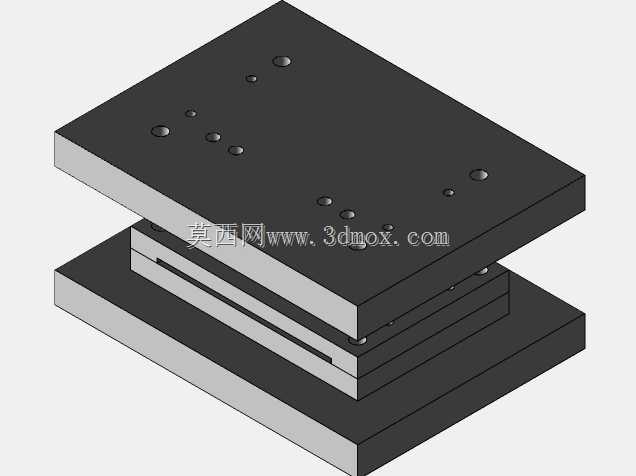

这套模具主要面向材料力学性能检测环节的标准试样制备需求，在高分子材料、金属薄板、复合材料的来料检验、配方研发、工艺验证场景中，拉伸试验数据是判定材料屈服强度、抗拉强度、断后伸长率的核心依据，而试样的尺寸精度、成型一致性直接决定测试结果的离散度，这套模具正是为解决非标样件测试偏差大的问题设计。从结构上看，模具采用多层板叠装的典型模压结构，上下模座为整块调质钢板加工，平面度控制在0.02mm以内，保证合模时的贴合精度，避免成型样件出现飞边、厚度不均的缺陷。模腔部分严格按照拉伸试样的标准尺寸加工，平行段、过渡圆弧、夹持端的轮廓公差控制在±0.05mm，无需后续二次铣削加工即可直接用于万能试验机装夹测试。设计时优先考虑了安装适配性，上下模座的安装孔位按照常规平板硫化机、小型热压机的工作台T型槽间距排布，无需额外制作转接板即可直接装夹固定，模座边缘预留的起吊螺纹孔方便大尺寸规格模具的吊装转运，合模导向采用内置式导柱导套，分布在模腔四周，合模过程中无偏载卡滞问题，导套采用自润滑铜套材质，长期反复开合模也不会出现拉毛磨损。模具的分型面设置在样件厚度方向的中部分型面，开模时顶出机构直接作用在样件的夹持端位置，避免顶出力作用在平行测试段造成样件隐性变形，影响后续测试数据准确性。日常使用中，这套模具可适配热固性塑料模压、热塑性塑料热压成型、橡胶硫化成型、金属薄板冲裁等多种试样制备工艺，更换模腔镶块即可适配不同厚度、不同标准号的拉伸试样规格，无需更换整套模座，大幅降低多品类材料测试的工装投入成本。模座表面做了发黑防锈处理，流道、排气槽的排布经过多轮试模优化，成型时型腔内的气体可顺着排气槽顺利排出，不会在样件表面形成气泡、缺料等缺陷，保证每一模成型的试样都能满足力学测试的样件要求。
