吹塑模具冷却系统集成式水歧管结构

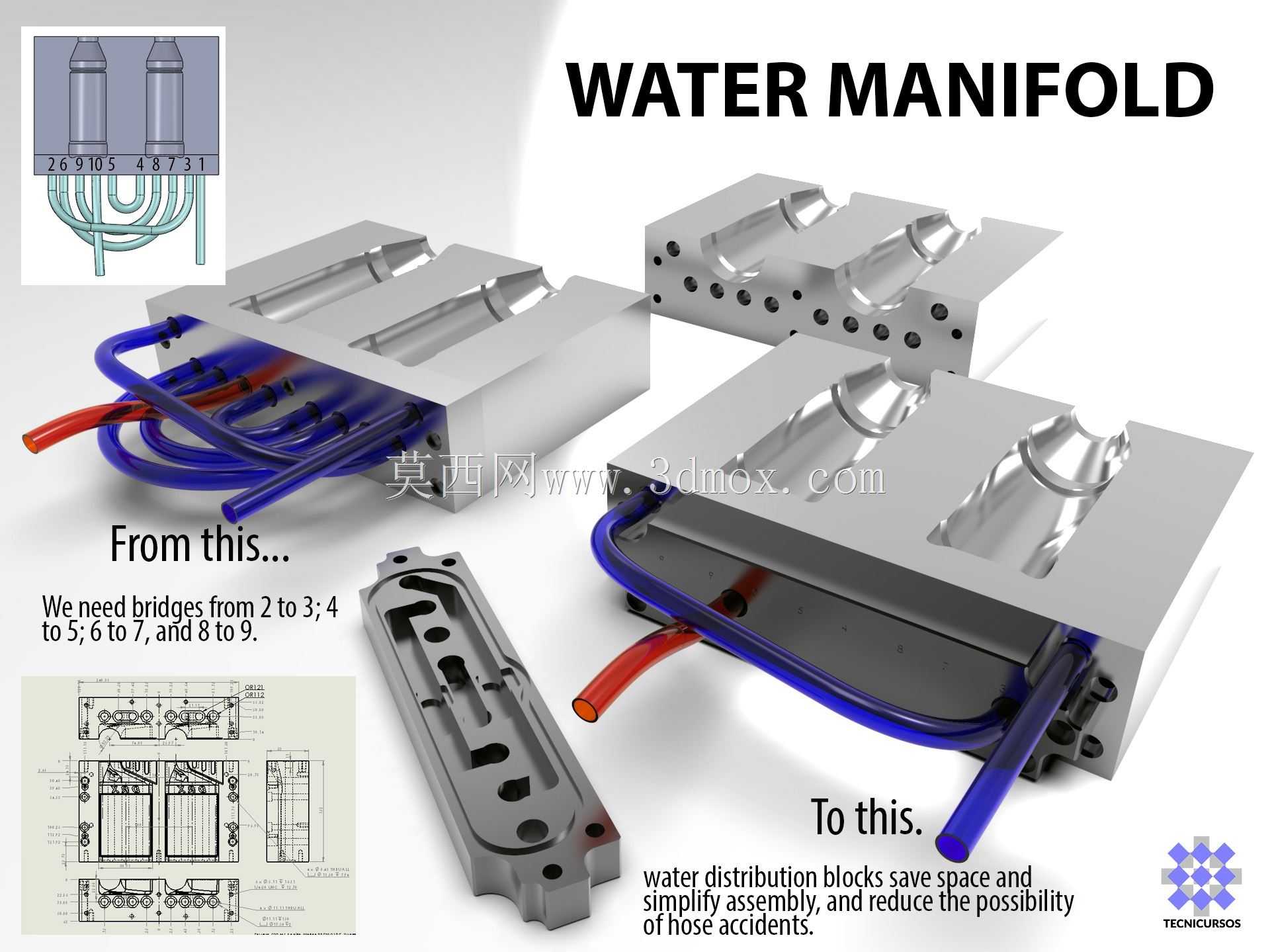

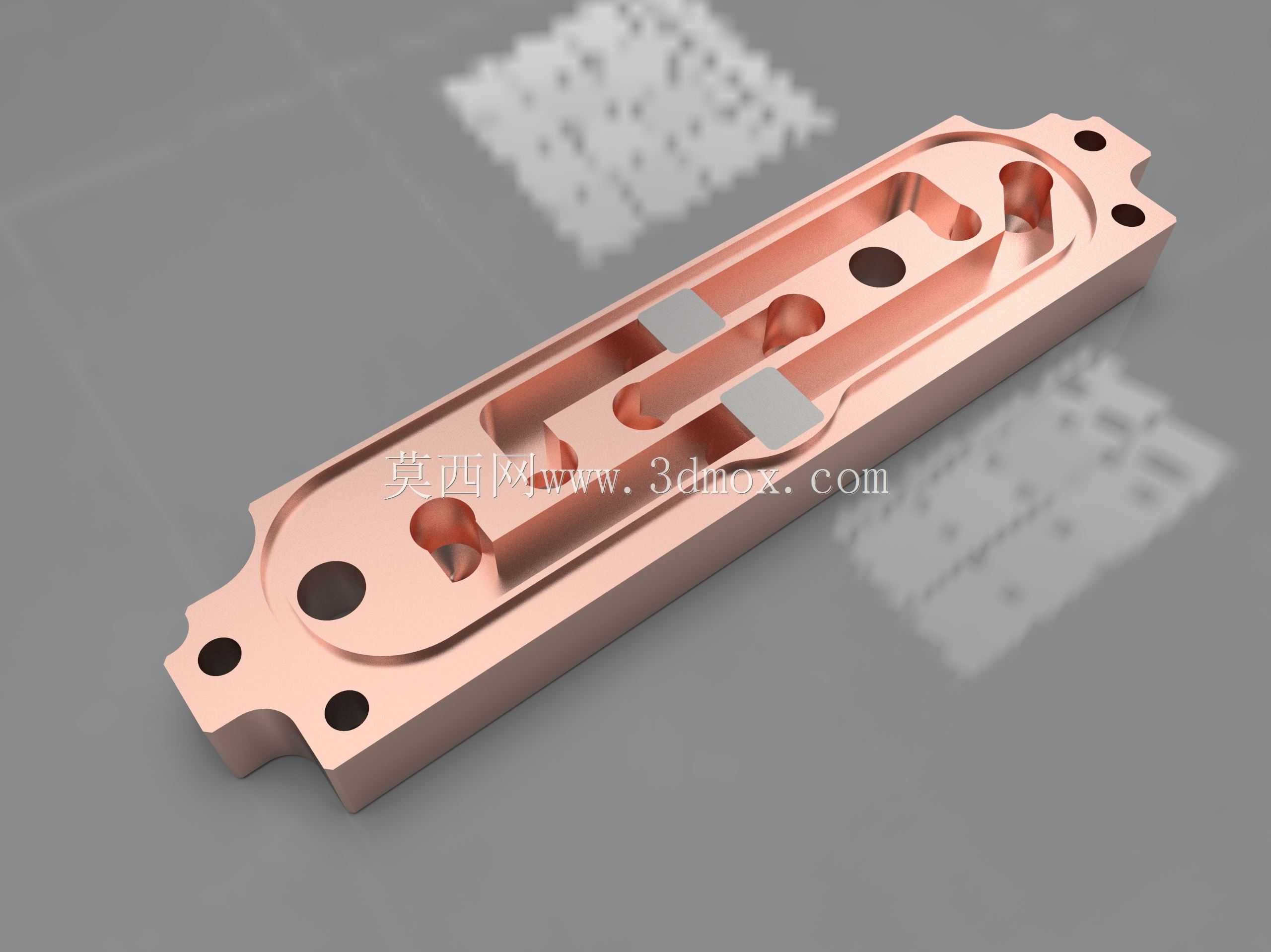

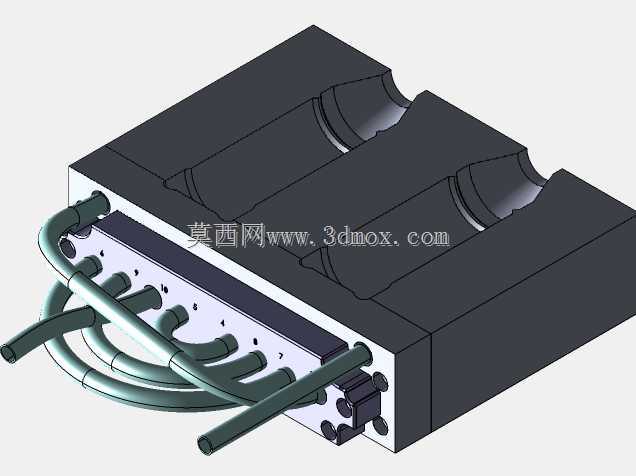

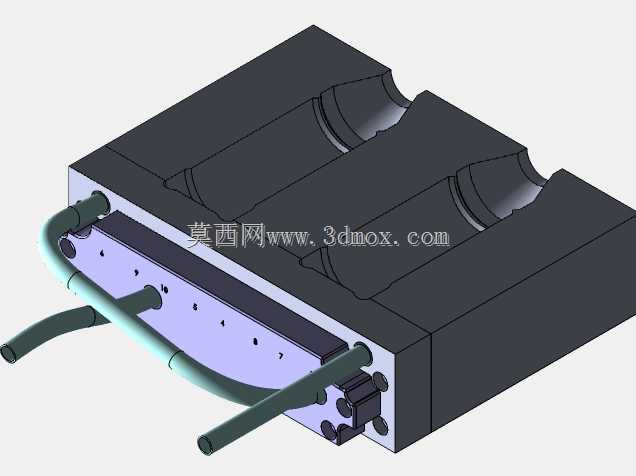

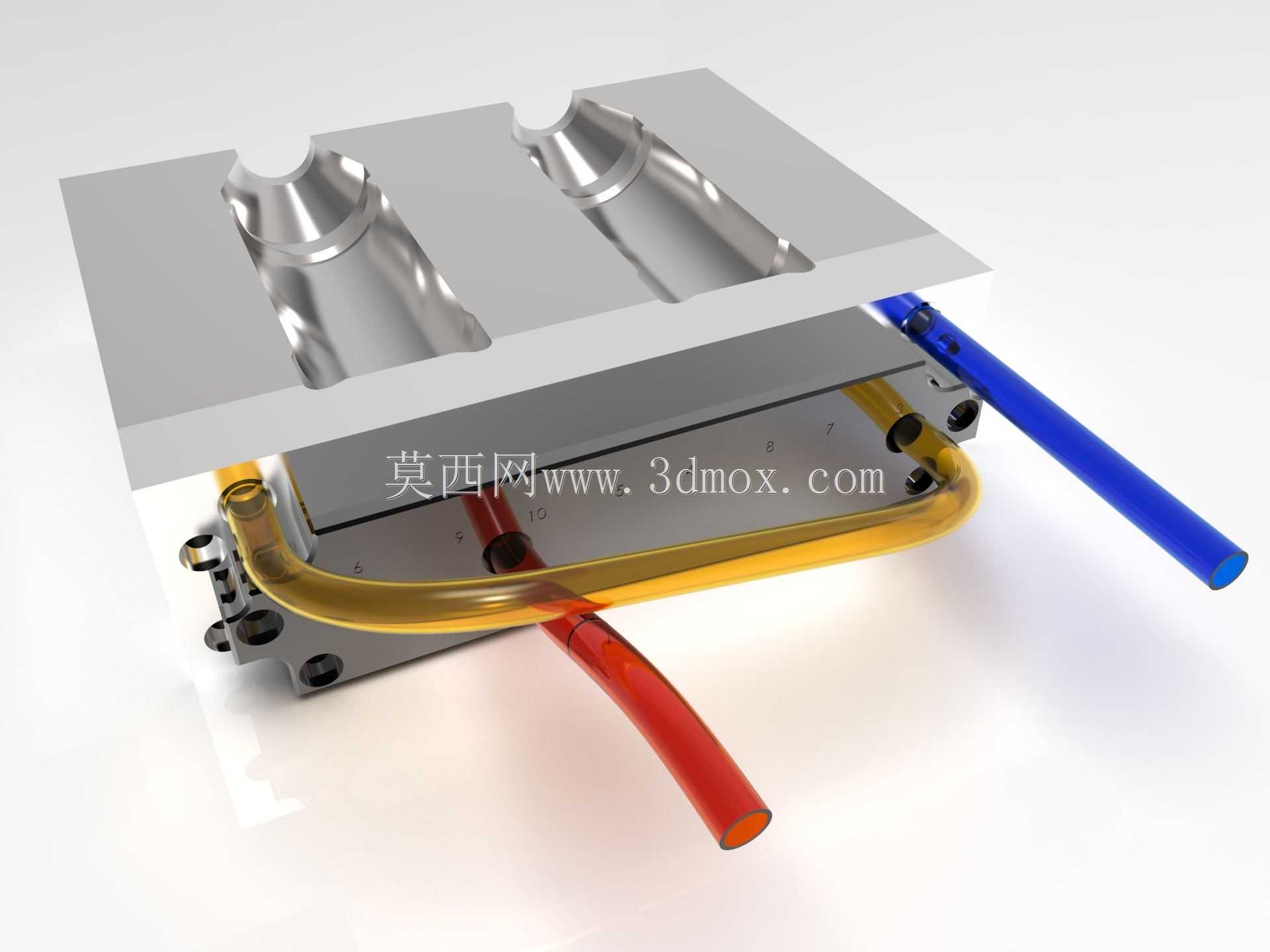

在吹塑成型生产场景中，模腔冷却效率直接决定制品成型周期与尺寸稳定性，不少大容量、复杂型腔的吹塑模具，单模冷却点位可达十余个，传统采用独立软管逐点连接进出水的方式，不仅管路排布杂乱，设备开合模过程中软管易出现弯折、干涉、磨损漏液的问题，日常维护时拆装排查管路也需要逐根核对，运维效率极低，水歧管结构正是针对这类痛点开发的模具冷却配套部件。这款水歧管采用集成式块体结构设计，将多组进出水通道整合在金属块体内部，替代原有分散的软管桥接结构，设计时首先梳理冷却回路的流向逻辑，将同程的进水支路、回水支路分别在块体内做连通布局，块体上对应每个模腔冷却点位加工标准管接口，仅预留总进水、总回水两个主接口对接外部冷却水源，大幅减少外部软管的使用数量。从安装边界来看，歧管块体采用扁平化轮廓设计，厚度控制在适配模具侧板安装的尺寸范围内，安装孔位对应模具侧边的固定螺柱做匹配设计，可直接贴装在模具外侧的安装基准面上，不会超出模具的开合模安全边界，也不会与周边的导向柱、锁模机构产生运动干涉。结构设计上，内部流道做了圆弧过渡处理，避免直角拐角造成的冷却液流阻增大，每个支路接口处预留密封槽位，安装时搭配O型圈即可实现端面密封，无需额外缠绕密封材料，降低渗漏风险；块体表面做了防锈氧化处理，适配冷却水、低温冷冻水等不同冷却介质的长期使用场景。实际应用中，这类集成水歧管可将模具外部的冷却管路数量减少70%以上，管路排布更规整，开合模过程中没有冗余软管晃动拉扯的隐患，排查冷却故障时仅需检查总路与各支路接口，无需梳理杂乱的软管走向；同时集成式流道的流量一致性更好，各冷却点位的流量差可控制在5%以内，能保证模腔各区域冷却速率均匀，避免制品因冷却不均出现的壁厚偏差、翘曲变形问题。在做三维建模时，这款结构的建模逻辑优先从内部流道布局入手，先搭建各冷却点位的位置坐标，再做流道的布尔运算，最后完成外部安装结构、接口特征的构建，建模过程中需要重点校验流道壁厚的均匀性，避免块体局部壁厚过薄导致承压不足，同时要核对各接口的同轴度，保证外接管路时的装配便利性。
