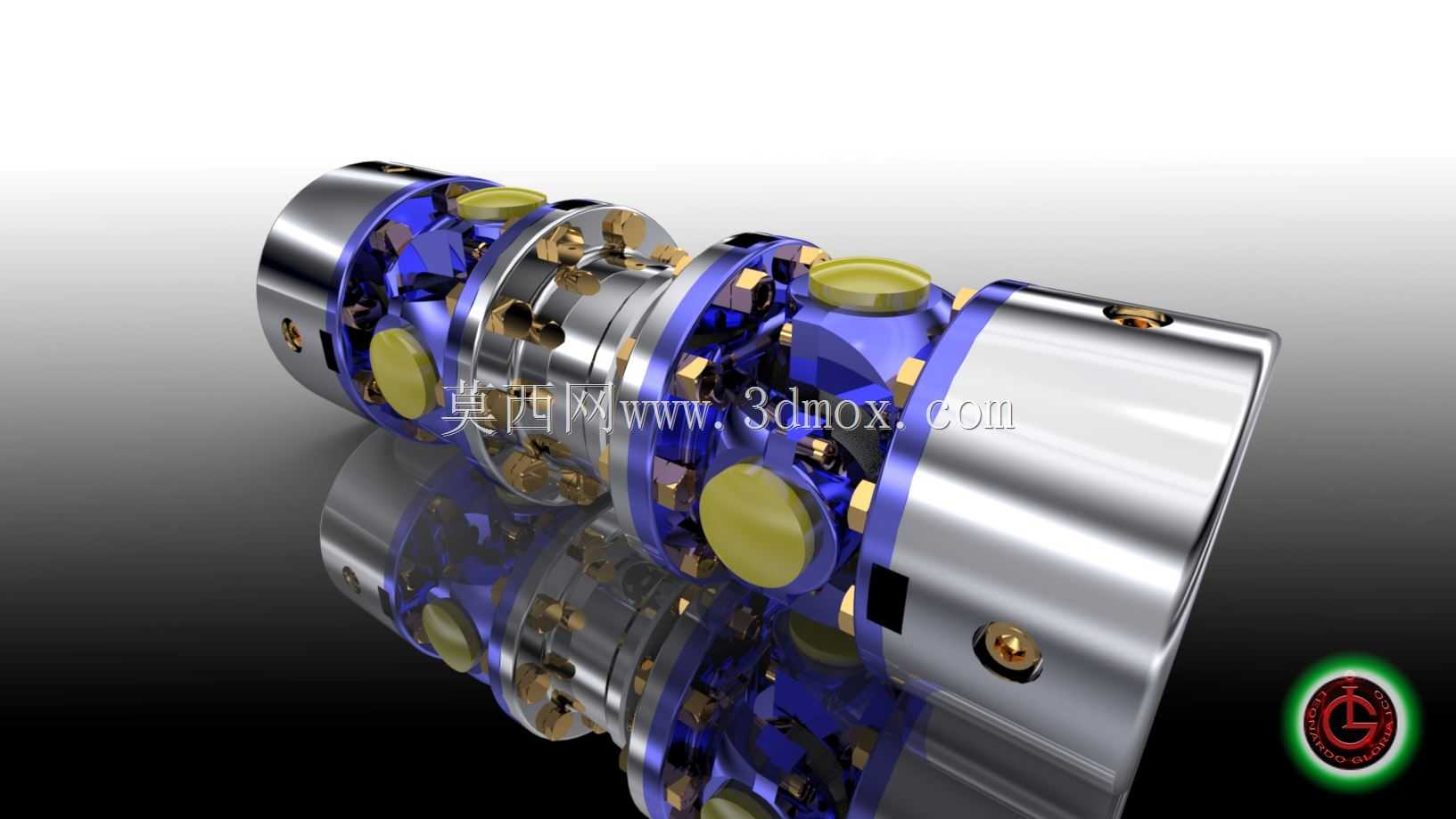

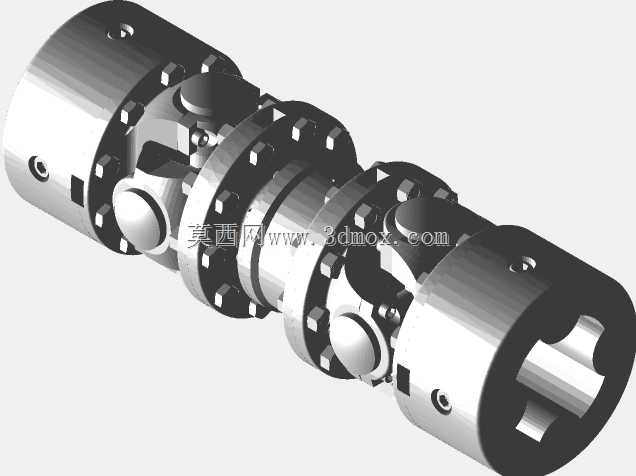

带摆动器结构的粗轧机主轴万向联轴器

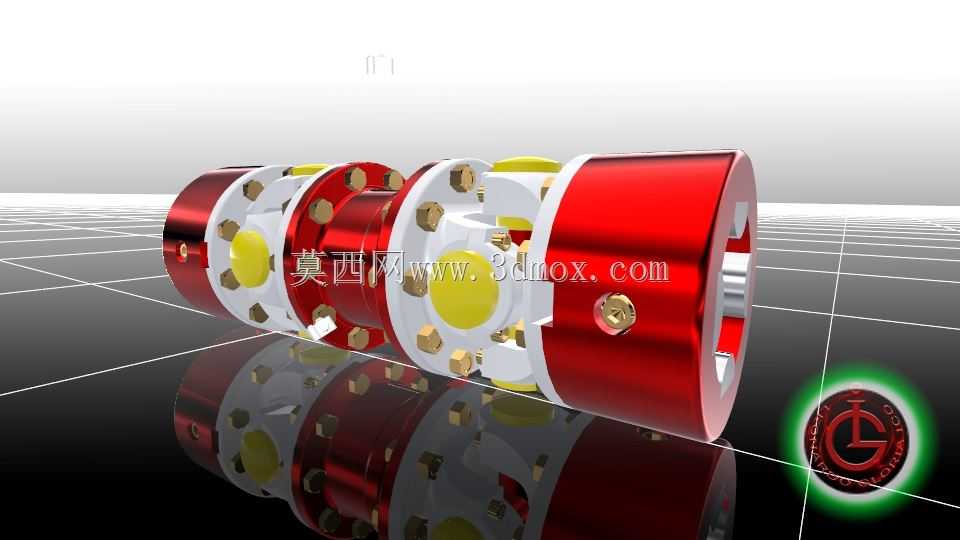

在冶金轧制生产线的粗轧工位，轧辊与主传动电机之间的轴系连接一直是工况适配的难点——轧辊咬钢瞬间会产生极大的冲击载荷，同时轧辊辊缝调整、轧件跑偏带来的轴系偏角偏移，都要求连接部件既具备大扭矩传递能力，又能补偿一定范围内的径向、角向位移，这款集成摆动器结构的万向主轴正是针对这类工况设计的传动部件。不同于普通十字轴式万向联轴器，该结构在两端轴头之间增设了带缓冲衬垫的摆动缓冲段，红色的轴套主体采用高强度合金结构钢加工，表面做硬化处理以抵御轧制现场的氧化铁皮飞溅、水汽腐蚀，轴套周向均匀布置的紧固螺栓采用防松设计，避免重载冲击下出现连接松动。中间的白色保持架内嵌黄色耐磨缓冲块，摆动器的核心作用就是在轴系出现瞬时偏角偏移时，通过缓冲块的微量形变吸收冲击能量，避免刚性连接带来的轴系应力集中，同时保持扭矩传递的连续性，不会因为偏角变化出现传动卡顿。从安装边界来看，两端轴头采用标准的键槽连接形式，可直接适配粗轧机主传动输出轴与轧辊输入端的安装尺寸，整体同轴度公差控制在0.05mm以内，安装时无需额外加工适配法兰，可直接替换原有同规格万向轴。设计阶段重点考量了粗轧工况的载荷特性，将扭矩安全系数设定为额定载荷的2.5倍，摆动段的角向补偿量可达3°，径向补偿量不超过2mm，既满足辊系调整的位移需求，又不会因为补偿量过大导致传动精度下降。轴套内部的润滑通道采用贯通式设计，可在设备不停机的状态下完成定期注脂维护，耐磨缓冲块采用可拆卸结构，磨损后可单独更换，无需整体报废主轴，大幅降低产线运维成本。在实际轧制过程中，该万向轴可有效过滤咬钢、抛钢瞬间的扭矩冲击，减少主电机的电流波动，同时降低轧辊轴承的径向载荷，延长轴承与轧辊的使用寿命，适配线速度不超过10m/s的粗轧轧制工况，也可移植应用于其他存在重载冲击、轴系存在微量偏角的传动场景，比如重型输送机的驱动轴连接、大型锻压设备的动力传输工位。
