40英尺双体船表面推进驱动器结构

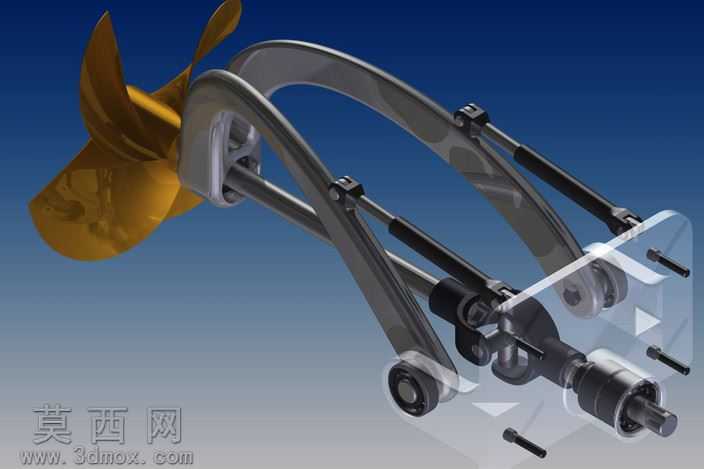

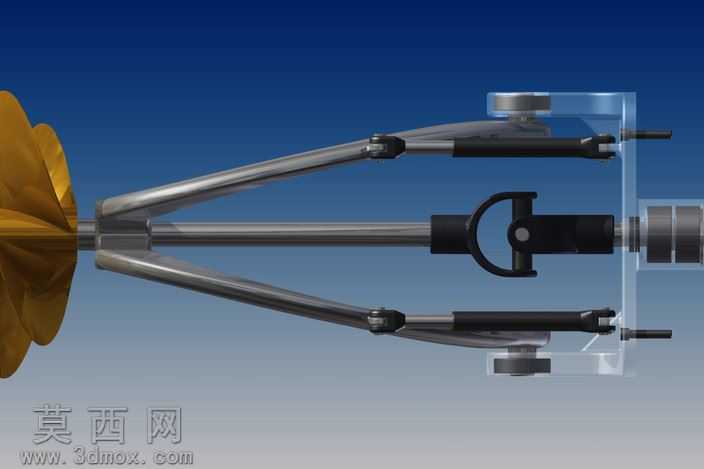

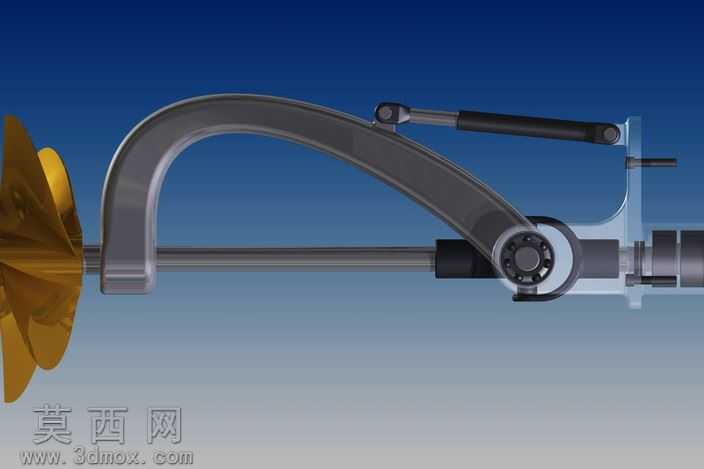

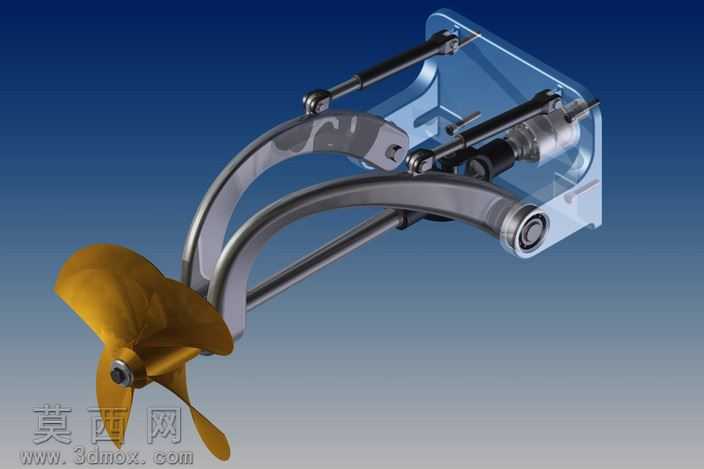

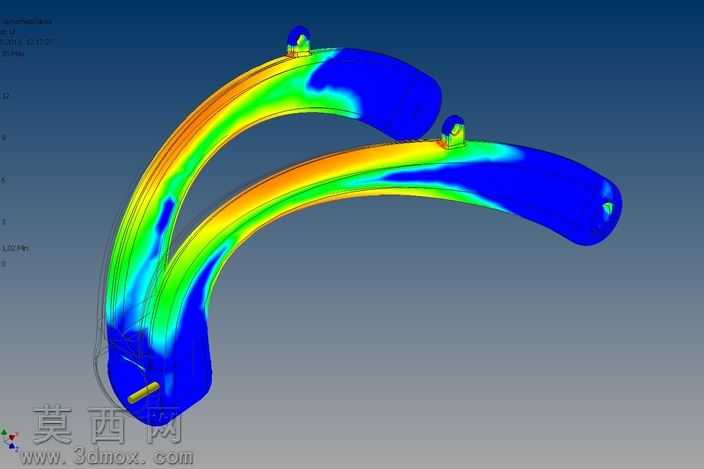

该三维模型为适配40英尺双体船的表面驱动推进装置，整体建模过程严格遵循船用动力部件的工程设计逻辑，首先基于400马力发动机输出、20kN推进推力的性能指标完成整体参数化草绘，确定各部件的空间装配关系与运动行程边界。建模阶段先完成安装基座的结构搭建，基座采用带加强筋的折弯式金属结构设计，预留与船体艉板的安装定位孔位，保证安装后的结构刚性；随后依次构建摆臂构件、液压调节杆件、传动轴系、螺旋桨等核心部件，摆臂采用双弧形弯臂结构，通过铰接结构与基座连接，可配合液压杆件实现推进器的入水深度调节，适配不同航行工况下的吃水需求。传动轴系采用分段式装配设计，精准还原轴承支撑位、万向连接结构的细节，保证动力传递路径的合理性；螺旋桨采用三叶曲面设计，通过曲面放样完成桨叶的流线型造型，匹配表面驱动的高效推进特性。材质渲染阶段，金属结构件统一赋予哑光不锈钢金属材质，调整金属粗糙度与反射参数还原船用金属部件的磨砂质感，液压杆件表面做镀铬亮面处理区分功能部件，螺旋桨采用黄铜材质渲染，还原船用螺旋桨的典型材质特征，基座安装板做浅灰色金属漆面处理，不同材质的区分清晰呈现各部件的功能属性。结构设计上重点还原了表面驱动器的可调节特性，铰接点的运动限位、液压杆的伸缩行程均按照实际工况做了装配约束，可直观展示推进器角度调节、升降的运动逻辑，整体装配无干涉，各部件的连接关系清晰，既满足工程设计的结构合理性，也通过渲染效果直观呈现成品的视觉质感，可用于船舶推进系统的结构展示、原理讲解以及改装方案的效果验证。
