60规格1.6厚直角折弯转角连接构件

这类转角连接件多应用在模块化框架搭建、工业设备防护栏组装、轻型物料货架拼接以及非标自动化设备的外围护结构连接场景中，核心作用是实现两根垂直排布的型材或板材的直角刚性固定，替代传统焊接工艺，让框架结构具备可拆卸、可重组的特性，方便后期设备维护调整或者产线布局变更时的拆装复用。

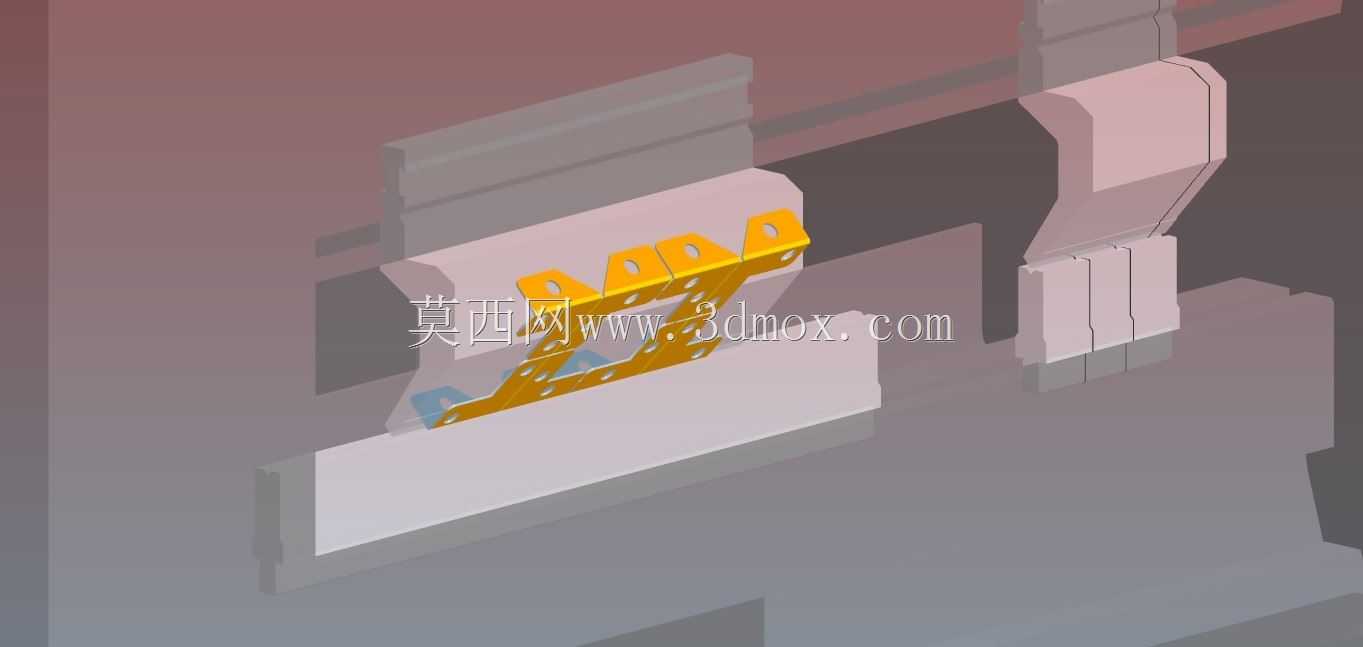

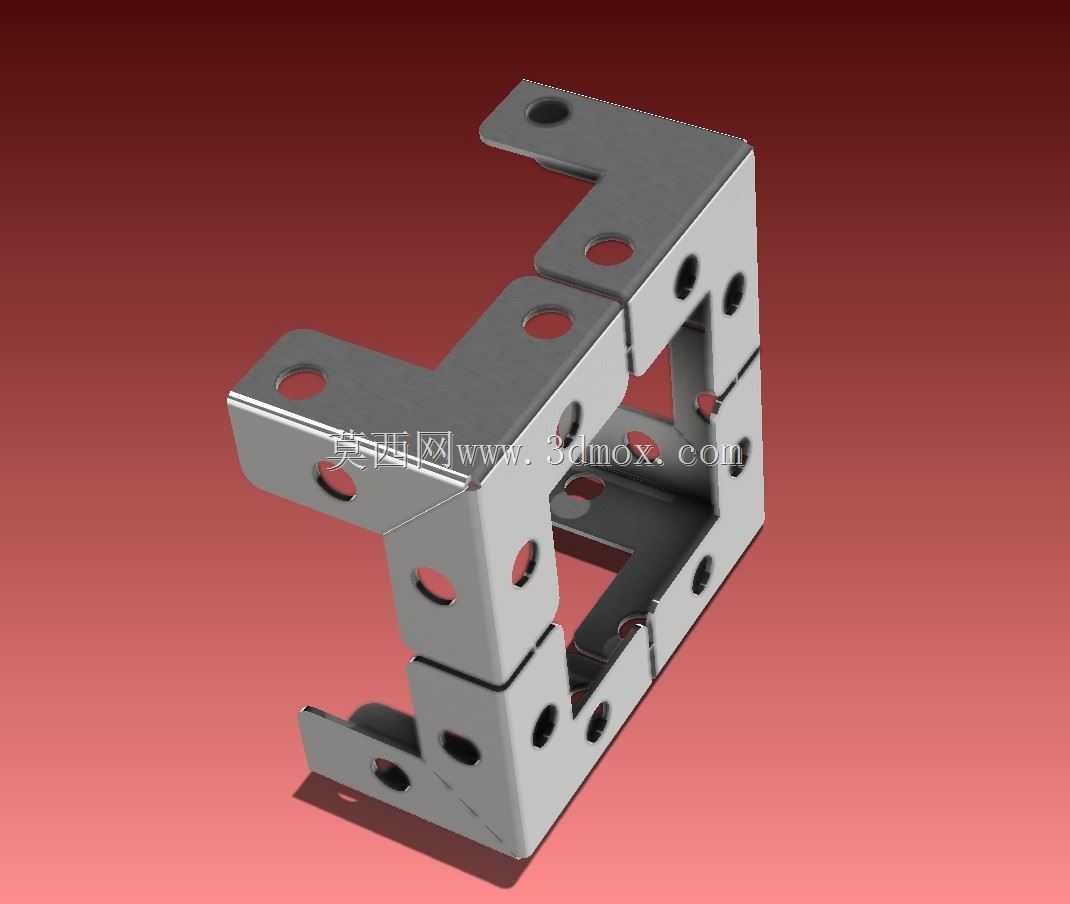

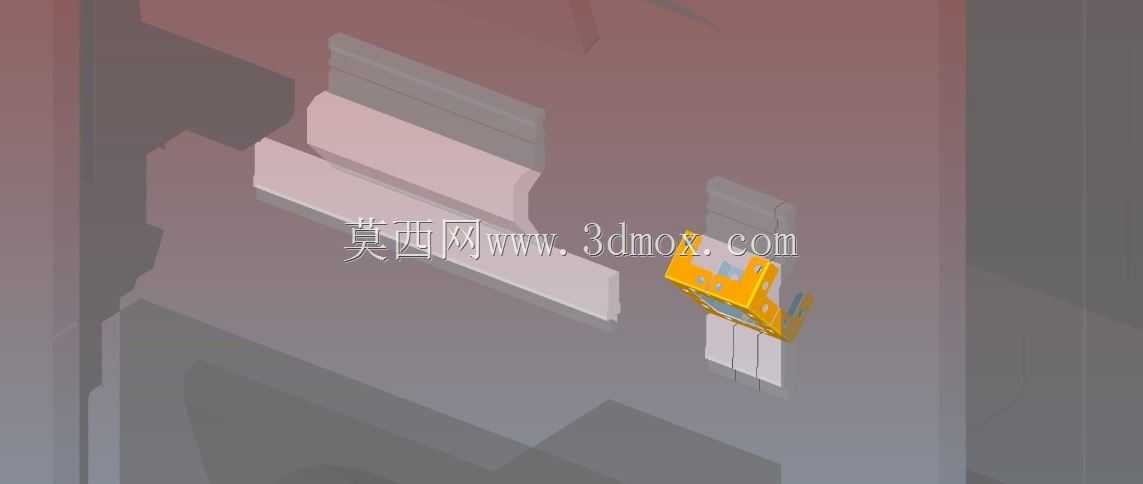

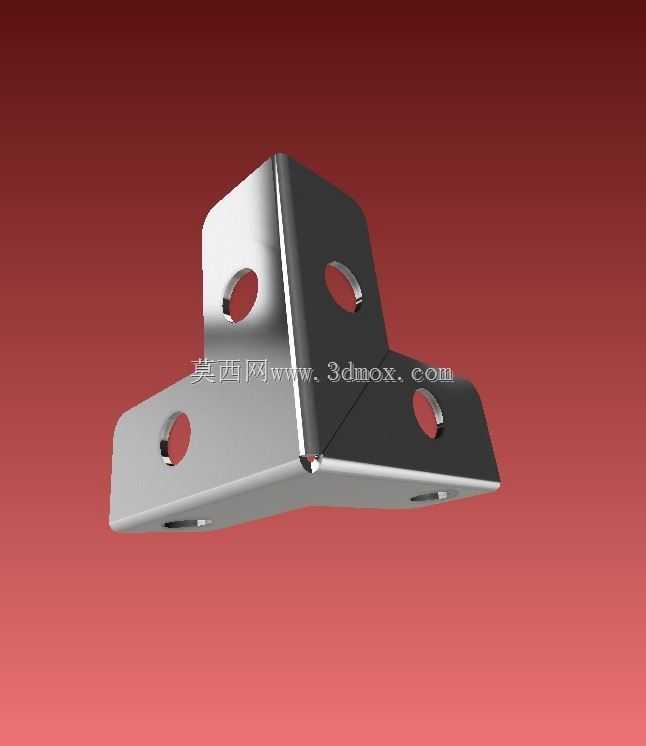

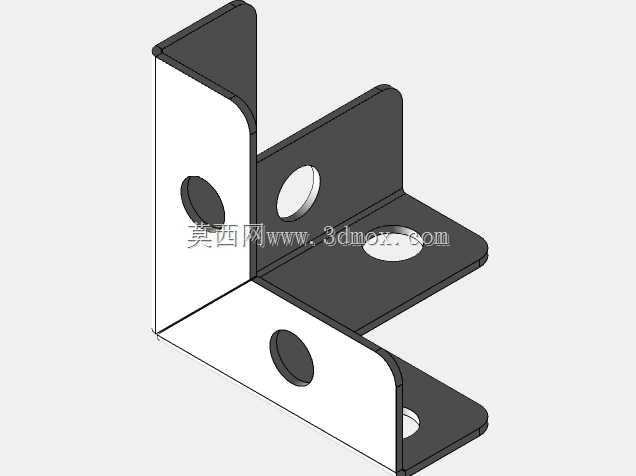

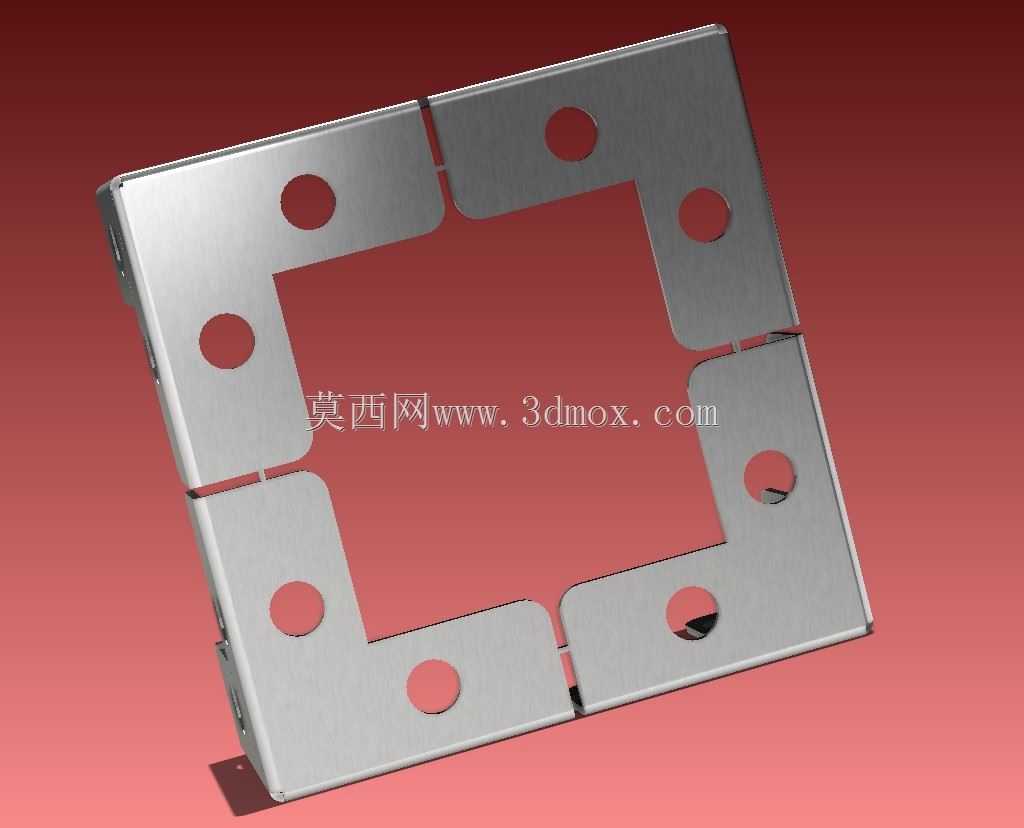

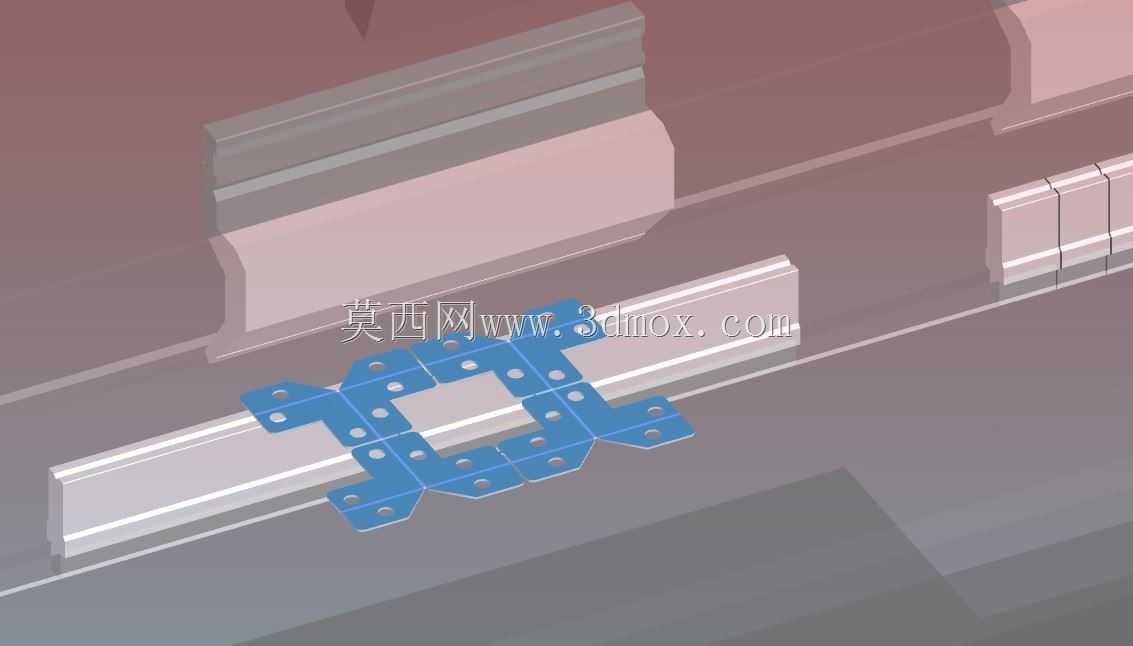

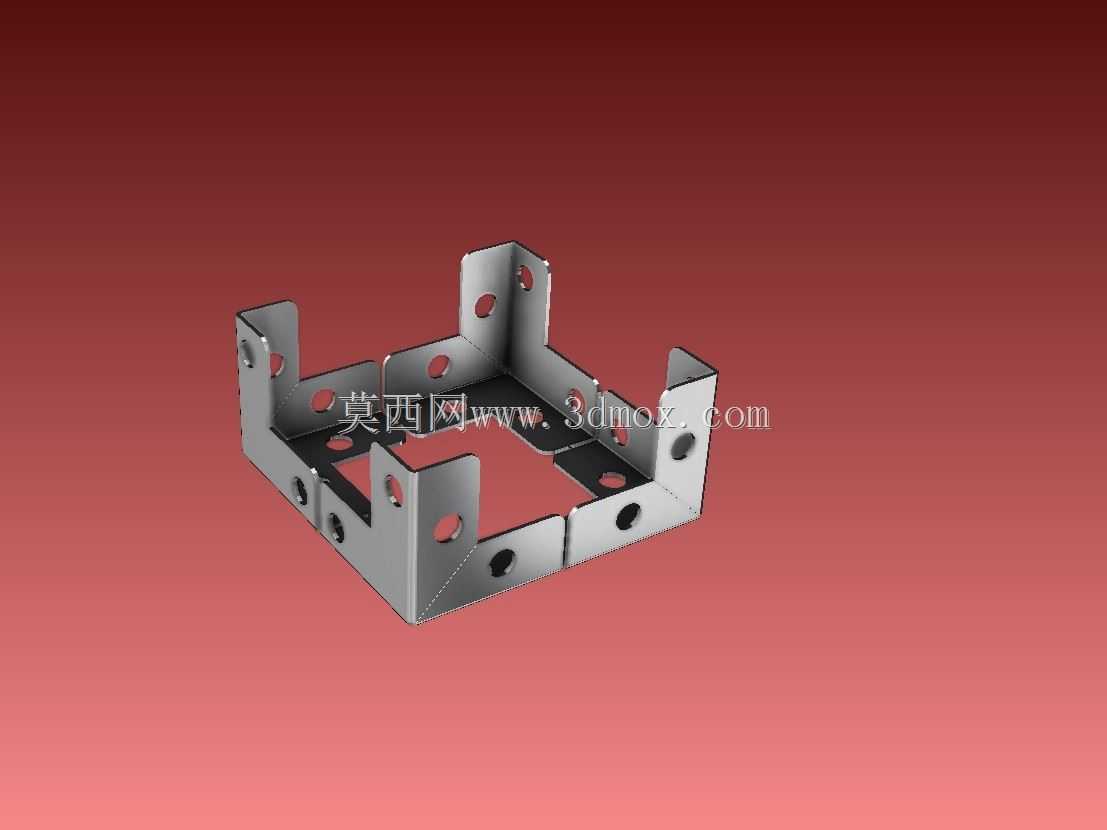

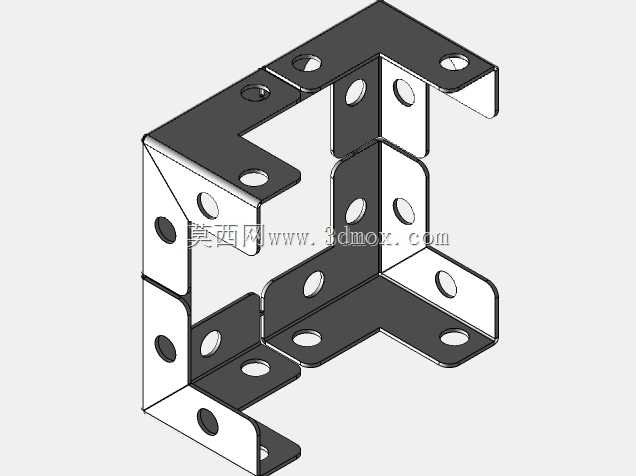

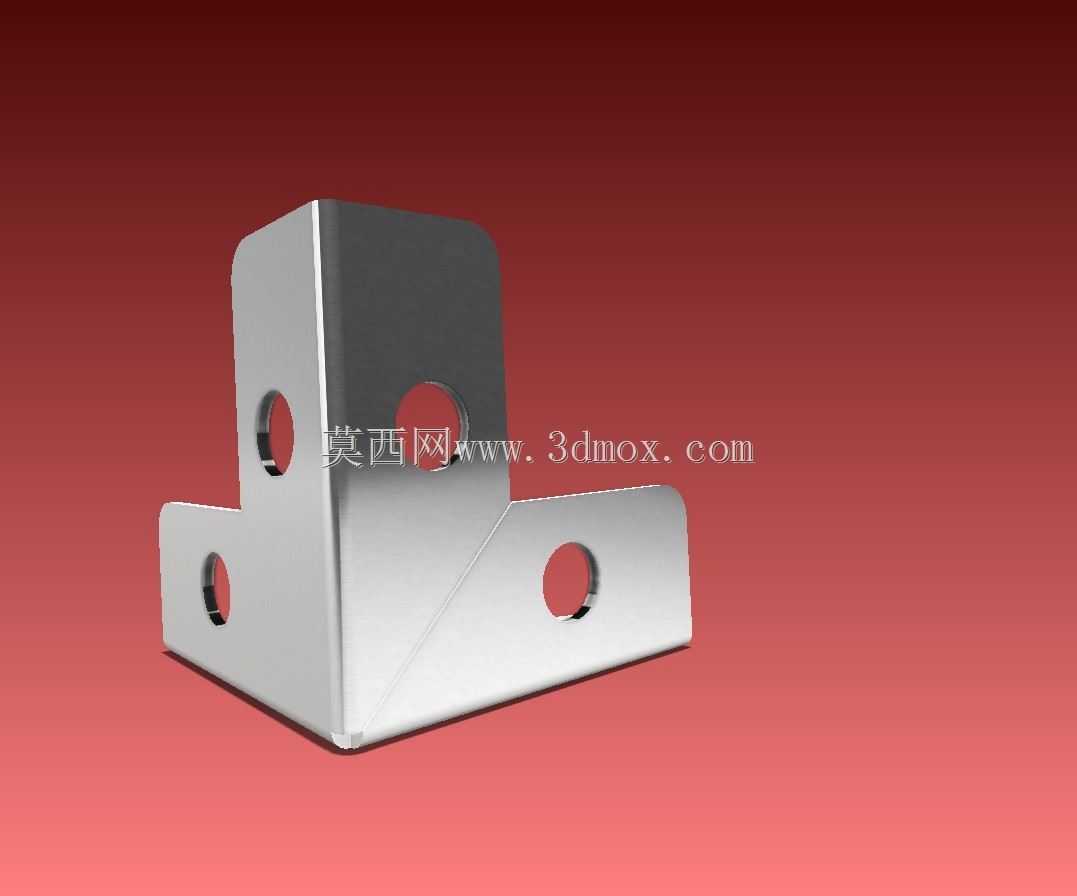

从结构设计来看，该构件采用四件组合式的装配结构，单零件为折弯成型的钣金件，整体适配60x60规格的型材安装边界，板材厚度选用1.6mm，在保证连接刚性的同时控制整体重量，不会给框架主体带来额外的负载负担。折弯工艺上规避了特殊弯曲难点，常规数控折弯设备即可完成成型加工，适配中型批量生产的加工需求，不需要定制特殊折弯模具，能有效降低生产环节的模具投入成本。构件上预留的多个安装孔位，分别对应型材端面的固定孔以及相邻构件之间的拼接孔，孔位排布兼顾了安装时的操作空间，即使采用标准内六角螺栓紧固，也不会出现工具干涉的问题，现场装配时不需要额外做孔位修配，能有效提升组装效率。

在POC验证阶段，该构件在常规折弯加工设备上完成试制后，拼接处的贴合间隙控制在钣金加工的常规公差范围内，装配后直角方向的形位公差能满足通用框架的安装精度要求，不会出现相邻型材对接错位的问题。构件表面没有多余的突出结构，装配完成后整体外观平整，不会在人员操作区域形成尖锐凸起带来安全隐患。针对不同的使用场景，该构件可适配钢、不锈钢、铝合金等多种板材材质，普通车间环境下采用冷轧钢板表面喷塑即可满足防锈需求，在洁净车间或者有腐蚀介质的环境中，可选用不锈钢板材加工，食品加工场景下还可做表面抛光处理满足卫生要求。

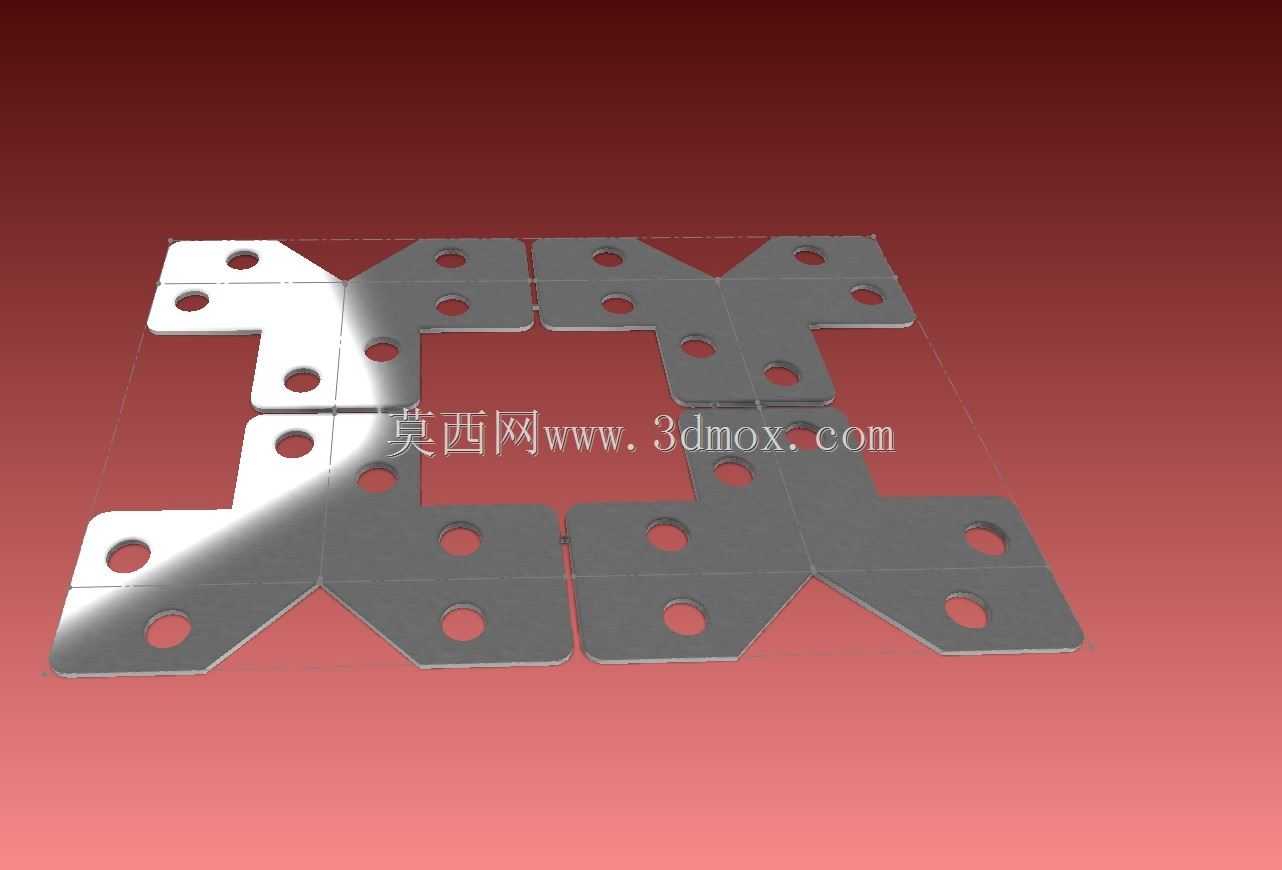

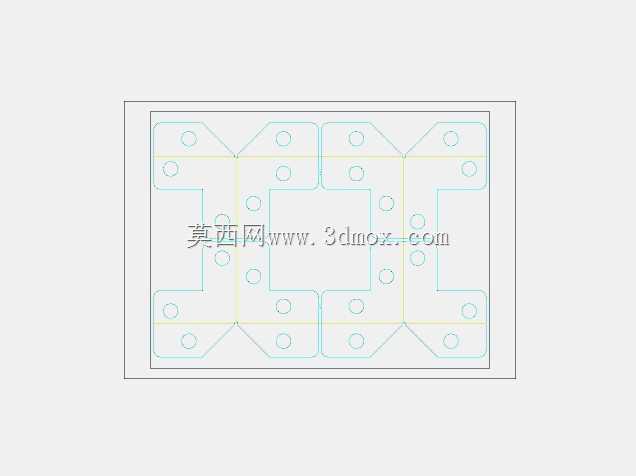

实际选型使用时，需要注意确认所连接型材的端面尺寸与该构件的安装边界匹配，若搭配铝型材使用，可根据型材的槽宽规格选配对应的螺栓螺母组件，若搭配钢板折弯的型材，则可直接采用拉铆或者螺栓穿透锁紧的方式固定。该类组合式转角件相比一体式压铸转角件，具备更好的容错性，当安装面存在小幅尺寸偏差时，可通过调整四个组合零件的相对位置补偿偏差，不会出现一体式构件无法适配安装误差的问题，在现场施工条件有限的场景下，这种结构的适配性优势会更加明显。同时拆分式的单零件结构尺寸更小，板材套料加工时能提升板材利用率，进一步压缩生产的材料成本，适合批量配套给模块化设备厂商做标准连接配件使用。
