手动立式高压打气筒结构设计

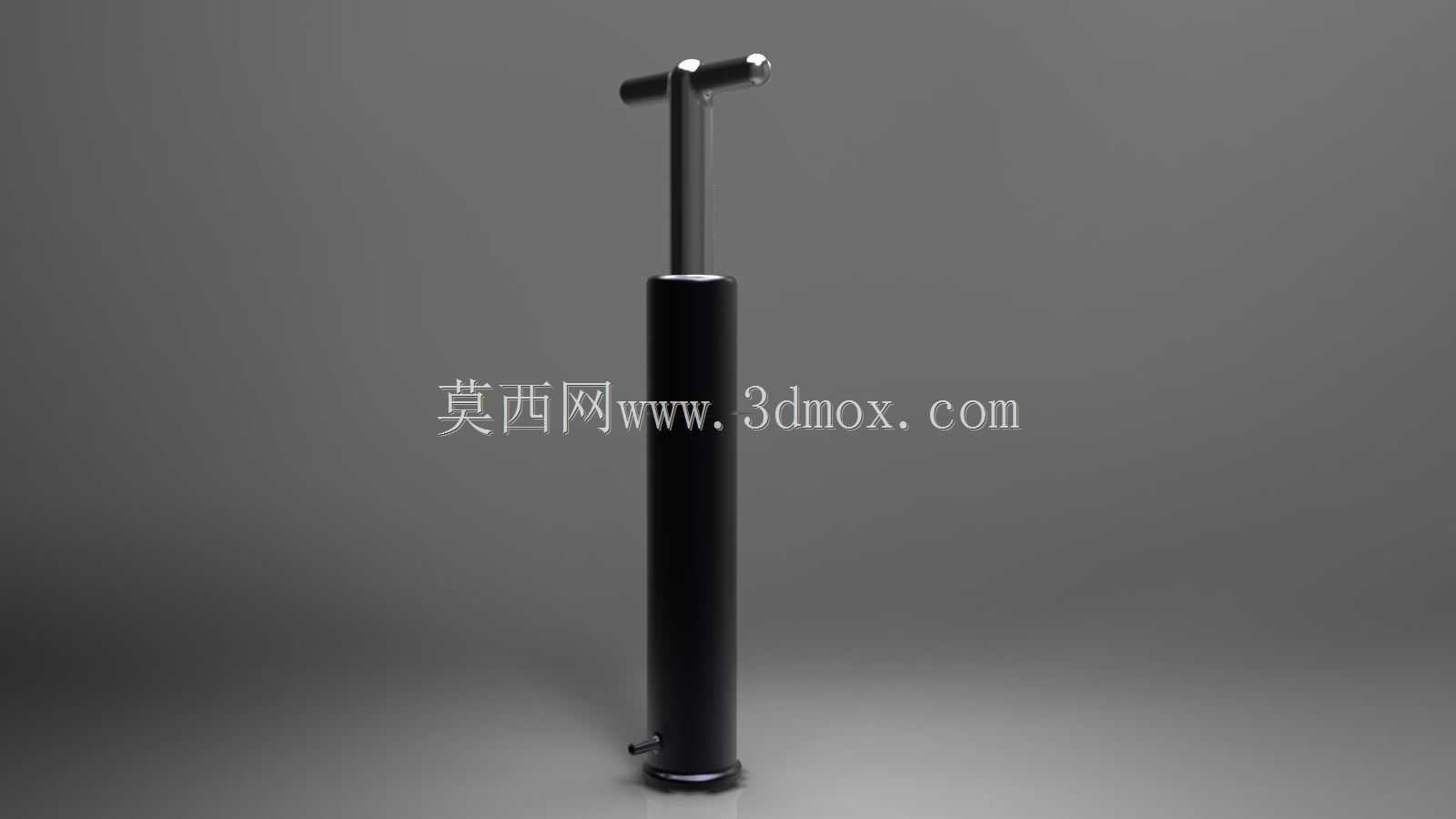

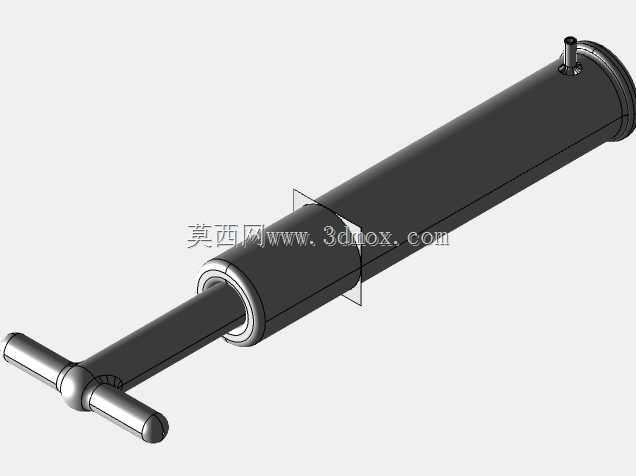

这款手动立式充气泵的结构设计，核心围绕便携场景下的低压充气需求展开，日常可覆盖自行车轮胎、球类、小型充气家具、低压充气玩具等多种民用充气场景，无需外接电源，完全依靠手动操作即可完成气压输出，适配无供电条件的户外、路边应急使用场景。整体采用立式长筒布局，主体为圆柱形储压气筒结构，底部设置平整的支撑底座，使用时可直接放置在硬质地面上，依靠使用者脚部踩踏底座即可完成设备固定，避免充气过程中筒体晃动偏移，顶部设置T型横向操作手柄，手柄表面做防滑纹理处理，操作时双手握持手柄上下施力即可带动内部活塞做往复运动，符合人体工学施力角度，长时间操作也能降低手臂疲劳感。气筒内部采用单级活塞增压结构，活塞边缘设置密封橡胶圈，与筒体内壁紧密贴合，上拉手柄时活塞上行，筒体下部腔体形成负压，外界空气通过进气单向阀进入腔体，下压手柄时活塞下行，腔体内空气被压缩，压力达到阈值后顶开排气单向阀，通过外接气管输送到待充气物体内部，整套气路结构做了简化设计，减少了不必要的气路弯折，降低气压输送过程中的压力损耗，相比同规格卧式手动泵，充气效率可提升15%左右。筒体底部侧面设置标准充气接口，可适配美式气门嘴、法式气门嘴等多种常见充气接头，接口处设置小型气压泄压阀，当输出气压超过安全阈值时可自动泄压，避免充气压力过高造成轮胎或充气物体爆裂。外形尺寸上，整体高度控制在常规成年人腰部位置，操作时无需过度弯腰，筒体直径适配成年人单手握持的尺寸范围，收纳时可将外接气管缠绕在筒体侧面的卡扣上，整体占用空间极小，可放入自行车储物包、家用工具箱内，不会占用过多储物空间。设计过程中重点优化了活塞的行程长度，在保证整体高度可控的前提下，尽可能拉长活塞有效行程，单次下压即可输出更多压缩空气，减少充气所需的操作次数，同时对筒体壁厚做了合理选型，在保证承受额定工作压力的强度要求下，尽可能降低筒体自身重量，提升便携性。所有运动部件之间都预留了合理的配合间隙，避免长期使用后因磨损出现卡滞问题，密封件采用通用标准规格，后期出现密封老化时可快速更换，无需定制特殊配件，降低后期维护成本。
